전동능력표

이 수치는 1일 8~10시간 연속 운전이고 균일 하중의 수치입니다.

rpm	1800				1500				1200
ratio/항목	input	ouput	ouput(T)	ouput O.H.L	input	ouput	ouput(T)	ouput O.H.L	input	ouput	ouput(T)	ouput O.H.L
1/10	1.43	1.15	4.59	100	1.31	1.03	4.94	1.07	1.16	0.90	5.40	115
1/15	1.07	0.81	4.89	115	0.97	0.73	5.22	115	0.82	0.60	5.43	115
1/20	0.65	0.48	3.85	115	0.58	0.43	4.13	115	0.51	0.37	4.48	115
1/25	0.76	0.54	5.40	115	0.53	0.37	4.51	115	0.47	0.32	4.86	115
1/30	0.68	0.45	5.43	115	0.58	0.37	5.43	115	0.48	0.30	4.43	115
1/40	0.44	0.28	4.50	115	0.40	0.25	4.80	115	0.35	0.21	5.16	115
1/50	0.39	0.23	4.65	115	0.35	0.20	4.94	115	0.31	0.17	5.29	115
1/60	0.31	0.19	4.35	115	0.28	0.16	4.60	115	0.24	0.12	4.87	115

rpm	900				600				300
ratio/항목	input	ouput	ouput(T)	ouput O.H.L	input	ouput	ouput(T)	ouput O.H.L	input	ouput	ouput(T)	ouput O.H.L
1/10	0.89	0.68	5.43	115	0.60	0.45	5.43	115	0.30	0.22	5.43	115
1/15	0.63	0.45	5.43		0.43	0.30			0.22	0.15
1/20	0.43	0.31	4.94		0.32	0.22			0.17	0.11
1/25	0.39	0.25	5.32		0.27	0.19			0.15	0.09
1/30	0.37	0.23	5.43		0.25	0.15			0.15	0.07
1/40	0.28	0.17	5.43		0.20	0.11			0.11	0.05
1/50	0.24	0.12	5.43		0.17	0.09			0.09	0.04
1/60	0.21	0.11	5.34		0.15	0.07			0.08	0.03

특징 :

- 최고의 효율
웜의 치면을 프로파일 연마기로 정밀 연마하여 기어 접촉 효율을 향상하였습니다.

- 미려한 디자인
금형 주조법으로 제작하여 기존의 제품에 비하여 외관이 미려하고 안정되었습니다.

- 완벽한 밀봉성
입,출력 카바에 오링을 장착하여 누유를 근본적으로 제거하였습니다. 특히 엄격한 밀봉이 요구되는 곳에 추천합니다.

- 최적의 설계로 수명향상
케이스, 웜 기어, 웜 및 카바의 최적화 설계로 구조 강도의 증가 및 각 부품 수명을 한층 증가하였습니다.

- 호칭형번(축간거리:mm)
50, 60, 70, 80, 100, 125, 135, 155, 175, 200, 225, 250, 300, 350, 400, 450, 500 기타 주문 제작.

- 감속비(Speed Ratio)
1/10, 1/15, 1/20, 1/30, 1/40, 1/50, 1/60, 1/100, 1/150, 1/200, 1/300, 1/400, 1/450, 1/500, 1/600, 1/750, 1/800, 1/900 기타 1/3600까지 제작.

- 허용 입력 동력 범위(KW)
0.06~300

- 허용 부하 토오크(kgf-m)
4~13,000

형식 :

- WU : 상형
입력축이 감속기의 웜 기어보다 상부측에 있고, 출력축이 수평으로 나와 있어 풀리, 스프라켓 등의 장착이 쉽게 되어 있습니다.

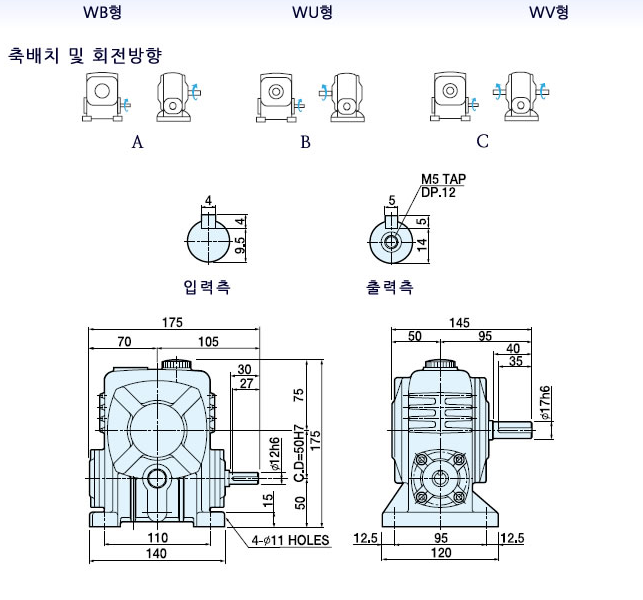

- WB : 하형
입력축이 감속기의 웜기어보다 하부축에 있고 출력축이 수평으로 나와 있습니다.
윤활조건이 성형에 비하여 우수하므로 대형 및 이단형의 경우에는 상형보다 하형을 사용하는 것이 유리합니다.

- WV : 수직형
케이스 바닥 기준면에 수직인 방향으로 출력축이 나와 있습니다. 윤활조건도 좋으므로 교반기 등과 같은 저속 고부하의 곳에 적합합니다.

- DW : 이단(Double)형
두 개의 감속기로 구성되어 높은 감속 비율을 얻을 수 있습니다.(3600:1)
입력 허용 동력이 한 단계 낮아지므로 선정시 주의를 요합니다.

- 플랜지형(IEC Flange) 또는 모터 부착형(W#M)
출하시 모터를 장착한 상태 또는 모터 플랜지를 부착한 감속기로 사용자의 편의를 도모하였습니다.
50~155형은 국제 IEC 표준형 플랜지와 입력중공축으로 되어 있어, 모터 교환 보수가 용이하게 되어 있어, 국제 거래를 하는 사용자에게 필수 제품입니다.

입력중공축형 감속기의 IEC 프레임 모터 장착표(#50~#155)

입력크기 #	형번	감속비	카풀링 연결시 상용 압력	IEC플랜지형 중공축 모델			더블형 적용시(**)
				모터 동력	모터 축경	IEC 프레임#
50	WU50 WB50 WV50	1/10	0.2kw	0.2kw	11mm	63	DWB80 DWV80
		1/15, 1/20
		1/30
		1/40
		1/50
		1/60
60	WU60 WB60 WV60	1/10	0.4kw	0.4kw	14mm	71	DWB100 DWV100
		1/15, 1/20
		1/30
		1/40
		1/50
		1/60	0.2kw	더 큰 형번을 선정 하십시오.
70	WU70 WB70 WV70	1/10	0.75kw	0.4kw 0.75kw	19mm(*)	80L(*)	DWB120 DWV120
		1/15, 1/20
		1/30
		1/40	0.4kw	0.4kw	14mm	71
		1/50
		1/60
80	WU80 WB80 WV80	1/10	1.5kw	0.75kw	19mm	80L	DWB135 DWV135
		1/15, 1/20
		1/30
		1/40	0.75kw
		1/50
		1/60
100	WU100 WB100 WV100	1/10	2.2kw	1.5kw	24mm	90L	DWB155 DWV155
		1/15, 1/20
		1/30
		1/40	1.5kw
		1/50
		1/60
120	WU120 WB120 WV120	1/10	3.7kw	3.7kw 2.2kw	28mm	112M 112S	DWB175 DWV175
		1/15, 1/20
		1/30
		1/40	2.2kw	2.2kw	28mm	112S
		1/50
		1/60
135	WU135 WB135 WV135	1/10	5.5kw	5.5kw	38mm	132S	DWB200 DWV200
		1/15, 1/20
		1/30
		1/40	3.7kw	3.7kw	28mm	112M
		1/50
		1/60
155	WU155 WB155 WV155	1/10	7.5kw	7.5kw 5.5kw	38mm	132M 132S	DWB225 DWV225
		1/15, 1/20
		1/30
		1/40	5.5	5.5kw	38mm	132S
		1/50
		1/60

(*) : 옵션 품목으로 연결축과 플랜지가 별도로 판매됩니다.
(**) : 더블형의 감속비는 1/90~1/3,600 범위의 것이 있습니다.
