오늘은 하중 대 시간으로 그래프를 표시하는 인디케이타 제품을 소개해드리겠습니다.
시간에 따른 하중의 변화량을 표시함으로써 물리적인 변화량을 파악할 수 있는 제품 입니다.
기존의 수입제품들을 대체할 수 있으며 저렴한 가격이 장점 입니다.
|
그래픽 인디케이타(하중 대 시간) |
|
|
● ML-CP-F |
· High Speed (500Hz)
· 시간 vs 하중 전공정 Graph Monitoring

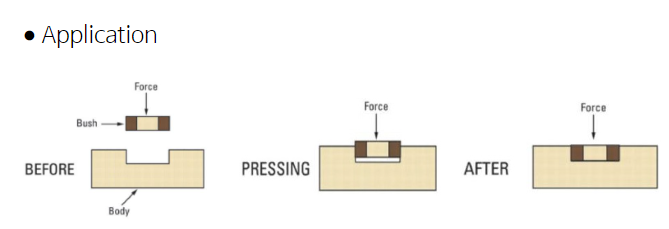

· 구간별 피크 압입력 검사
· PLC Interface
· RS232C Data Output
· EEPROM Parameter Back-up
|
● Specifications |
||
|
표시부 |
표시기 |
WIDE TFT COLOR LCD |
|
좌표축 |
Force by Time |
|
|
GRAPH |
압입전공정(From START to END) Graph 표시 |
|
|
최대압입력 |
설정 BOX 별 합부 표시(최대 5BOX) |
|
|
SENSOR |
Comoatible L/C |
STRAIN GAUGE TYPE 전기종 |
|
CHANNEL |
Load Cell(스트레인 게이지식) 1채널 |
|
|
FUNCTION |
압입패턴검사 |
압입 패턴 검사(패턴에 따른 BOX지정, MAX 5EA) |
|
모델 |
4종 Selectable (Binary Input from PLC) |
|
|
I/O |
INPUT |
Start / Model / Stop |
|
OUTPUT |
TOTAL OK/NG |
|
|
통신(RS232C) |
9600bps/19200bps, N81; 설정구간 PEAK DATA 출력 |
|
|
PARAMETER |
START/STOP |
START ON-TIME OVER/START ON-STOP ON/START ON-START OFF |
|
TIME |
Measure Time / Output Hold Time |
|
