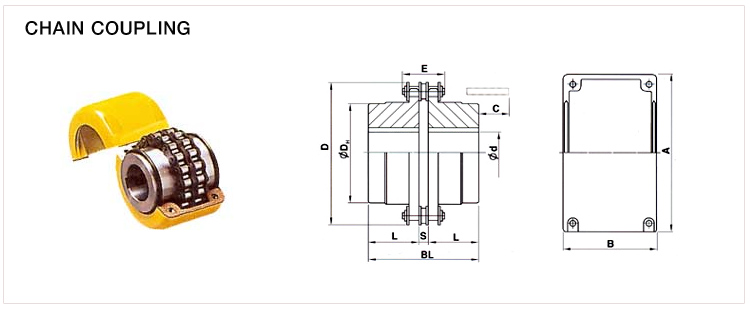

규격	허용토오크 (kgf ·m)	최대회전수(rpm)	Bore Dia		Dimensions (mm)							중량(kgf)	GD² (kgf ･m²)
규격	허용토오크 (kgf ·m)	최대회전수(rpm)	max	min	D	DH	BL	L	S	E	C	중량(kgf)	GD² (kgf ･m²)
CR4016	30	4,800	16	32	77	50	87.4	40	7.4	33.1	6	1.6	0.007
CR5016	57	3,600	18	40	96	60	99.7	45	9.7	41	12	2.8	0.018
CR5018	72	3,000	18	45	106	70	99.7	45	9.7	41	12	3.6	0.027
CR6018	136	2,500	22	56	128	85	123.5	56	11.5	51.1	15	6.5	0.065
CR6022	183	2,500	28	71	152	110	123.5	56	11.5	51.5	15	10.3	0.135
CR8018	302	2,000	32	80	170	115	141.2	63	15.2	65.3	30	13.8	0.231
CR8022	433	2,000	40	100	203	140	157.2	71	15.2	65.3	22	21.7	0.463
CR10020	682	1,800	45	110	233	160	178.8	80	18.8	80.3	30	32.6	0.927
CR12018	1,023	1,500	50	125	256	170	202.7	90	22.7	101	50	43.9	1.7
CR12022	1,325	1,200	56	140	304	210	222	100	22.7	101	40	69	3.48
CR16018	2,211	1,000	63	160	341	224	254.1	112	30.1	129	68	96.3	6.478
CR16022	3,243	1,000	80	200	405	280	310.1	140	30.1	130	40	166.8	14.44
CR20018	4,422	800	88	205	426	294	519.5	241	37.5	159	0	294.4	24.07
CR20022	5,571	600	98	260	507	374	519.5	241	37.5	159	0	461.6	52.26
CR24022	10,032	600	120	310	608	420	751.1	353	45.1	195	0	871.4	108
CR24026	12,175	500	150	380	705	520	751.1	353	45.1	195	0	1276	228
CR32022	19,870	400	200	430	806	570	860.1	400	60.1	263	0	1791	432

▒ 특징 / Distinctive Features

1) Chain Flexible Coupling은 동력전달을 위한 축 연결에 사용함에 있어서 우수한 효능을 갖고 있다.

2) Chain Flexible Coupling은 3개의 주요 부분으로 구성되어 있다. 그것은 치면(齒面)을 열처리한 2개의 Sprocket와 2줄로 연결된 Roller Chain이며 사용에 편리한 점은 다음과 같다.

① 연결핀으로 간단한 분해조립
② 약간의 편심과 편각 작용
③ 수명이 길다.
④ 설치나 보수가 간단하다.

3) Coupling의 수명연장과 Grease의 유출방지를 위하여 Cover와 O-Ring을 사용한다.
특히 다음과 같은 경우에는 반드시 부탁 사용해야 한다.
① 부식이 될 수 있거나 연마제등이 항상 분포되는 곳.
② 표 2에서 점선표시부분 이상 고속회전으로 사용할 때.
