▣ 변압기의 상수 변환 목적

전력은 보통 3상교류로 공급되지만 부하의 종류에 따라 3상으로는 불편하기 때문에 상수 변환을

할 필요가 있다. 예를 들면 단상교류 전기철도에서 전원에 대한 부하의 불평형을 경감하기 위해 3상을

2상으로 변환하고 2회로를 하나의 뱅크(bank)의 변압기로 하여 공급하며, 또 전류기기에서는 효율을

좋게 하고 직류의 파형을 개선 하기 위해, 3상을 6상, 12상 등으로 변환시킨 다음 정류(rectifier)하는

방법이 다루어 진다. 상수를 변환하는 방법은 3상을 2상으로 변환하는 방법, 3상을 6상으로 변환하는 방법이

있고 3상을 6상으로 변환하는 상수변환은 1차측외 3상결선은 ∆결선이나 Y결선 중 어느 것

이라도 관계가 없으나 2차측은 결선방법에 따라 분류 될 수 있다.

▣ 3상의 2상 1상 상수 변환의 정의

단상 변압기 2대를 이용하여 3상을 2상으로 변환시킬 수 있는 결선 방법중의 한 결선인 스코트(scott)

결선 또는 T결선이라 하는 결선은 2상 3선식의 전원이 없어지고 변압기 M은 주좌, 변압기 T는

좌변압기라 하는 결선 방식이 있으며, 이외에 2상을 얻는 방법에는 우드브리지(wood bridge),

메이어(mayer), 역V결선 등이 있다.

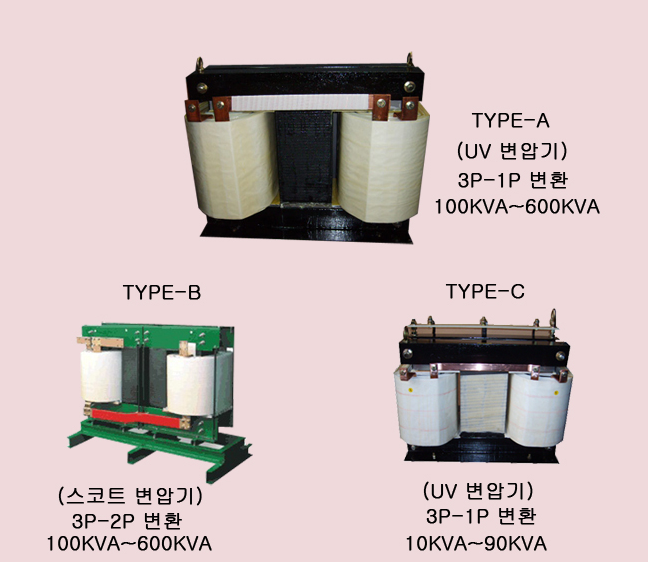

▣ 스코트 결선 변압기 (scott connection Transformer)

T1변압기(T좌변압기)의 1차 권선의 √3/2(0.866) 되는 지점에서 탭(tap)을 내고 다른 한단자는

T2변압기(주좌변압기)의 1차 권선 중앙지점에 접속하여 1차측 단자에 평행 3상 전압을 공급하면

2차측에서 평행2상 단상 2분로 전압을 얻게 된다.

-▣ UV 변압기 (unbalance phase conversion voltage Transformer)

T1변압기(T좌변압기)의 1차 권선을 V결선하여 평행 3상 전압을 인가하고

T2변압기(주좌변압기)의 2차권선을 역V결선 하여 2상에 1분로 단상 전원을 얻는 변압기

전기로 나 전기히타, 부하시험기, UPS, 초대형빌딩, 운동장조명, 다중 전열등 대전류 부하에

적합한 단상 부하를 쓰고자 하는데 적합한 변압기임.
