상세설명
- 테이블의 안내면은 연마와 타가이드 슬라이드 방식을 적용하여 내구성이 우수하며 Stick Slip을 방지합니다.
- 테이블 회전 및 상하, 좌우 이송을 서보모터로 제어하여 고정밀 가공이 가능합니다.
- 고속 이송에 의해 작업 준비시간 및 전후 위치 이송시간 등을 단축시켜 생산성이 우수합니다.
- 상하, 좌우 축 모두 고강성 리니어 가이드를 적용하여 진직성, 위치정도가 우수합니다.
- 도그를 사용하지 않고 티징 조작을 하여 사용자의 편의성을 향상시켰습니다.
- 유압시스템을 제거하여 열변위를 대폭 감소시켜 고정밀, 친환경적입니다.
| 항목 | 단위 | YGR-850SNC | ||
|---|---|---|---|---|
| Capacity | 표준척의 크기 | mm | Ø850 | |
| 테이블 커버 내의 최대 스윙 직경 | mm | Ø900 | ||
| 전자척 상면에서 숫돌 하면까지의 거리 | mm | -40 ~ 280 | ||
| 테이블 적재 용량 | kg | 250 | ||
| Table | 테이블 회전속도 | r.p.m | 20 ~ 150 | |
| 조절 가능 각도 | degree | ±3 ˚ | ||
| Grinding Head feed | 전후 이동거리 | mm | 520 | |
| 전후 자동 이송 | 연속이동 | mm/mm | 0 ~ 2000 | |
| 전후 수동 이송 | 핸들 1회전당 이송량 | mm | 0.1, 1.0, 5.0, 10 | |
| 다이얼 1눈금당 이송량 | mm | 0.001, 0.01, 0.05, 0.1 | ||
| Vertical feed | 자동 절입 이송량 | mm | 0.001 ~ 0.03 | |
| 수동 절입 이송량 | 핸들 1회전당 이송량 | mm | 0.1, 1.0, 2.5 | |
| 다이얼 1눈금당 이송량 | mm | 0.001, 0.01, 0.025 | ||
| Grinding Wheel | 외경×폭×내경 | mm | Ø305×38×Ø127 | |
| 회전수 (60Hz) | r.p.m | 1800 | ||
| Motor | 스핀들용 | kw | 7.5 | |
| Servo Motor | 로터리 테이블 구동용 서보모터 | kw | 3.5 | |
| Grinding Head 상하(Z축) 서보모터 | kw | 1.5 | ||
| Grinding Head 상하(Y축) 서보모터 | kw | 1.5 | ||

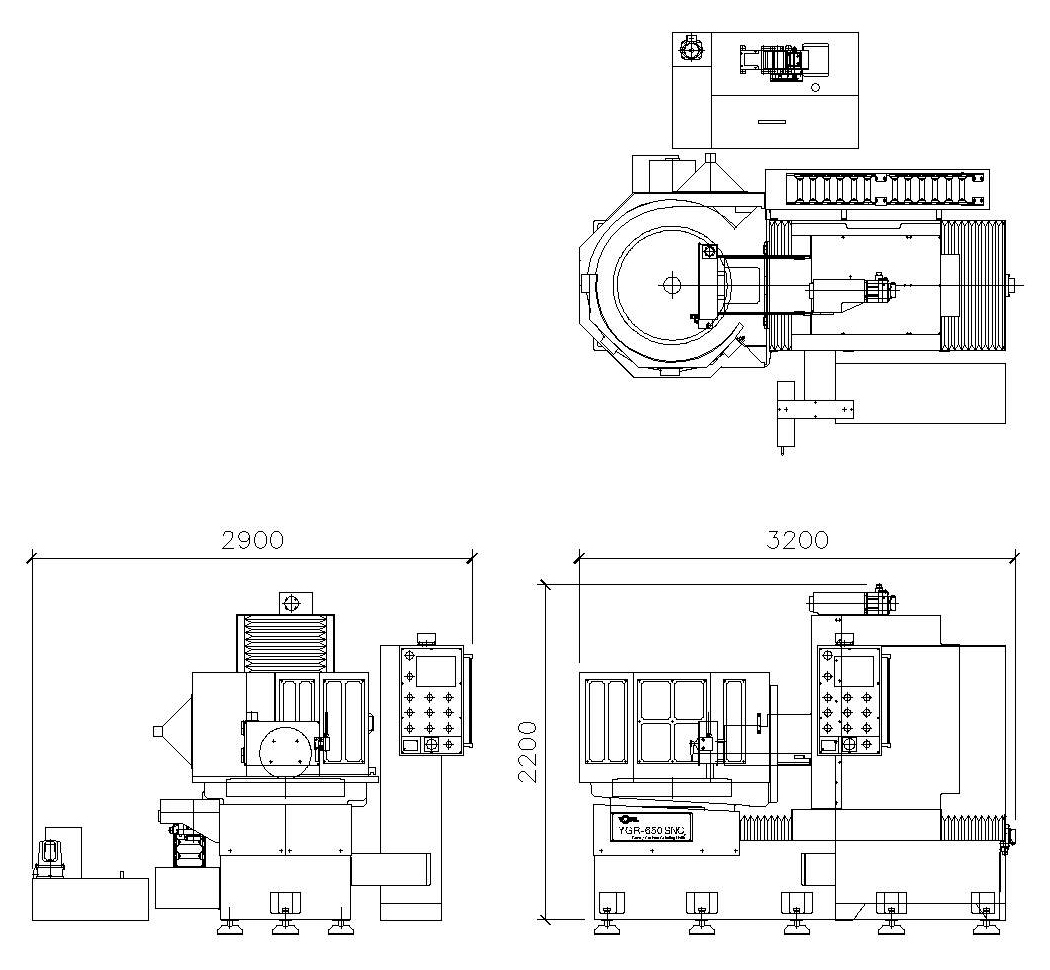

| Machine space | 기계크기 (좌우×폭×높이) | mm | 3200×3200×2200 | |
| Weight | 기계중량 (약) | kg | 5000 | |
