상세설명

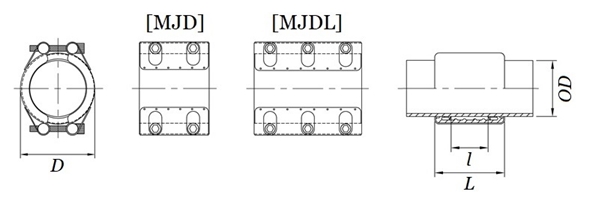

MJDF / MJDFL 65A~1000A
케이싱의 두께를 강화한 것으로, MJD 및 MJDL 대비 더 높은 압력에 견딜 수 있습니다. (아래는 일반산업 상용압력 기준)
| ND | MJDF / MJDFL | MJD / MJDL |
|---|---|---|
| 65~125A | 32bar | 28bar |
|
150A |
32bar |
24bar |
|
175A |
28bar |
20bar |
|
200A |
24bar |
16bar |
|
250A |
20bar |
16bar |
|
300~350A |
20bar |
14bar |
|
400A |
20bar |
12bar |
|
450A |
19bar |
12bar |
|
500A |
14bar |
10bar |
| ND | MJDF / MJDFL | MJD / MJDL |
|---|---|---|
|
550A |
14bar |
9.2bar |
|
600A |
12bar |
8.4bar |
|
650A |
12bar |
8.0bar |
|
700A |
11bar |
7.4bar |
|
750A |
10.5bar |
7.2bar |
|
800A |
10.0bar |
6.8bar |
|
850A |
9.3bar |
6.4bar |
|
900A |
8.8bar |
6.0bar |
|
1000A |
8.0bar |
5.4bar |
[참고] 파열압력 ≥ 일반산업 상용압력 x 안전계수 2

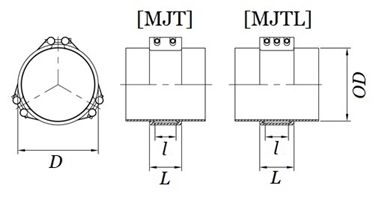

■ MJT / MJTL 1100A~1500A (잠금장치 3)
MJTF / MJTFL 1100A~1500A
케이싱의 두께를 강화한 것으로, MJT 및 MJTL 대비 더 높은 압력에 견딜 수 있습니다. (아래는 상용압력 기준)
| ND | MJTF / MJTFL | MJT / MJTL |
|---|---|---|
| 1100A | 7.2bar | 5.0bar |
|
1200A |
6.8bar |
4.6bar |
|
1300A |
6.2bar |
4.2bar |
|
1350A |
6.0bar |
4.0bar |
|
1400A |
5.8bar |
3.8bar |
|
1500A |
5.4bar |
3.6bar |
[참고] 파열압력 ≥ 상용압력 x 안전계수 2

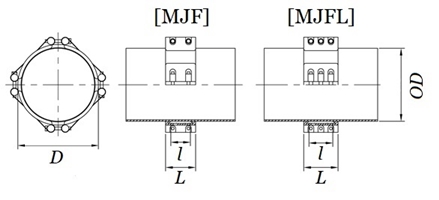

■ MJF / MJFL 1600A~4000A (잠금장치 4)
MJFF / MJFFL 1600A~4000A
케이싱의 두께를 강화한 것으로, MJF 및 MJFL 대비 더 높은 압력에 견딜 수 있습니다. (아래는 상용압력 기준)
| ND | MJFF / MJFFL | MJF / MJFL |
|---|---|---|
| 1600A | 5.0bar | 3.4bar |
|
1650A |
4.8bar |
3.2bar |
|
1700A |
4.6bar |
3.2bar |
|
1800A |
4.4bar |
3.0bar |
|
1900A |
4.2bar |
2.8bar |
|
2000A |
4.0bar |
2.6bar |
[참고]
파열압력 ≥ 상용압력 x 안전계수 2
4000A까지 생산 가능
