상세설명

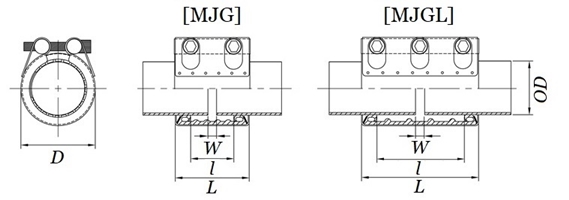

| 양쪽 파이프 간격 (W) | 최대 편심 각도 | ||
|---|---|---|---|
| 15A~65A | 0~8mm | 15A~50A | 5º |
| 80A~ | 0~15mm | 65A~175A |
4º |
| - | 200A~ |
2º |
|
[그립링의 종류]
플라스틱 파이프(PVC, PPR 등)를 연결할 때 파이프의 손상이 우려되는 경우 민그립링을 사용하기 바랍니다. (별도주문)
■ MJGF 65A~400A / MJGFL 65A~300A
케이싱의 두께를 강화한 것으로, MJG 및 MJGL 대비 더 높은 압력에 견딜 수 있습니다. (아래는 조선 상용압력 기준)
| ND | MJGF / MJGFL | MJG / MJGL |
|---|---|---|
| 65A~125A | 16bar | 14bar |
|
150A |
16bar |
12bar |
|
200A |
12bar |
8bar |
|
250A |
10bar |
8bar |
|
300A~350A |
10bar |
7bar |
|
400A |
8bar |
6bar |
[참고]
파열압력 ≥ 조선 상용압력 x 안전계수 4
일반산업 상용압력 = 조선 상용압력 x 2
