상세설명
표준형 열 교환기로서 광범위하게 사용되며, 관측 1패스, 2패스, 4패스, 고정형, 분리형 등 총 406 기종이 제작됩니다. 또 적응력이 탁월하여 열약한 환경에서도 성능을 발휘합니다.
- 향류를 만들 수 있으므로 온도 효율을 최대로 할수 있으며 배관에 연결하여 사용할 수 있습니다.
- 유량이 같은 경우라도 온도차가 큰 쪽의 열부하가 많아지며 따라서 전열면적이 커집니다. 여기에 대해 OWWSERIES 는 다양하고 충분한 종류로 제작되고 있습니다.

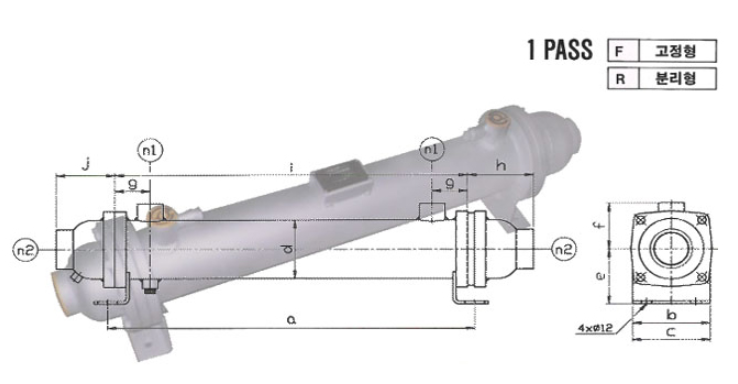

| TYPE NO. | 2.5 | 3 | 4 | 5 | 6 | |
|---|---|---|---|---|---|---|
| a | i+4 | i+4 | i+4 | i+4 | i+4 | |
| b | 65 | 80 | 100 | 120 | 145 | |
| c | 90 | 104 | 128 | 154 | 179 | |
| d | 76.6 | 89.1 | 114.3 | 139.8 | 165.2 | |
| e | 70 | 80 | 95 | 110 | 130 | |
| f | 70 | 75 | 90 | 105 | 120 | |
| g | 50 | 55 | 60 | 65 | 75 | |
| h | F | 115 | 115 | 130 | 170 | 180 |
| R | 125 | 125 | 140 | 185 | 195 | |
| i | F | 115 | 115 | 130 | 160 | 170 |
| R | 115 | 115 | 130 | 160 | 170 | |
| n1 | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | |
| n2 | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | |
| TYPE NO. | 60 | 75 | 90 | 105 | 120 | 140 | 160 | 180 | 200 | 유 량 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| i | 596 | 746 | 896 | 1046 | 1196 | 1396 | 1596 | 1796 | 1996 | (ℓ/min) | |
| 전열면적 (m2) |
2.5 | 0.23 | 0.29 | 0.34 | 0.40 | 0.46 | 0.54 | 0.62 | 0.69 | 0.77 | 15~45 |
| 3 | 0.39 | 0.49 | 0.58 | 0.68 | 0.78 | 0.91 | 1.05 | 1.18 | 1.31 | 20~75 | |
| 4 | 0.65 | 0.82 | 0.99 | 1.15 | 1.32 | 1.54 | 1.76 | 1.98 | 2.20 | 40~120 | |
| 5 | 1.08 | 1.36 | 1.63 | 1.90 | 2.18 | 2.54 | 2.91 | 3.27 | 3.64 | 60~180 | |
| 6 | 1.62 | 2.03 | 2.43 | 2.84 | 3.25 | 3.79 | 4.34 | 4.88 | 5.43 | 100~300 | |
- 상기 치수는 예고없이 변경될 수 있음.
