PROFINET 커플러
DP/PN

기계와 시스템은 필드버스 커플러로 연결될 수 있습니다.

이를 통해 서로 다른 제어 세계 간의 데이터 교환이 가능해집니다.

복잡한 CPU 간 통신을 생략할 수 있습니다.

필드버스에 따라 통합은 GSD, GSDML 또는 EDS와 같은 장치 설명 파일을 통해 이루어집니다.

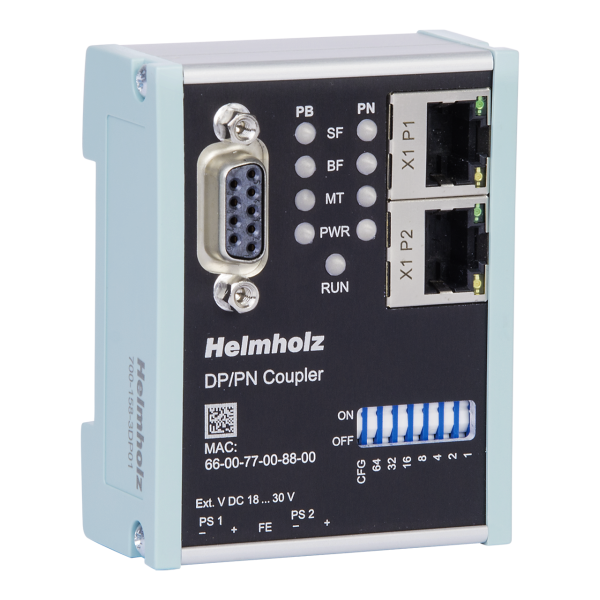

새로운 DP/PN 커플러를 사용하면 PROFIBUS를 PROFINET에 간단하고 복잡하지 않게 연결할 수 있습니다.

이는 PROFIBUS 마스터와 PROFINET 컨트롤러 간의 데이터 전송을 허용합니다.

전송되는 데이터의 최대 크기는 입력 데이터 244바이트, 출력 데이터 244바이트입니다.

DP/PN 커플러는 PROFIBUS 측의 GSD 파일과 PROFINET 측의 GSDML 파일을 통해 투영됩니다.

추가 구성 소프트웨어는 필요하지 않습니다.

• DIN 레일 장착을 위한 매우 컴팩트한 디자인
• 최대 244바이트 I/O 데이터 교환
• 중복 전원 공급 장치
• 네트워크의 갈바닉 분리
• 버스 시스템 장애 시 반대편에 영향을 주지 않음
• DIP 스위치 또는 소프트웨어를 사용하여 PROFIBUS 주소 설정
• GSD/GSDML 파일만으로 구성
