상세설명
- 스핀들 오일냉각기 설치로 열변위오차 최소화
- 제어반 에어컨 설치로 오작동 방지 및 수명연장
- 측면 백라이트 설치로 정밀 셋팅 가능
- 도색 손상 및 부식 방지 가능한 스테인레스 절삭유커버와 절삭유통
- 자동과 수동을 간단 전환 사용
- 자동연속공급 윤활방식으로 정밀도 수명 유지
- 완벽한 누수, 누유 방지 구조
- 고정도 앱솔루트 스케일 설치로 위치오차 최소화 및 원점복귀 불필요
- 서버모터와 스크류 직결방식으로 반복위치정밀도 우수
- 종이필터와 세퍼레이터 동시 여과로 절삭유 청결도 우수
- 일체형 T베드로 변형을 억제하고 진동에 강한 이중 리브 구조로 설계
- FANUC Oi-MF Plus 콘트롤과 10.4" 터치스크린 사용
- 연삭범위 티칭기능 / 사행연마 / 다중홈 연마 / 숫돌 형상가공 / 점프 연마 / 높이단차 가공 / 무인가공 기능
- 입력 항목별 텍스트 안내문구 표시기능
- 연삭 구간별 드레싱 조건 설정기능
사양 / Features
| 사양항목 | UNIT | MODEL | ||
|---|---|---|---|---|
| 500CNC | ||||
| 용 량 (Capacity) | 테이블 작업면적 | mm | 630 x 200 | |
| 최대 이송거리 (좌우 x 전후) | mm | 640 x 230 | ||
| 주축 중심에서 테이블상면까지 최대거리 | mm | 60~390 | ||
| 전자석 크기((영전자척) | mm | 450(500:Cone dress)x200x90 | ||
| 테이블 (Table) | 수동핸들 1회전당 이송량(저속/고속) | mm/rev | 51.2/102.4 | |
| 조그이송속도(저속/고속) | m/min | 1/10 | ||
| 테이블이송속도 | m/min | 1~30 | ||
| 전 후 (Cross) | 수동핸들 1회전당 이송량 | mm/rev | 10/100/1000/10000 | |
| 수동핸들 1눈금당 이송량 | µm/div | 0.1/1/10/100 | ||
| 조그이송속도 | mm/min | 0~400/500/2000/5000 | ||
| 연삭이송 | 간헐이송 | mm | 0.1~20 | |
| 연속이송 | mm/min | 0.1~2000 | ||
| 최소 제어 단위 | µm | 0.1 | ||
| 스케일분해능 | µm | 0.1(Absolute) | ||
| 상 하 (Head) | 수동핸들 1회전당 이송량 | mm/rev | 10/100/1000/4000 | |
| 수동핸들 1눈금당 이송량 | µm/div | 0.1/1/10/40 | ||
| 조그이송속도 | mm/min | 100/2000/2000/2000 | ||
| 자동절입량 | mm | 0.0001~0.03 | ||
| 최소 제어 단위 | µm | 0.1 | ||
| 스케일분해능 | µm | 0.1(Absolute) | ||
| 주 축 (Spindle)) | 숫돌의 사양 | mm | ∅180 x 5~20t x ∅31.75 | |
| 주축 회전속도(인버터) | rpm | 500~3600 | ||
| 모 터 (Motor) | 주축 | KW | 1.5(2.4:option) | |
| 좌우이송 | KW | 1.4 | ||
| 전후이송 | KW | 1.2 | ||
| 상하이송 | KW | 1.2 | ||
| 흡진기 | KW | 0.75 | ||
| 오일쿨러 | KW | 0.75 | ||
| 절삭유 | W | 120 | ||
| 윤활유 | W | 100 | ||
| 소요전력 | Kw | 10 | ||
| 기계 중량 | Kg | 3500 | ||

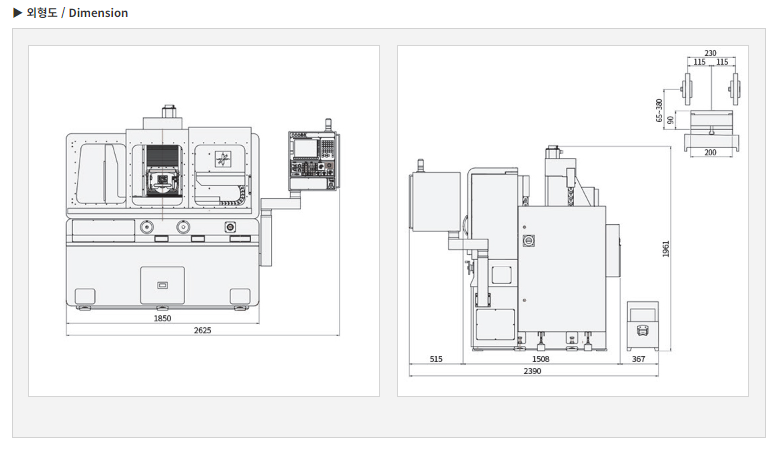

| 점유 면적 ( 좌우 x 전후 x 상하 ) | mm | 2700 x 1900 x 2000 | ||
