특징

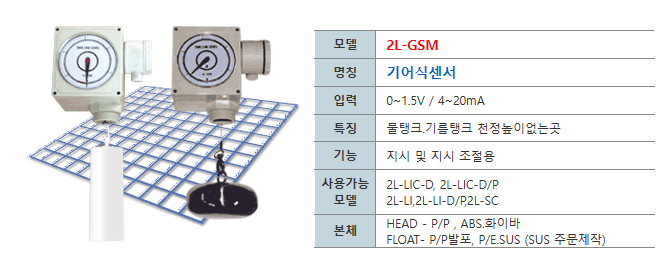

• 2L-GSM은 기어식레벨 센서로서 구조가 간단하고 습기나 충격등에도 잘 견디도록 제작되었으며, 별도의 전원공급이 필요없이 실외에 설치된 물탱크나 기름탱크 폭발 위험이 있는 기름탱크에 설치하여 탱크의 량을 지시계(M)로 확인할 수 있는 센서로서 실내에서 탱크량을 확인할 시는별도로 센서헤드 및 센서본체에 컨버터를 내장하여 DC 24V를 센서에직렬로 디지털 또는 아나로그 메터와 연결하면 실내에서 지시를 확인 할 수 있으며 4~20㎃입력의 유니트를 설치할 시는 콘트롤 및 고·저 경보를할 수 있는 구조로 설계되었습니다

용도

• 탱크와 천정높이와 공간이 없어서 센서를 탱크에 삽입하지 못 할시 기어식 센서를 사용합니다. (공간이 300㎜이상 될 것)
• 각종물탱크, 기름탱크, 정화조탱크, 전기공급시 폭발위험이 있는 탱크등에 지시 및 지시조절용에 사용됩니다. (염산, 황산, 특수약품용은 별도주문)
• BC저장탱크, 온천수탱크등의 온도가 높은 곳은 고온용(P/P+화이바)으로 주문 하십시오

구조

• 센서본체 내부에 SUS판 특수 열처리된 판 스프링에 의하여 로프가 로프부리에감아진 상태에서 SUS로프를 당기면 스프링이 감겨서 SUS로프를상·하로 움직여 판 스프링 샤프트축에 연결된 기어가 다른 기어를 움직여 지시되도록 구조가 되었으며, 탱크내에 FLOAT의 무게와 부력에 의하여 물 또는 기름의 액면에 따라 FLOAT가 상·하로 움직여 기어를 작동시켜 지시가 작동됩니다

1도

2도

• 기본타입은 2" 소켓타입으로 제작됨
• 후랜진 타입은 주문시 별도임 (3"F / 4"F : PVC)
• 사용온도 60°C (일반용), 80°C (고온용)
• (Max. 12M)
• 본체재질 : ABS재질 (일반용), PP+화이바 재질 (고온용)
•
• 참조 : 100%위치는 P/P FLOAT의 하부에서 2/3지점을 100%(수위의 100%위치)로 잡고 조정하십시요
