System
LS ELECTRIC 표준 드라이브 판넬은 Motor 제어 및 에너지 절감을 위한 솔루션을 제공합니다. 최적 설계를 통해 Compact한 사이즈뿐만 아니라 최상의 품질을 고객에게 제공합니다.
LS ELECTRIC의 표준 드라이브 판넬은 Motor제어 및 에너지 절감을 필요로 하는 고객에게 최적의 Drive Solution을 제공합니다.
- 사용이 편리하고, 유지·보수가 용이한 HUMAN INTERFACE 설계
- 모든 운전조건을 만족하는 표준 SEQUENCE 내장
- 전원측의 고조파 감소를 위한 AC REACTOR 기본 장착
- 벡터 시스템, 중·대용량 및 에너지 절감형 FAN, PUMP 전용 DRIVE PANEL
-
표준형 Solution
LS ELECTRIC의 드라이브 판넬은 최적 설계를 통한 Compact한 사이즈를 제공하며, 표준부품사용 및 규격화된 구조로 최상의 품질을 확보하였습니다.
-

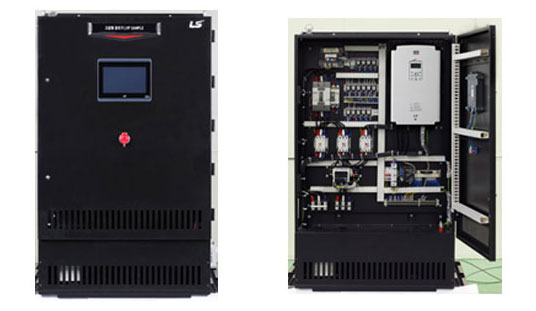

고급형 Solution
LS 고급형 드라이브 판넬은, HMI/PLC 적용을 통하여, 운전제어 / 운전 정보 및 상태 Monitoring 을 위한 최적의 고객 편의성을 제공합니다.
-
제품구성
- 기본 구성(DOL BYPASS 내장 type)
- 고급형 HMI 적용(EXP 60) * EXP 60 : 10.2 inch Display
- 고객 전용화 대응을 위한 PLC 적용 (XBM-DN32H)
적용가능 LV Drive 및 Spec.
- S100/H100 제품 대응 가능
- DOL 기본 내장(Y-D 옵션 대응가능)
- HMI 이용 고객 사양에 맞춰 다양한 운전정보 Display 가능
- 다양한 현장운전 조건을 PLC 를 이용하여 전용화 대응
차별화 고객 대응
HMI 적용
- 운전 정보 및 상태 Monitoring Page 구성
- 제품 운전 상태 변경 가능한 Drive Page 구성(키패드 없이 HMI 로 운전시 사용)
- 주요 Parameter 확인 및 변경 가능한 Page 구성(주요 파라미터 선정하여 구성)
- 제품 동작 상태 기록 및 운전 모드변경 확인 가능하도록 History Page 구성
1)모니터링
- LVD 운전 관련 주요 정보 Monitoring
- 제품 운전 상태 변경 가능한 Drive Page 구성(키패드 없이 HMI 로 운전시 사용)
- 제품 운전상태 Monitoring
- 제품 운전 Mode Monitoring
-
2)운전 제어
- Parameter 항목 중 주파수/가속시간/감속시간 설정 가능
- 제품 운전 상태 조작 가능
- Mode Select 가능
-
3)주요 Parameter 변경
- 주요 Parameter Read
- 주요 Parameter Write
- PLC DI/DO 상태 확인
-
4)History 확인
- 제품 동작 및 주요 EVENT 기록 화면임 (RUN/STOP/TRIP 등)
- 노란색 음영 : Recovery 된 화면
- 하얀색 음영 : 제품의 현재 상태
- History 내용은 USB 로 Back-up 가능
Drive Panel 사양
| 항목 |
설명 |
| Drive Unit |
MOTOR 속도 제어 |
| 고조파 Filter |
AC REACTOR, DC REACTOR(IST 인버터 내장), OPTION : PASSIVE FILTER (THD 5%이내) |
| Noise Filter |
EMI FILTER (0.75~22kWIST 인버터 내장) |
| Micro Surge Filter |
MSF 100M or 300M TYPE |
| INV PNL 형태 |
1UNIT 1PANEL |
| INV PNL 색상 |
EL42CK (도막 두께 : 40~60um) |
| INV PNL 구조 |
옥내자립 조립식 전후면 보수형 |
| 외형 두께 |
전/후면 DOOR : 1.6t, others : 1.6~2.3t |
| 케이블 인입 / 인출 |
BOTTOM/BOTTOM |
| 냉각 방식 |
강제 공랭식 |
| 운전개소 |
PANEL, LOCAL, DCS |
| Speed Reference |
MANUAL, AUTO |
| 기동방식 |
INV, BPS |
| PNL 동작 |
RUN, STOP, RESET |
| Indicating Lamp |
RUN, STOP, TRIP |
| IP 보호등급 |
IP21, IP42(OPTION) |

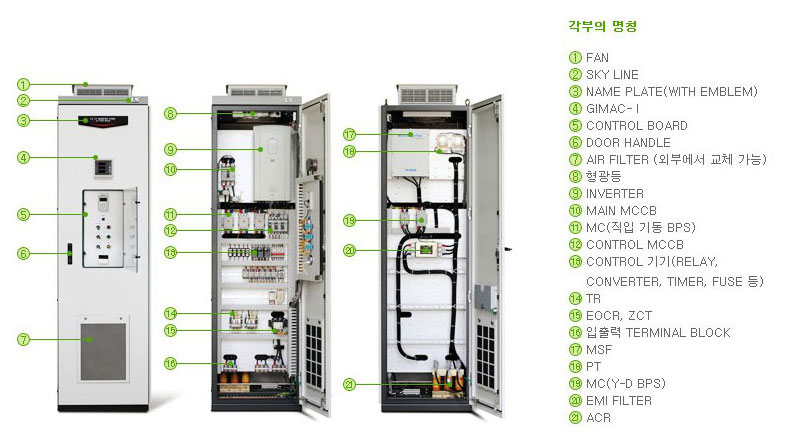

표준 드라이브 판넬 기본 취부품
| Main 기기 |
| Drive Unit |
MOTOR 속도 제어 |
1ea |
| MCCB(Power) |
입력 전원 차단기 |
1ea |
| Magnetic Contactor |
바이패스 라인 개폐기(직입기동) |
3ea |
| EOCR |
모터 보호용 기기(BY-PASS 기동시) |
1ea |
| 제어 기기 |
| Transformer |
Fan, Fl, Control 전원 공급용 |
1식 |
| MCCB(Control) |
제어 전원 차단용 |
1식 |
| BKM |
회로, Fan 전원 차단용 |
1식 |
| Fan |
판넬 통풍용 차단기(상부위치) |
1식 |
| 조명등(FL) |
내부 조명 형광등 (Limit S/W로 동작) |
1식 |
| MCCB(Control) |
제어 전원 차단용 |
1식 |
| GIMAC-I |
전류/전압/전력/전력량 등의 다기능 표시 장치(Digital Type) |
1식 |
| PT |
변압기(GIMAC-I용) |
1식 |
| CT |
변류기(GIMAC-I용 INV 1차측, Remote AM용 INV 2차측) |
1식 |
| Relay, Timer |
제어 Sequence용 |
1식 |
| Signal Converter |
VI(DC0~10V-DC4~20mA), II(DC4~20mA-DC4~20mA) ATD(5Aac-DC4~20mA) |
1식 |
| 가변저항(Volume) |
인버터 주파수 제어(Panel Control) |
1식 |
| Select S/W |
INV/BPS, Man/Auto, Pnl/Loc/Dcs |
1식 |
| Push Button (Lamp) |
Run, Stop, Trip/Reset |
1식 |
| 단자대(T/B) |
메인 전원 및 제어 단자 인입/인출 |
1식 |
| 기타 |
| 명판함 |
명판 취부를 위한 명판함, 명판 |
1식 |
| 도면함 |
판넬 내부 서류 보관 |
1식 |
| 판넬 Air Filter |
판넬 내부 공기 순환 Filter |
1식 |
| 인양고리 |
판넬 이동을 위한 인양고리 |
1식 |
| 접지 부스바 |
접지 케이블 접속이 가능한 접지 부스바 |
1식 |
| 케이블 지지대 |
공사 케이블 단자대 접속 시 고정이 가능한 케이블 지지대 |
1식
|
유니트 드라이브 기종(400V 계열)
| 용량 |
드라이브 기종 |
S100
(고성능 표준형 드라이브) |
H100
(팬 펌프 전용 드라이브) |
iS7
(고성능 범용 드라이브) |
iV5
(고성능 벡터 드라이브) |
| 0.4kW |
LSLV0004S100-4 |
|
|
|
| 0.75kW |
LSLV0008S100-4 |
|
SV0008iS7-4 |
|
| 1.5kW |
LSLV0015S100-4 |
|
SV0015iS7-4 |
|
| 2.2kW |
LSLV0022S100-4 |
|
SV0022 iS7-4 |
SV022 iV5-4 |
| 3.7kW |
LSLV0037S100-4 |
|
SV0037 iS7-4 |
SV037 iV5-4 |
| 4.0kW |
LSLV0040S100-4 |
|
|
|
| 7.5kW |
LSLV0075S100-4 |
LSLV0075H100-4 |
SV0075 iS7-4 |
SV075 iV5-4 |
| 11kW |
LSLV0110S100-4 |
LSLV0110H100-4 |
SV0110 iS7-4 |
SV110 iV5-4 |
| 15kW |
LSLV0150S100-4 |
LSLV0150H100-4 |
SV0150 iS7-4 |
SV150 iV5-4 |
| 18.5kW |
LSLV0185S100-4 |
LSLV0185H100-4 |
SV0185 iS7-4 |
SV185 iV5-4 |
| 22kW |
LSLV0220S100-4 |
LSLV0220H100-4 |
SV0220 iS7-4 |
SV220 iV5-4 |
| 30kW |
LSLV0300S100-4 |
LSLV0300H100-4 |
SV0300 iS7-4 |
SV300 iV5-4 |
| 37kW |
LSLV0370S100-4 |
LSLV0370H100-4 |
SV0370 iS7-4 |
SV370 iV5-4 |
| 45kW |
LSLV0450S100-4 |
LSLV0450H100-4 |
SV0450 iS7-4 |
SV450 iV5-4 |
| 55kW |
LSLV0550S100-4 |
LSLV0550H100-4 |
SV0550 iS7-4 |
SV550 iV5-4 |
| 75kW |
LSLV0750S100-4 |
LSLV0750H100-4 |
SV0750 iS7-4 |
SV750 iV5-4 |
| 90kW |
|
LSLV0900H100-4 |
SV0900 iS7-4 |
SV900 iV5-4 |
| 110kW |
|
|
SV1100 iS7-4 |
SV1100 iV5-4 |
| 132kW |
|
|
SV1320 iS7-4 |
SV1320 iV5-4 |
| 160kW |
|
|
SV1600 iS7-4 |
SV1600 iV5-4 |
| 185kW |
|
|
SV1850 iS7-4 |
|
| 220kW |
|
|
SV2200 iS7-4 |
SV2200 iV5-4 |
| 280kW |
|
|
SV2800 iS7-4 |
SV2800 iV5-4 |
| 315kW |
|
|
SV3150 iS7-4 |
SV3150 iV5-4 |
| 375kW |
|
|
SV3750 iS7-4 |
SV3750 iV5-4 |
| 450kW |
|
|
|
|
| 500kW |
|
|
|
SV5000 iV5-4 |
주)200V 계열은 유니트 카탈로그 참조

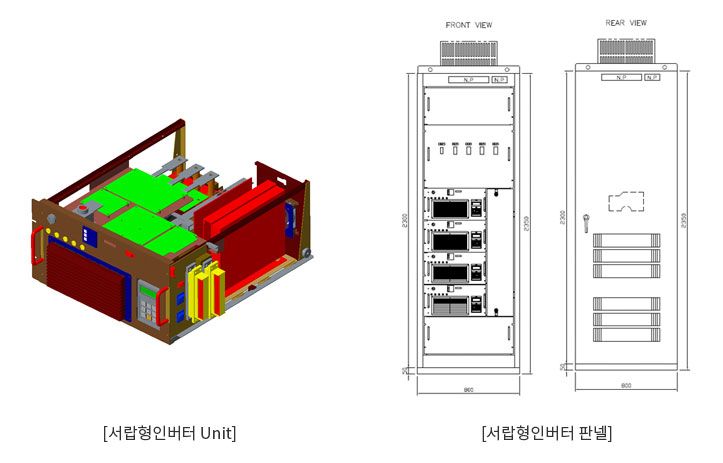

서랍형인버터 Unit 및 판넬
| 서랍형인버터 Unit (7.5 kW /11 kW/22kW) |
서랍형인버터 판넬 (7.5 kW /11 kW/22kW) |
| INV,LSLV0075IV5P3-2 |
LSLVP-0075V5P3-2(4U1P) |
| INV,LSLV0110IV5P3-2 |
LSLVP-0110V5P3-2(4U1P) |
| INV,LSLV0220IV5P3-2 |
LSLVP-0220V5P3-2(2U1P) |
| TYPE |
인버터 용량 |
W |
D |
H1 |
H2 |
근사무게(kg) |
| A |
0.75kW-45kW |
700 |
800 |
2350 |
180 |
630 |
| B |
55kW~75kW |
800 |
800 |
2350 |
180 |
750 |
| C |
90kW~110kW |
900 |
1000 |
2350 |
180 |
1000 |
| D |
132kW~160kW |
1000 |
1000 |
2350 |
180 |
1200 |
| E |
185kW~220kW |
1400 |
1000 |
2350 |
180 |
1700 |
| |
기동방식 |
W |
D |
H1 |
H2 |
근사무게(kg) |
| 315kW ~500kW |
BY-PASS 없음 |
1600 |
1000 |
2350 |
180 |
2000 |
| REACTOR BY-PASS |
2300 |
1000 |
23500 |
180 |
2900 |
| SOFT STARTER BY-PASS |
주)표기된 제품사이즈 기준은 표준 드라이브 판넬을 기준으로 합니다. (표준 구성 외 옵션 추가 개수에 따라 사이즈가 달라질 수 있습니다.)
