16/32점 단위의 다양한 입출력(DC/TR/Relay) 모듈​​

Rnet

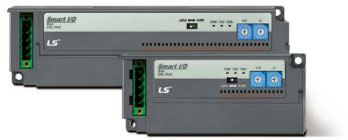

Smart I/O 블록형

GRL-D22C, GRL-D24C, GRL-TR2C, GRL-TR4C, GRL-TR2C1, GRL-TR4C1, GRL-RY2C, GRL-DT4C, GRL-DT4C1

• 배선절감 및 분산된 입출력의 실시간 제어
• LS 전용 Rnet통신 지원
• 16, 32점 단위의 다양한 입/출력
  (DC/TR/Relay)모듈

• 디지털 입,출력 규격(블록형)

  구분		입력		출력			혼합모듈
  		DC(Sink/Source)		트랜지스터		릴레이	DC(Sink/Source)	트랜지스터
  점수		16	32	16	32	16	16	16
  정격 입력(부하 전압)		DC 24V		DC 24V		DC 24V/AC 220V	DC 24V	DC 24V
  입력 전류(부하 전류, 점/COM)		1mA(고정식), 5mA(착탈식)		0.1A/2A, 0.5A/3A		2A/5A	1mA(고정식), 5mA(착탈식)	0.1A/2A, 0.5A/3A
  응답시간	Off→On	3ms이하		2ms이하		10ms이하	3ms이하	2ms이하
  	On→Off	3ms이하		2ms이하		12ms이하	3ms이하	2ms이하
  공통방식		16점/COM		16점/COM		8점/COM	16점/COM	16점/COM
  단자대 착탈식	TR출력SOURCE, 정격전류 0.5A	GRL-D22C	GRL-D24C	GRL-TR2C	GRL-TR4C	GRL-RY2C	GRL-DT4C
  	TR출력SINK, 정격전류 0.5A			GRL-TR2C1	GRL-TR4C1		GRL-DT4C1





  각부의 명칭 , 설정(블록형)




  Smart I/O 16점 (착탈식 타입)

  스위치 위치	내용
  LATCH	비정상 통신시 데이터 유지
  CLEAR	비정상 통신시 데이터 '0'




  LED	LED 표시 내용
  PWR	전원인가 여부
  TX	데이터 송신
  RX	데이터 수신




  *주) GRL-TR4A 모듈은 TX가 ON되지 않습니다.

  *주) 통신커넥트부는 GRL-□□□□ 모델은 9핀 D-Sub커넥터 / GRL-□□□□(N) 모델은 5핀 단자대 타입입니다.





  외형치수도(블록형)

  16점 입력, TR 출력모듈



  32점 입력, TR 출력모듈/16점 릴레이 출력모듈

  .
•
