Smart I/O

Network정보

16/32점 단위의 다양한 입출력(DC/TR/Relay) 모듈​​

Profibus-DP

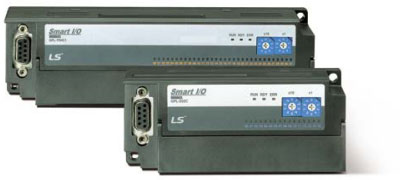

Smart I/O 블록형

GPL-D22C, GPL-D24C, GPL-TR2C, GPL-TR4C, GPL-TR2C1, GPL-TR4C1, GPL-RY2C, GPL-DT4C, GPL-DT4C1, GPL-AV8C, GPL-AC8C, GPL-DV4C, GPL-DC4C

• 배선절감 및 분산된 입출력의 실시간 제어
• 16, 32점 단위의 다양한 입/출력(DC∙TR∙Relay)모듈
• 8채널의 아날로그 입력 모듈
• 4채널의 아날로그 출력 모듈

• 디지털 입/출력 규격(블록형)

  구분		입력		출력			혼합모듈
  		DC(Sink/Source)		트랜지스터		릴레이	DC(Sink/Source)	트랜지스터
  점수		16	32	16	32	16	16	16
  정격 입력(부하 전압)		DC 24V		DC 24V		DC 24V/AC 110V/220V	DC 24V	DC 24V
  입력 전류(부하 전류, 점/COM)		7mA(고정식), 5mA(착탈식)		0.1A/2A(고정식), 0.5A/3A(착탈식)		2A/5A	7mA(고정식), 5mA(착탈식)	0.1A/2A(고정식), 0.5A/3A(착탈식)
  응답시간	Off→On	3ms이하		0.5ms이하		10ms이하	3ms이하	0.5ms이하
  	On→Off	3ms이하		1ms이하		10ms이하	3ms이하	1ms이하
  공통방식		16점/COM		16점/COM		8점/COM	16점/COM	16점/COM
  단자대 착탈식	TR출력SOURCE, 정격전류 0.5A	GPL-D22C	GPL-D24C	GPL-TR2C	GPL-TR4C	GPL-RY2C	GPL-DT4C
  	TR출력SINK, 정격전류 0.5A			GPL-TR2C1	GPL-TR4C1		GPL-DT4C1




  *주) GPL-□□□□모델은 ID가 없는 타입이며, GPL-□□□□(ID)모델은 ID가 있는 타입입니다.





  아날로그 입/출력 규격(블록형)

  구분	아날로그 입력규격		아날로그 출력규격
  	GPL-AV8C	GPL-AC8C	GPL-DV4C	GPL-DC4C
  채널수	8채널		4채널
  아날로그 입력범위	0~5V 1~5V 0~10V -10~+10V	0~20mA 4~20mA -20~20mA	0~5V 1~5V 0~10V -10~+10V	0~20mA 4~20mA
  디지털 출력값	0~4000(0~5V 또는 1~5V일때) 0~8000(0~10V일때) -8000~8000(-10~+10V일때)	0~4000 (0~20mA 또는 4~20mA일때) -8000~8000(-20~20mA일때)	0~4000(0~5V 또는 1~5V일때) 0~8000(0~10V일때) -8000~8000(-10~+10V일때)	0~8000
  입력임피던스	1MΩ	250Ω	1kΩ이상(1~5V/0~5V)	500Ω이하
  최대허용입력	±15V	±30mA	±15V(0~10V/-10~-10V)
  분해능	1.25mV	2.5µA	1.25mV	2.5µA
  정밀도	±0.3% (풀 스케일, Ta=0~55℃)	±0.3%(풀 스케일, Ta=23℃±5℃)±0.4%(풀 스케일, Ta=0~55℃)	±0.3% (풀 스케일, Ta=0~55℃)	±0.3%(풀 스케일, Ta=23℃±5℃)±0.4%(풀 스케일, Ta=0~55℃)
  변환속도	10mS이하 / 8채널		10mS이하 / 4채널
  응답주기	10mS이하 / 8채널+전송주기(ms)		10mS이하 / 4채널+전송주기(ms)
  절연방식	아날로그 입력단자 ⇔ FG간:절연 아날로그 입력단자 ⇔ 통신단자:절연 아날로그 입력단자 ⇔ 채널간:비절연		아날로그 출력단자 ⇔ FG간:절연 아날로그 출력단자 ⇔ 통신단자:절연 아날로그 출력단자 ⇔ 채널간:비절연
  외부공급전원	DC24V(DC21.6~26.4V)		DC24V(DC20.4~28.8V)
  외부소비전류	DC24V:220mA		210mA	240mA
  중량	313g	313g	314g	322g
