아날로그 혼합

항목			XGF-AH6A
입력	채널 수		4채널
	아날로그 입력	범위	DC1~5V	DC0~5V	DC0~10V	DC-10~10V	DC4~20mA
		입력저항	1MΩ				250MΩ
		선택	V+와 COM- 사용				V+와 I+ 연결 후 I+와 COM- 사용
	디지털 출력	부호없는 십진수	0~8,000				0~8,000
		부호있는 십진수	-4,000~4,000				-4,000~4,000
		백분위값	0~10,000				0~10,000
		정규값	1,000~5,000	0~5,000	0~10,000	-10,000~10,000	4,000~20,000
		분해능(1/8,000)	0.5mV	0.625mV	1.25mV	2.5mV	2.0uA
		범위선택	XG5000 I/O 파라미터 또는 PLC 프로그램에서 선택(채널별)
정밀도			±0.2% 이내(주위 온도 25℃), ±0.3% 이내(동작 온도 범위)
절대최대출력			±15V				±24mA
최대변환속도			500ms/채널
채널 수			2채널
아날로그 출력	범위		DC1~5V	DC0~5V	DC0~10V	DC-10~10V	DC4~20mA
	입력저항		1kΩ 이상				600Ω 이하
	선택		V+와 COM- 사용				I+와 COM- 사용
디지털 출력	부호없는 십진수		0~8,000				0~8,000
	부호있는 십진수		-4,000~4,000				-4,000~4,000
	백분위값		0~10,000				0~10,000
	정규값		1,000~5,000	0~5,000	0~10,000	-10,000~10,000	4,000~20,000
	분해능(1/8,000)		0.5mV	0.625mV	1.25mV	2.5mV	2.0uA
	범위선택		XG5000 I/O파라미터 또는 PLC프로그램에서 선택(채널별)
정밀도			±0.2% 이내(주위 온도 25℃), ±0.3% 이내(동작 온도 범위)
절대최대출력			±15V				±24mA
최대변환속도			500ms/채널
절연방식			아날로그 입출력 및 채널간 비절연, 입출력 단자와 PLC전원간 i-Coupler 절연
접속단자			18점 단자대
입출력점유점수(XGK)			고정식: 64점, 가변식: 16점
소비전류(내부 DC5V)			770mA
중량(g)			140

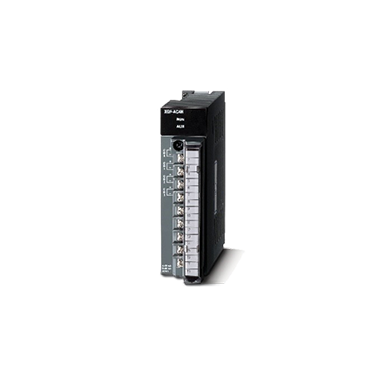

항목		XGF-AC4H		XGF-DC4H
채널 수		4채널		4채널
아날로그 입력/출력 범위		DC4~20mA, DC0~20mA(입력저항 250Ω)		DC4~20mA, DC0~20mA(부하저항 600Ω 이하)
디지털 입출력	아날로그출력/디지털 입력	DC4~20mA	DC0~20mA	DC4~20mA	DC0~20mA
부호있는 값		-32000~32000		-8000~8000
부호없는 값		-		0~1600
정규 값		4000~2000	0~2000	4000~2000	0~2000
백분위 값		0~10000
최대 분해능		0/64000
최대 분해능		4~20mA:250.0nA,0~20mA:312.5nA		4~20mA:1.00uA,0~20mA:1.25uA
정밀도		±0.10%이하(주위온도 25℃±5℃일 때)
정밀도		±0.25%이하(주위온도 0℃~555℃일 때)		±0.3%이하(주위온도 25℃~55℃일 때)
최대 변환속도		10ms/4채널
절대 최대 입출력		±3mA		DC24mA
아날로그 입력점수		4채널/1모듈
절연규격		입력단자와 PLC전원 간 포토 커플러 절연(채널 간 비절연)
접속단자		18점 단자대
입출력 점유점수		고정식:64, 가변식:16점
HART 통신방식		Mono drop only Primary master only
소비전류		내부(DC5V:340mA)		내부(DC5V:200mA), 외부(DC24V:220mA)
중량(g)		145		150
