상세설명
TRI1610A & TRP1610AProduct. TRI series

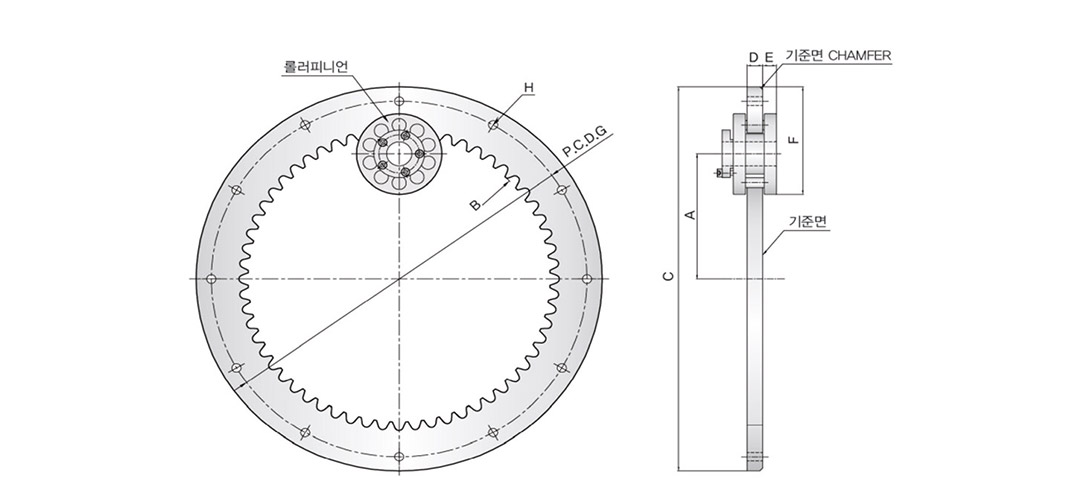

| DIMESION | 잇수 | 감속비 | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|
| 중심거리 | 내경 | 외경 | 이 두께 | 조립높이 | 조립거리 | P.C.D | |||
| 60 | 6 | 123 | 282 | 390 | 11.5 | 13.5 | 105.5 | 360 | |
| 80 | 8 | 173 | 382 | 490 | 460 | ||||
| SPEC | 잇수 | 감속비 | 피치원직경 | 기본동정격토크 | 허용정정격토크 | 관성모멘트 | |||
| 캠 링 | 롤러피니언 | Nm | Nm | ⅹ10^-4 kg·m² | |||||
| 60 | 6 | 259.2 | 49.2 | 147 | 294 | 1480 | |||
| 80 | 8 | 395.43 | 49.43 | 197 | 394 | 2938 | |||
TRI2510A & TRP2510AProduct. TRI series
| DIMESION | 잇수 | 감속비 | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|
| 중심거리 | 내경 | 외경 | 이 두께 | 조립높이 | 조립거리 | P.C.D | |||
| 60 | 6 | 193 | 441 | 590 | 18.5 | 15.5 | 152.5 | 560 | |
| SPEC | 잇수 | 감속비 | 피치원직경 | 기본동정격토크 | 허용정정격토크 | 관성모멘트 | |||
| 캠 링 | 롤러피니언 | Nm | Nm | ⅹ10^-4 kg·m² | |||||
| 60 | 6 | 463.2 | 77.2 | 509 | 1018 | 11807 | |||
