펄스-에코 테스트 시스템

펄스-에코 시스템은 초음파 프로브의 최종 테스트 단계로 영상 품질에 있어서 가장 중요하고 특성화되는 전기음향을 측정하는 시스템입니다.
초음파 프로브 각 채널의 펄스파형과 밴드셰이프를 측정함으로써 영상의 품질을 확인 할 수 있습니다.
펄스-에코 테스트의 가장 중요한 요소는 펄스파형을 측정하기전 초음파 프로브와 반사판과의 정렬에 있습니다.

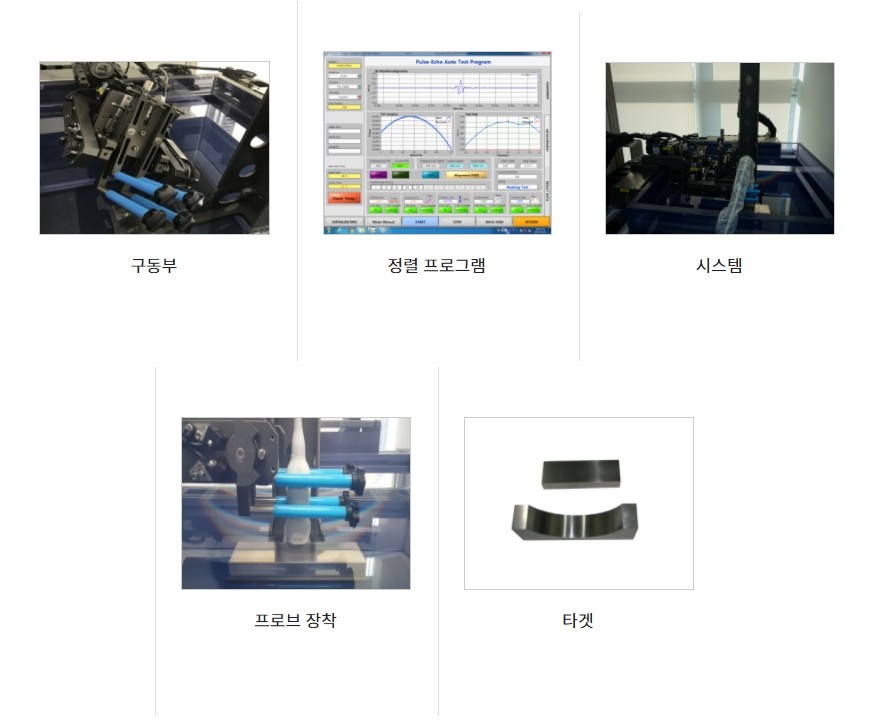

IMPSYSTEM의 펄스-에코 시스템은 자동정렬, 파형측정 및 분석, Raw Data 저장을 지원하고 있습니다.

Specification

H/W 스펙

1. Water Tank Size

- 540 (L) X 550 (W) X 540 (H)

2. Linear Axis

- X travel range : 345 ㎜, Step : 1 ㎛

- Y travel range : 60 ㎜, Step : 1 ㎛

- Z travel range : 400 ㎜, Step : 1 ㎛

3. Rotation Axis

- Azimuth travel angle : ± 30 º, Step : 1/1000 º

- Elevation travel angle : ± 30 º, Step : 1/1000 º

Feature

특징

1. 자동 Alignment

- Alignment Algorithm 적용

- Linear & Convex Type 프로브 지원

2. Post - Process

- Raw Data를 이용한 사용자의 Post-Process 파일 적용

3. Focal depth Detecting

- 정확한 Focal depth 위치 탐지

Program Description

프로그램 리스트

1. Configuration

- Alignment Parameter 설정

- Peak to Peak Parameter 설정

- Connector Pin-map 설정

2. Calibration

- 모션 초기화 및 오실로스코프 셋팅

- impulse 최대 전압 측정

3. Alignment

- Linear & Convex Type 자동 정렬

4. Peak Detecting

- 에코 파형의 최대 Peak Voltage 각도 탐지

5. Measurement

- 전체 채널 파형 측정 및 FFT 변환

6. Save

- Raw Data 저장 및 Report

Option

옵션 리스트

1. 타겟 ( customizable )

- Linear Target

- Curved Target

2. Fixture

- Universal Fixture
