상세설명
특징

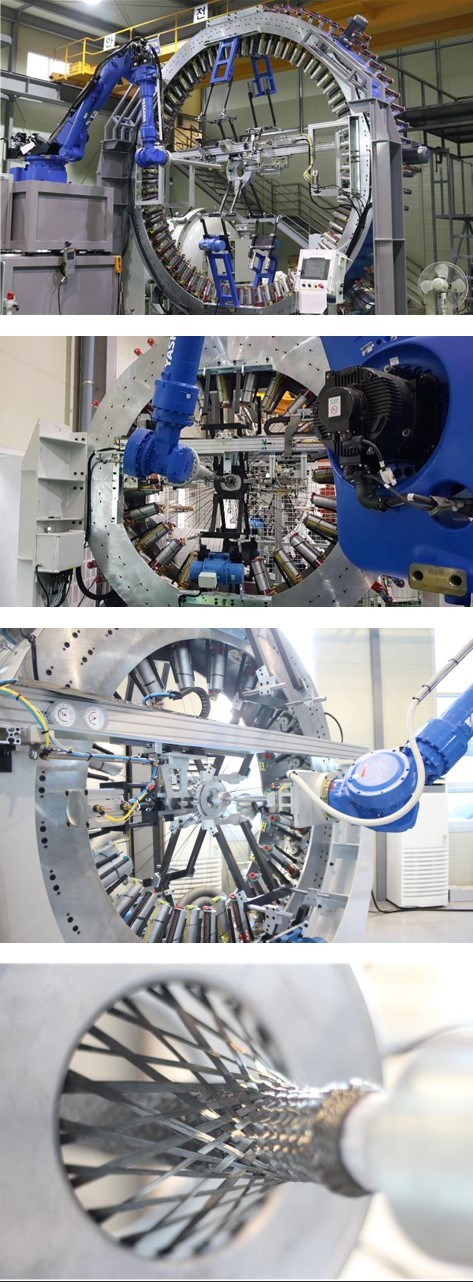

- 종래의 2D 브레이딩 장비를 응용한 방식
- 장착되는 보빈 캐리어를 브레이딩 장비의 원주방향으로 장착하여 장비 프레임의 중심부에서 프리폼 제조
- 섬유간 마찰 및 섬유원복을 위한 거리를 줄여 섬유 손상을 최소화
- 로봇을 적용하여 다양한 곡률 및 형상을 지닌 3차원 프리폼을 자동화 생산
사양
|
Radial Braiding 48 |
Radial Braiding 72 |
Radial Braiding 144 |
|
|
Dimension(mm) |
2300(W) x 1500(L) x 2300(H) |
2400(W) x 1600(L) x 2900(H) |
5400(W) x 2400(L) x 5500(H) |
|
Braiding Carrier |
48EA |
72EA |
144EA |
|
Axial Yarn |
24EA |
36EA |
72EA |
|
Bobbin Dimension |
55mm x 178mm / 350ccm |
||
|
Speed (Horn gear r.p.m.) |
max.120rpm |
||
|
Axial Yarn Creel |
Inner Frame Attachment |
||
|
Option |
Bobbin spare : 48EA |
Bobbin spare : 72EA |
Bobbin spare : 144EA |
|
Winder 1set, Bobbin winder 1set, Dust collector 1set, Carrier spare : 2EA |
|||
