상세설명
특징
- 조작방법은 1C 타입(표준장비)와 2C타입(옵션)이 있습니다.
- 1C 타입(양쪽 누름 버튼식) : 수동행정 · 안전1행정
- 2C 타입(광성식) : 수동행정 · 1행정 · 연속행정 - 컴팩트 구조로 설계된 C형 후렘은 전면이 개방되어 작업성이 매우 우수합니다.
- 적용범위는 Drawing, Bending, Stamping, Upsettting 등 다기능 산업가공기입니다.
- 특수한 구조의 실린더와 유압기기로 고속화를 이루어 작업능률이 강화되었습니다.
- 저소음 펌프의 채용으로 보다 조용한 운전이 되어 소음공해 등의 염려가 없습니다.
- 압력계 및 센서가 디지털로 되어있어 압력조정이 용이하다.
Features
- Two different mode is available. 1C-Type(both-hands operation) & 2C-Type(reflective safety device)
- The C-flame design features great accessibility from the machine front.
- Remarkable high speed is produced by virtue of special cylinder & unique oil hydraulic circuits.
- With low noise pump adopted in this machine the noise level is very much limited.
- One can easily adjust pressure by digital sensor and pressure gauge.

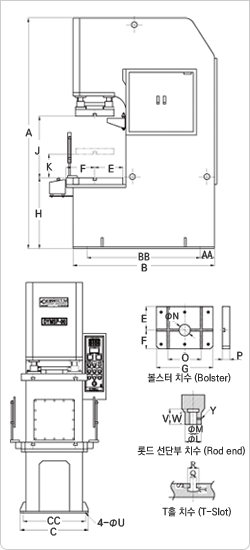

Dimension
| Model | DYMSP 5 |
DYMSP 10/20 |
DYMSP 30 |
DYMSP 40/50 |
DYMSP 70 |
DYMSP 100 |
|---|---|---|---|---|---|---|
| A | 1,800 | 2,070 | 2,270 | 2,500 | 2,700 | 2,900 |
| AA | 80 | 100 | 100 | 215 | 225 | 225 |
| B | 880 | 1,100 | 1,400 | 1,630 | 1,650 | 1,750 |
| BB | 720 | 900 | 1,200 | 1,200 | 1,200 | 1,300 |
| C | 520 | 620 | 670 | 720 | 750 | 780 |
| CC | 480 | 560 | 610 | 660 | 680 | 720 |
| E | 200 | 250 | 300 | 300 | 300 | 350 |
| F | 220 | 200 | 250 | 300 | 300 | 300 |
| G | 480 | 600 | 650 | 700 | 700 | 700 |
| H | 660 | 720 | 750 | 750 | 800 | 850 |
| J | 550 | 450 | 550 | 650 | 650 | 700 |
| K | 200 | 150 | 200 | 250 | 250 | 250 |
| L | 60 | 85 | 125 | 170 | 170 | 180 |
| M | 25 | 35 | 50 | 60 | 60 | 60 |
| N | 70 | 120 | 140 | 150 | 150 | 150 |
| O | 300 | 350 | 400 | 450 | 450 | 450 |
| P | 60 | 70 | 70 | 70 | 70 | 80 |
| Q | 18 | 18 | 22 | 22 | 22 | 22 |
| R | 38 | 30 | 38 | 38 | 38 | 38 |
| S | 15 | 18 | 20 | 20 | 20 | 20 |
| T | 12 | 13 | 16 | 16 | 16 | 16 |
| U | 20 | 20 | 22 | 25 | 25 | 25 |
| V | 55 | 80 | 120 | 120 | 120 | 120 |
| W | 30 | 30 | 350 | 35 | 35 | 50 |
| Y | M12 | M12 | M14 | M40 | M40 | M40 |
- 본 사양은 품질향상을 위해 예고없이 변경될 수 있습니다.
(The specification can change for the quality improvement without notice.) - 본 사양은 주문자 용도에 따라 특별 사양도 제작 가능합니다.
(The specification is possible to make the special specification depending on the purchaser’s use.)
기본사양
- 광전자식, 양수조작식 안전장치 부착
- 안전블록
- 방진패드
- 디지털 압력계
- 고속 이중실린더
Basic Specifications
- Optical/Electronic, Operational Safety Device
- Safety Block
- Oscillation-resistant Pad
- Digital Pressurer
- High-speed Dual Cylinder
Specifications
| 모델명 Model | DYMSP 5 |
DYMSP 10 |
DYMSP 15 |
DYMSP 20 |
DYMSP 30 |
DYMSP 40 |
DYMSP 50 |
DYMSP 70 |
DYMSP 100 |
|
|---|---|---|---|---|---|---|---|---|---|---|
| Max. Capacity | ton | 5 | 10 | 15 | 20 | 30 | 40 | 50 | 70 | 100 |
| Open Height | mm | 450 | 450 | 450 | 450 | 550 | 650 | 650 | 650 | 700 |
| Cylinder Stroke | mm | 200 | 300 | 300 | 300 | 350 | 400 | 400 | 400 | 450 |
| Cylinder Diameter | mm | 75 | 105 | 105 | 120 | 150 | 170 | 185 | 230 | 260 |
| Down Speed | mm/sec | 255 | 331 | 331 | 372 | 284 | 290 | 278 | 125 | 273 |
| Ceompression Speed | mm/sec | 40.8 | 27 | 27 | 23.2 | 20.2 | 49.2 | 16.4 | 10.6 | 17 |
| Up Speed | mm/sec | 317 | 291 | 291 | 285 | 308 | 291 | 308 | 125 | 226 |
| Pump Discharge | l/min | 9.4 | 14 | 14 | 15.8 | 21.4 | 66.9 | 26.5 | 26.5 | 54.3 |
| Max. Service Pressure | kg/㎡ | 120 | 116 | 170 | 174 | 170 | 178 | 185 | 169 | 188 |
| Motor | Hp | 3 | 5 | 5 | 8 | 10 | 10 | 15 | 20 | 25 |
| Tank Capacity | ℓ | 90 | 85 | 85 | 85 | 140 | 200 | 240 | 240 | 290 |
| Weight | kg | 900 | 1,600 | 1,600 | 2,000 | 2,600 | 3,000 | 3,400 | 4,000 | 4,600 |
