상세설명
특징
- 고성능 · 고도의 정밀성 · 생산성을 목적으로 설계된 Press입니다.
- 가압력을 자유롭게 조정할 수 있으므로 제품이 정확합니다.
- 하강속도 · 가압속도가 종전의 Press보다 고속입니다.
- Simple한 구조의 frame은 충분한 강성을 가진 강판구조로 되어 있습니다.
- 각 부에 부착된 제어반 및 안전 장치는 작업자의 안전과 작업성을 충분히 보장합니다.
- 압력계 및 센서가 디지털로 되어있어 압력조정이 용이합니다.
Features
- This press is designed for the high-efficiency, high productivity.
- This system produces the quality products by freely controlling the pressure.
- Rise and drop in speed pressured are faster then those of existing presses.
- This press has a sufficient strength of plate as adopting a simple construction of frame.
- Control board and safety devices on each partsecure the security and workability of workers.
- One can easily adjust pressure by digital sensor and pressure gauge.

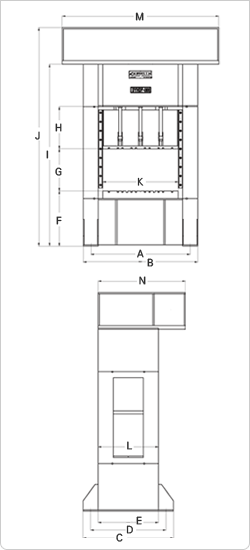

Dimension
| Model | DYHDP 150 |
DYHDP 200/250 |
DYHDP 300 |
DYHDP 400 |
DYHDP 500 |
DYHDP 600 |
DYHDP 700 |
DYHDP 800 |
|---|---|---|---|---|---|---|---|---|
| A | 1,490 | 1,790 | 2,240 | 2,440 | 3,020 | 3,150 | 3,500 | 3,800 |
| B | 1,740 | 2,040 | 2,640 | 2,840 | 3,418 | 3,550 | 4,000 | 4,300 |
| C | 1,600 | 1,800 | 2,120 | 2,120 | 2,390 | 2,390 | 3,000 | 3,300 |
| D | 1,310 | 1,510 | 1,820 | 1,820 | 2,090 | 2,090 | 2,500 | 2,800 |
| E | 1,020 | 1,220 | 1,520 | 1,520 | 1,790 | 1,790 | 2,000 | 2,300 |
| F | 1,300 | 1,300 | 1,320 | 1,320 | 1,520 | 1,520 | 2,330 | 2,330 |
| G | 800 | 1,200 | 1,400 | 1,500 | 1,600 | 1,800 | 1,800 | 2,000 |
| H | 675 | 675 | 1,000 | 1,000 | 1,000 | 1,000 | 1,300 | 1,300 |
| I | 3,425 | 3,825 | 4,635 | 4,735 | 4,910 | 5,110 | 6,940 | 7,340 |
| J | 4,525 | 4,825 | 5,823 | 5,923 | 6,540 | 6,740 | 9,180 | 9,580 |
| K | 1,200 | 1,500 | 1,800 | 2,000 | 2,500 | 2,700 | 2,700 | 3,000 |
| L | 1,000 | 1,200 | 1,500 | 1,500 | 1,500 | 1,500 | 1,500 | 1,800 |
| M | 2,740 | 3,040 | 3,640 | 3,640 | 4,230 | 4,230 | 5,400 | 5,700 |
| N | 1,720 | 1,920 | 2,120 | 2,120 | 2,830 | 2,830 | 2,900 | 3,200 |
- 본 사양은 품질향상을 위해 예고없이 변경될 수 있습니다.
(The specification can change for the quality improvement without notice.) - 본 사양은 주문자 용도에 따라 특별 사양도 제작 가능합니다.
(The specification is possible to make the special specification depending on the purchaser’s use.)
Specifications
| 모델명 Model |
오픈 하이트 Open Hight |
행정거리 Stroke |
볼스타면적 Size of Bolster |
모터용량 Motor |
쿠션능력 Cushion Capacity |
쿠션행정거리 Cushion Stroke |
기계중량(약) Weight |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | Hp | Ton | mm | Ton | |
| DYHDP-150 | 800 | 550 | 1200×1000 | 30 | 50 | 280 | 20 |
| DYHDP-200 | 1000 | 800 | 1500×1200 | 40 | 70 | 300 | 25 |
| DYHDP-250 | 1200 | 900 | 1500×1200 | 50 | 80 | 300 | 30 |
| DYHDP-300 | 1400 | 1000 | 1800×1500 | 60 / 20 | 100 | 350 | 40 |
| DYHDP-400 | 1500 | 1000 | 2000×1500 | 75 / 20 | 150 | 350 | 50 |
| DYHDP-500 | 1600 | 1200 | 2500×1500 | 100 / 20 | 200 | 400 | 60 |
| DYHDP-600 | 1800 | 1200 | 2700×1500 | 100 / 20 | 200 | 500 | 80 |
| DYHDP-700 | 1800 | 1200 | 2700×1500 | 60 / 40 | 250 | 500 | 80 |
| DYHDP-800 | 2000 | 1400 | 3000×1800 | 75 / 40 | 300 | 600 | 100 |
