◆ 제품 특징 ◆
▶ 액체 미량용 유량센서로써 주로 케미칼라인 실험이나 정밀 제어용으로 사용.
▶ 재질 및 유량에 따라 다양한 선택폭.
▶ 스위스(DIGMESA)의 정밀 기술로 제작.
▶ 성능대비 저렴한 가격.
▶ 지시부 분리형-지시부는 별매.
▶ 점도 15cp 미만의 액상에 사용.
♠ 주 의 / 수평 설치 권장.
♣ 재질 : Body / PBT(Polybutylen Terephthalate) 35%GF (Arnite)
Bearing Pin(Shaft) / INOX 1.4305 (SUS 304)
Impeller / PVDF (Using 2 Magnets)
Magnet / Ceramic Sr FeO Nozzel / SUS 304
O-Ring / Silicon(MVQ)
♣ 최고사용온도 : -10 ~ 65℃
♣ 최고사용압력 : 20bar미만(20℃기준)
♣ 유량 정밀도 : ±2%
♣ 유량 재현성 : ±0.5%

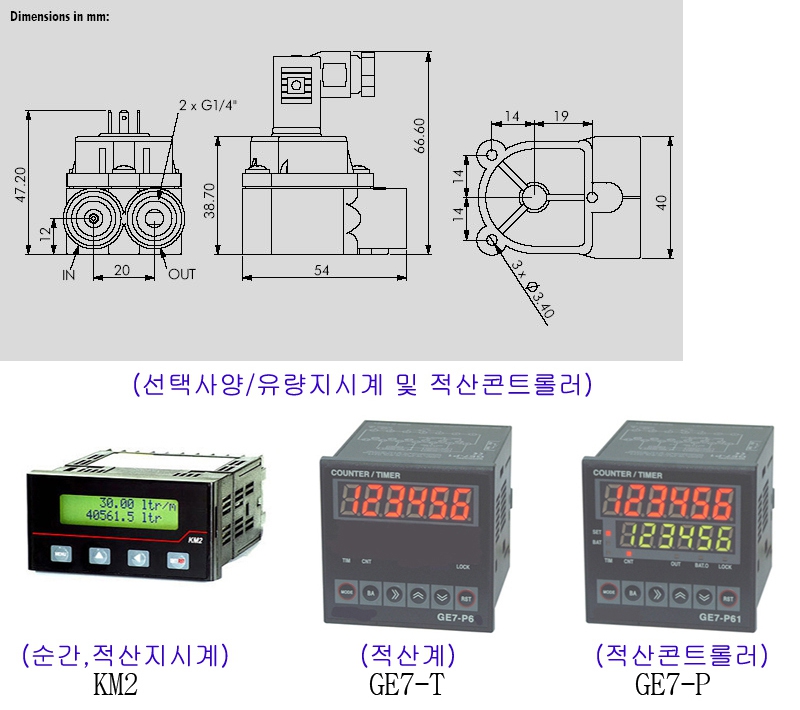

♣ 연결구 : G1/4", Female Thread
♣ 출력 사양 : Open Collector, NPN
♣ 사용 전원 : 4.5 ~ 24VDC
*제품 사양*
|
유체통과 노즐사이즈 |
Pulse/Liter |
cc/Pulse |
최소유량(ℓ/min) |
최대유량(ℓ/min) |
|
￠1.0㎜ |
2223 |
0.4499 |
0.030 |
0.58 |
|
￠1.5㎜ |
1386 |
0.7216 |
0.042 |
1.34 |
|
￠2.0㎜ |
1013 |
0.9869 |
0.060 |
2.32 |
|
￠2.5㎜ |
754 |
1.3252 |
0.080 |
2.74 |
|
￠3.3㎜ |
509 |
1.9612 |
0.140 |
5.36 |
|
￠5.6㎜ |
256 |
3.9100 |
0.180 |
8.30 |
