◆ 제품 특징 ◆
♣ 낮은 압력손실 빠른응답속도 정밀급으로 제작되어 교정 및 기준기급으로 사용
▶ 0.004초의 Flow 응답속도
▶ 지시치의 ±2%인 고정확도(유량계 기준기급 사용가능)
▶ 낮은 압력 강화(Low Pressure Drop)
▶ 편리한 아날로그 유속 출력
▶ 유속,유량 (압력,온도/4040만 해당)의 다양한 디지털 출력
▶ 온도 및 압력 보상 기능 내장
▶ NIST에 근거한 성적서 기본/포함
▶ 실시간 유속 조절-시간과 경비 절감 (4040)
▶ Standard 또는 Volumetric 측정 선택
◆ 응용 분야 ◆
▶ 개인 휴대용 air sampling pump, high volume sampling pump등의 측정.
▶ 시료 채취중 (주기적인) 유량체크.
◈ 작동 원리 ◈
♣ TSI의 Thermal Mass Flowmeter들은 Flow stream에 노출되는 센서가 2개입니다. 백금 박막 센서는 가열되면서 일정한 온도를 유지합니다. 기체가 여기를 지날때 질량유속에 비래해 센서로 부터 열을 빼앗습니다. 이때 기체의 온도를 Thermistor로 측정하여 유량을 측정하는 것입니다.(Thermistor는 온도 보상을 하는 역활도 합니다.)

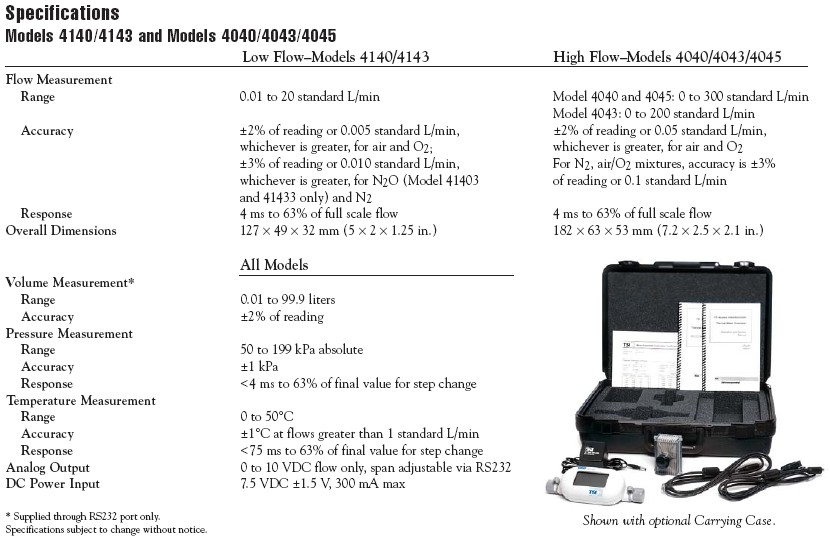

*제품 사양*
|
MODEL
|
4143(Low Flow)
|
|
유량측정범위
|
범위
|
정도
|
응답속도
|
|
0.01~20std. L/min
|
Air 또는 O2 : 지시치의 ±2% 또는 0.005 std. L/min
N2 에 대해 : 지시치의 ±3% 또는 0.010 std. L/min
|
0.004초 이내
|
|
체적측정정도
|
0.01 ~ 99.9 Liters
|
지시치의 ±2%
|
0.004초 이내
|
|
사용(절대)압력
|
50 ~ 199kpa
|
±1 kpa
|
0.004초 이내
|
|
사용 온도
|
0 ~50℃
|
1 L/min 이상에서 ±1 ℃
|
0.075초 이내
|
|
Inlet/outlet 직경
|
9.525mm(4143) / 6.35mm(4140)
|
|
가스 캘리브레이션 및 가스계산
|
Air, O2
N2
|
|
디스플레이 단위
|
L/min, standard L/min, cm3/min, std cm3/min
|
|
Analog출력
|
(0 ~10V)DC, (RS-232를 통한) zero 및 span 조절
|
|
DC 전원 입력
|
7.5VDC ± 1.5 V, 300mA max (AC)
|
|
크 기
|
127×49×32mm
|
|
MODEL
|
4040(High Flow)
|
|
유량측정범위
|
범위
|
정도
|
응답속도
|
|
0 ~ 300 std. L/min
|
Air 또는 O2 : 지시치의 ±2% 또는 0.05 std. L/min
N2 에 대해 : 지시치의 ±3% 또는 0.1 std. L/min
|
0.004초 이내
|
|
체적측정정도
|
0.01~99.9Liters
|
지시치의 ±2%
|
0.004초 이내
|
|
(절대)압력
|
50 ~ 199Kpa
|
±1Kpa
|
0.004초 이내
|
|
온도
|
0 ~ 50℃
|
1 L/min이상에서 ±1℃
|
0.075초 이내
|
|
Inlet/outlet 직경
|
22mm, ISO tapered(4040) / 0.5"(4043) / 0.75"(4045)
|
|
가스 캘리브레이션 및 가스계산
|
Air, O2
Air/ O2 Mixture, N
|
|
디스플레이 단위
|
Volumetric Liters/minute (L/min), Standard Liters/min (std cm3/min)
|
|
Analog출력
|
(0 ~10V)DC, (RS-232를 통한) zero 및 span 조절
|
|
DC 전원 입력
|
7.5VDC ± 1.5 V, 300mA max (AC)
|
|
크 기
|
182×63×53mm
|
|
