강력하고 경량의 소형 도트핀 마킹기

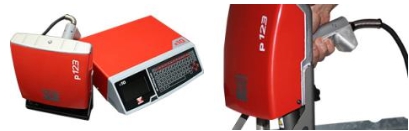

p123 휴대용 도트핀 마킹기는 크고 접근이 어려운 부품의 마킹에 이상적입니다. 폭을 따라 특별히 설계된 아치형 전면 플레이트는 평면과 원통형 마킹 표면을 갖는 재질들 모두에 최적화된 마킹을 제공합니다. 솔레노이드에 의해 작동되는 마킹 핀(pin) 덕분에 p123는 최소한의 유지 보수만 필요합니다. 또한 외부 공압 시스템이 필요 없는 비공압 방식 입니다. 모든 재료 (플라스틱과 62HRC까지의 강철 금속을 포함)에 마킹이 가능하며, 안정적이고 일정한 품질과 정확한 정밀도를 유지 합니다.
견고한 주조 알루미늄 박스, ABS 커버 및 스테인리스 스틸 전면 플레이트가 결합된 p123은 강력하고 다양한 부문에서 높은 신뢰도를 제공하는 경량의 마킹 도구입니다.
사진 및 동영상
기계적 특징
|
마킹 윈도우 |
120 x 25 mm or 120 x 40 mm |
|
치수 |
277 x 207 x 218 mm |
|
중량 |
4.1 kg |
|
로봇 케이블 |
7.5m (가능한 15m까지) |
|
스타일러스 |
카바이드 60 mm |
|
안정 |
V-Shaped Front with Anti-Slip Surface |
|
설치 위치 |
4 프리셋 위치 |
전자적 기술 특징
자동화된 생산 라인의 완벽한 통합을 위해 최적화된 e10R 컨트롤러는 멤브레인 커버 키보드와 480 x 272 픽셀의 백라이트 LCD 컬러 스크린을 가지고 있습니다. 또한, 작업자에게 직관적이고 사용하기 쉬운 인터페이스를 제공합니다. e10R 컨트롤러는 즉각적인 시작과 원활한 브라우징을 제공하는 혁신적인 마이크로프로세서가 장착되어 있으며, 포괄적인 소프트웨어 제품군은 선형, 각형, 방사형 및 미러 이미지에 대한 마킹을 제공합니다. 전동식 컬럼 또는 회전 축을 제어하기 위해 옵션 사항인 3/4 축 회로판을 설치할 수 있습니다. 또한, 자가 진단 및 기계 히스토리 기능도 포함되어 있습니다.
e10R은 DIN 레일 장착 키트(옵션)를 사용하여 전기 캐비넷에 수직으로 장착할 수 있습니다. 완전히 밀폐된 스틸 외관은 내부 구성품들을 보호하여 매우 열악한 산업 환경에서도 사용할 수 있습니다.
|
치수 |
112 x 380 x 222 mm |
|
중량 |
5 kg |
|
LCD 화면 해상도 |
480 x 272 p. |
|
키보드 |
QWERTY 통합, 멤브레인 오버레이 |
|
전력 |
300W |
|
전원 공급 장치 |
단상, 85 ~ 260VAC, 50-60Hz |
|
제어 축의 수 |
2개(옵션으로 3개 또는 4개 축 사용 가능) |
|
카드 옵션 |
부스터(깊은 마킹) 및 이더넷 (통신) |
|
USB 포트: |
마킹 파일 전송 |
소프트웨어
|
마킹 파일 |
2000 이상 |
|
메모리 |
7110 Ko |
|
영숫자 문자 |
일련 번호, 날짜 코딩 |
|
로고 |
PC용 소프트웨어 제공 |
|
데이터 매트릭스 |
최대 348 문자(48 x 48 도트) |
|
폰트 |
Arial, Courier, OCR, OCRA |
|
스타일 |
각형, 방사형, 반전, 미러 |
|
속도 |
초당 최대 5 문자 |
|
문자 크기 |
From 0.1 mm to 99 mm |
|
충격력(impact power) |
9가지 레벨 조정 가능 |
|
깊이 |
최대 0.5 mm |
|
도트간 해상도 |
0.05 mm |
|
최대 스타일러스 스트로크 |
최대 8 mm |
|
근무조 관리(쉬프트 기능) |
10개 근무조 |
|
암호 보호 |
3 단계레벨의 보안 |
|
히스토리 기능 |
암호 보호 |
|
유지 관리 지원 |
자동 진단 컴포넌트 |
|
사용 가능한 언어 |
17 |
통신
|
포트 |
RS232, RS422, USB x 2, RS485, Profibus 및 이더넷(옵션) |
|
입력/출력 |
16 |
|
외부 키보드 입력 |
USB |
|
외부 출력 |
5V-0.5A 및 24V-0.5A |
|
로고 |
소프트웨어 생성 및 전송 |
|
PC에 파일 백업 |
전송을 위한 USB 키 |
|
데이터베이스 링크 |
옵션 |
