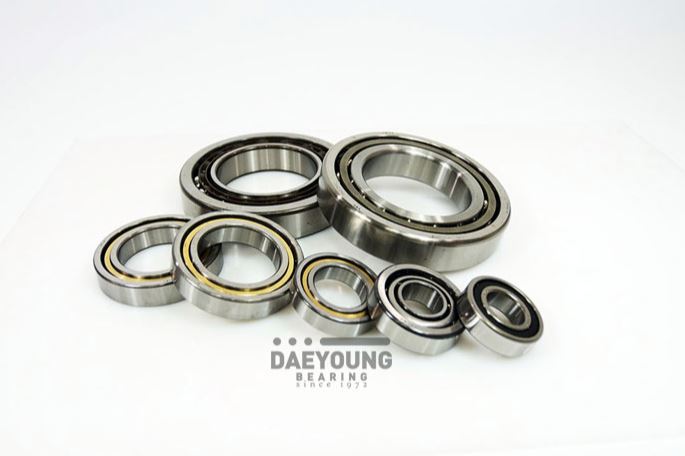

대영베어링_단열앵귤러베어링

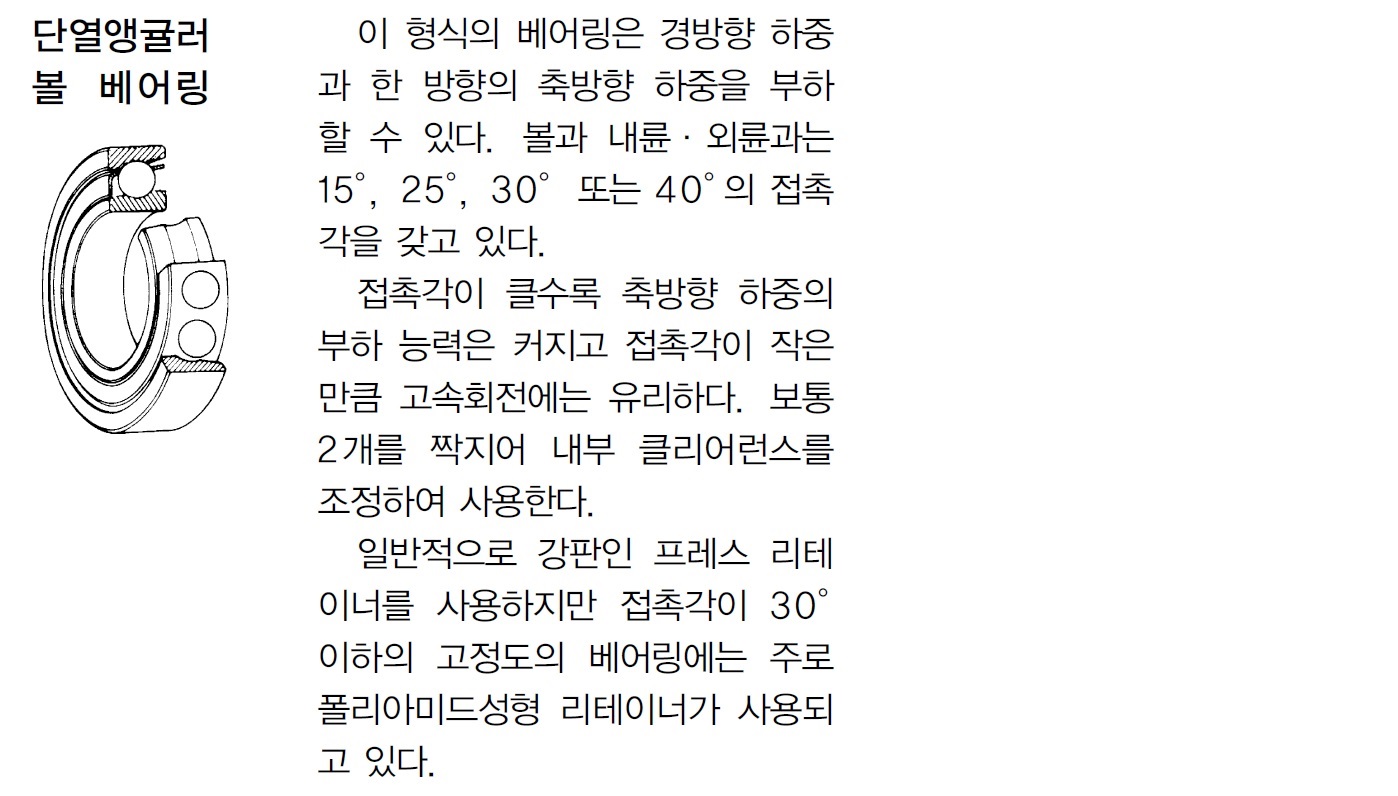

-이 형식의 베어링은 경방향하중과 한 방향의 축방향하중을 부하할 수 있다. 볼과 내륜·외륜과는 15°,25°,30°또는 40°의 접촉각을 갖고 있다.
-접촉각이 클수록 축방향 하중의 부하 능력은 커지고 접촉각이 작은만큼 고속회전에는 유리하다.
-보통 2개를 짝지어 내부 클리어런스를 조정하여 사용한다.
-일반적으로 강판인 프레스 리테이너를 사용하지만 접촉각이 30° 이하의 고정도의 베어링에는 주로 폴리아미드성형 리테이너가 사용되고 있다. 이 베어링은 접촉각을 갖고 있기 때문에, 한방향의 액셜하중 또는 합성하중을 받는 것에 적합하다.
-구조상 레이디얼하중이 걸리면 액셜 분력이 발생하므로, 2개를 서로 마주 보게 해서 사용하든가, 또는 2개이상을 조합한 베어링으로 해서 쓴다.
-단열 앵귤러 볼베어링은 예압을 가함으로서 베어링의 강성을 높일 수 있기 때문에 축의 회전정도가 요구되는 공작기계의 주축 등의 용도에 적합하다.
-통상, 접촉각이 30。(기호A) 및 40。(기호B)인 앵귤러 볼 베어링의 리테이너는 표1과 같이 되어 있지만, 용도에 따라 합성수지 머신드리테이너 또는 폴리아미드 성형리테이너도 사용할 수 있다.

-앵귤러볼베어링을 용도에 맞게 조합해서 사용하기도 한다.
-조합의 종류로서 외륜의 정면을 맞춘 정면 조합(DF형), 배면을 맞춘 배면조합(DB형), 그리고 똑같은 방향의 병렬조합(DT형)이 있다.
-DF형 및 DB형 조합의 베어링은 경방향하중과 양방향의 축방향 하중을 부하할 수 있으며 DT형은 한방향의 축방향 하중이 클 경우에 쓰인다.
(출처 : NSK)
