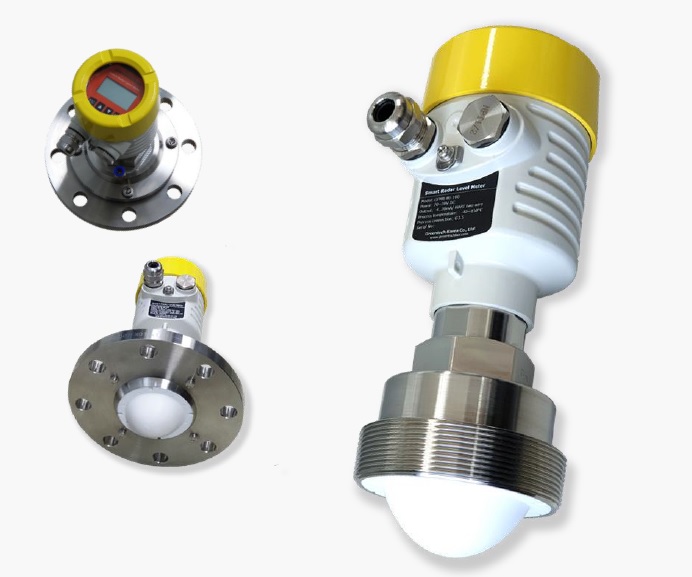

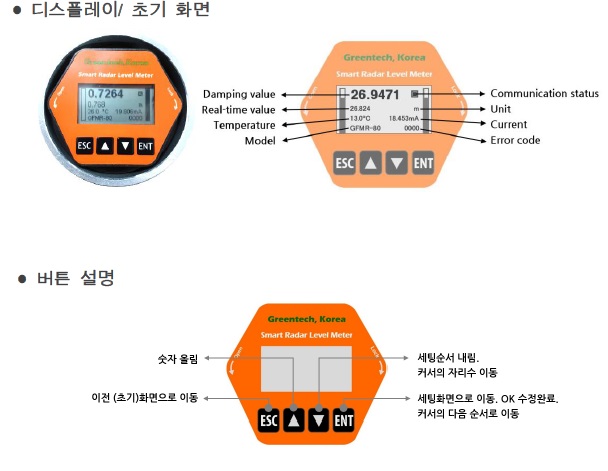

비접촉식레이다레벨미터/GFMR-80-D

■개 요
GFMR-80-D 레이다 레벨 미터는76~81GHz로 운용되는 주파수 연속 변조방식:Frequency Modulated Continuous Wave method (FMCW)의비접촉식 레이다레벨미터입니다

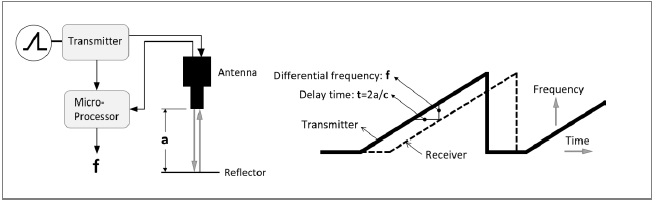

● 주파수변조 신호를 연속 발사하여 수신된 신호와의 주파수차이(Δf) 이용
 ● 전송주파수는 시간에 linear하게 증가하고 변조지속시간은 반사파가 되돌아 오는시간 이상 유지.
 ● 송수신 신호의 주파수 차이는 전송 신호의 시간 지연 차이(T)에 비례


          Δf = (df/dt)*T (df/dt is the swept frequency rate of change)

         a = c*T/2

■주요특징
 ■주요특징
 ● 자체 개발한 CMOS millimeter wave RF chip을 기반으로 보다 컴팩트한RF architecture를 실현하였으며 신호 대

        잡음 비율을 높여 작은 불감대(Dead band: 80mm)를 갖도록 하였다.
 ● 5GHz 작동 주파수 대역폭은 더 높은 측정 분해능과 정확도를 의미한다.
 ● 안테나 빔은 3°로, 주변 환경의 간섭을 최소화 할 수 있다.
 ● 2~3mm의 오차를 가질정도로 정확도가 좋다.
 ● 짧은 파장은 경사진 피 특정체에서 주파수의 반사 특성을 높이도록 되어 있다.
 ● 매우 작은 3°의 빔 앵글과 자기 적응형 자동 이득 알고리즘 기능을 가지고 있어 피측정체의 표면 반사 지점을 쉽게

        찾을 수 있다
 ● 반응 시간이 짧다: 80ms.
 ● 가짜 에코주파수를 쉽게 제거할 수 있다.
 ● PTFE 렌즈 안테나를 완전 씰링 하여 주파수 누설이 되지 않으며 안전하게 사용 할 수 있다.
 ● 원격 디버깅 및 원격 업그레이드 지원으로 현장 인력의 비용을 절감 시킬 수 있다.

■적용

     ● 고온,고압 탱크
 ● 분진,수증기, fume 등 심한 탱크
 ● 설치 공간이 왜소한 소형 반응기
 ● 화학 탱크
 ● 높은 정확성을 요구로 하는 탱크.
 ● 일반적인 미터로 측정하기 힘든 복잡한 여건의 탱크

■제품 사양

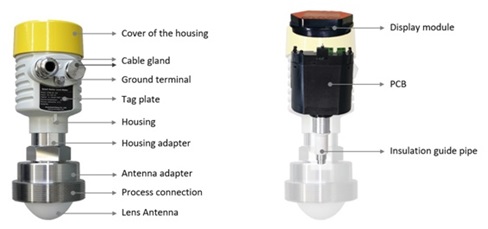

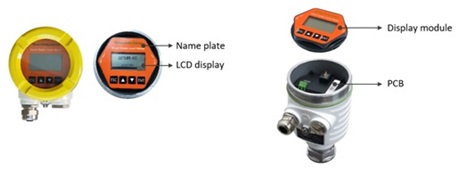

■구성도

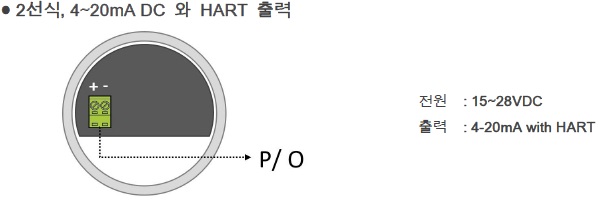

■배선도

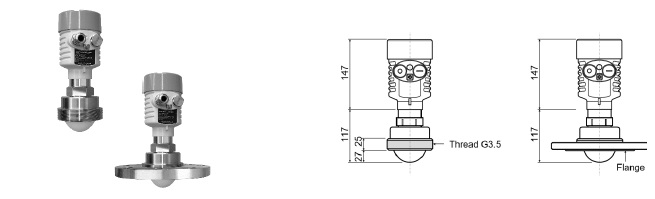

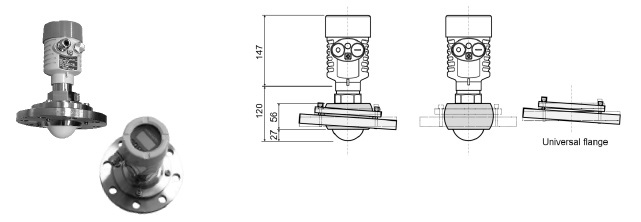

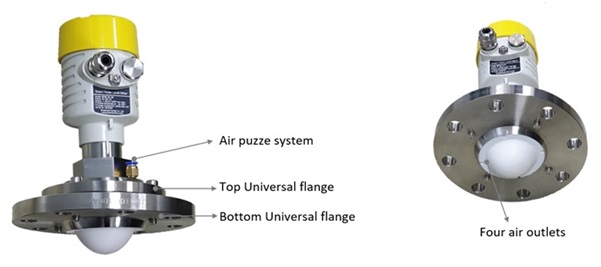

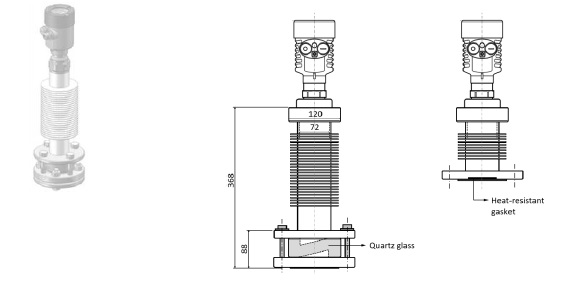

■제품 구성과 치수

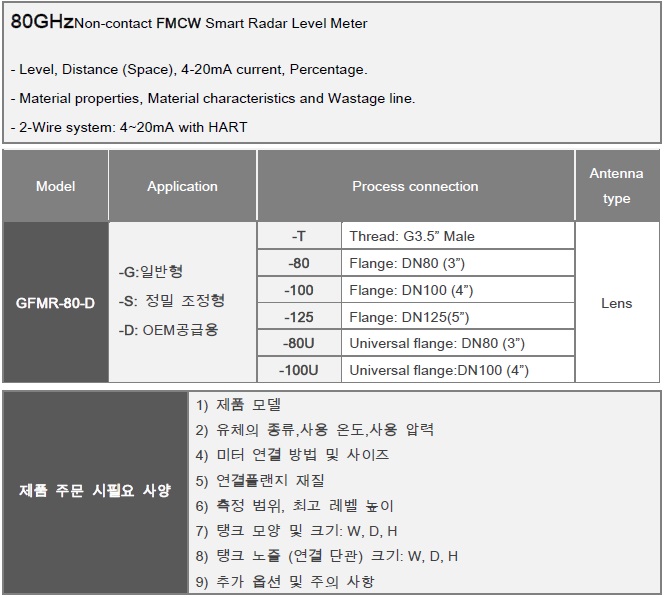

■제품 선정 코드
