살바니니가 생각하는 레이저
판금 분야의 오랜 현장 경험에 힘입어 살바니니는 파이버 절단 기술에 투자한 세계 최초의 회사가 되었습니다.

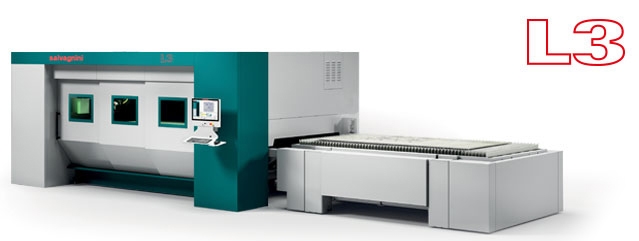

L3는 낮은 소비 전력과 운영 비용으로 환경과 작업자 및 작업성까지 존중하는 높은 생산성의 다재 다능한 레이저 절단 솔루션입니다.
| CHECKLIST | |
| 간편성: |
자동 파라미터 조정 |
| 인체 공학 디자인: | 항공기 형태의 구조 |
| 다재 다능: |
냉각 가스가 필요 없는 단일 렌즈의 헤드 사용 |
| 설정: | 자동 모듈 방식 |
| 품질: | 스마트 프로세스 솔루션 |
| 유연 자동화: | 정밀 무인 작업 가능 |
| 안전: | Class 1등급 장비 |
L3 기술 자료 (mm)
| 모델 | L3-30 | L3-40 | L3-4020 | L3-6020 |
| 작업 범위 | ||||
| X Y 작업테이블 | 3048x1524 | 4064x1524 | 4064x2032 | 6096x2032 |
| Z축 스트로크 | 100 | 100 | 100 | 100 |
| 최대 이송 속도 (m/min) | 140 | 140 | 140 | 140 |
| 가공 정밀도1: | ||||
| 위치 정밀도 Pa | 0.08 | |||
| 평균 위치 편차 Ps | 0.03 | |||
| 파이버 레이저 소스 | 2000 W | 3000 W | 4000 W | 6000 W (L) | 6000 W |
| 절단 능력 (두께)2 | |||||
| 연강 (S185JR,S235JR, RAEX 250 C LASER) | 0.5-15 | 0.5-20 | 0.5-20 | 0.5-20 | 0.5-25 |
| 스텐레스 (AISI 304, X5CrNi18-10 1.4301) | 0.5-10 | 0.5-12 | 0.5-15 | 0.5-20 | 0.5-20 |
| 알루미늄 (Al 99.5 EN AW 1050A) | 0.5-8 | 0.5-10 | 0.5-15 | 0.5-20 | 0.5-20 |
| 동판 (Cu-ETP CW004A H040 EN1652) | 0.5-5 | 0.5-8 | 0.5-8 | 0.5-10 | 0.5-10 |
| 황동판 (CuZn37 CW508L H055 EN1652) | 0.5-5 | 0.5-6 | 0.5-8 | 0.5-8 | 0.5-8 |
| 소비 전력3 | |||||
| 최대 소비 전력 (kW) | 16 kW | 18 kW | 21 kW | 28 kW | 28 kW |
- 최대 길이 축으로 VDI3441 기준에 의거 측정.
- 한계 두께의 절단 품질은 기하구조 및 자재의 품질, 시스템 작동 환경에 따라 달라질 수 있음. 최대 한계치에서는 하단 모서리에 Burr가 발생할 수도 있음.
- 실제 소비 전력은 표준 설정 및 표준 작업 사이클 환경에서 최대 파워를 계산한 것임
사전 공지 없이 데이터 수정할 수도 있음
