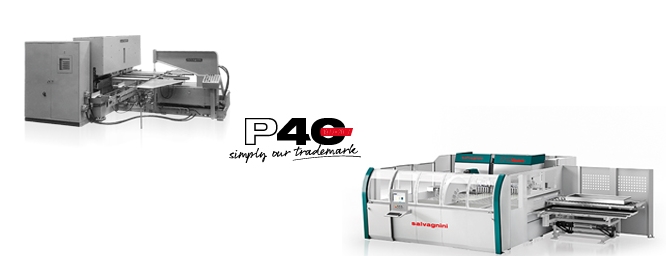

P4 자동 절곡기: 살바니니의 대명사
Factory 4.0의 세계로 초대합니다.
- P4는 Guido Salvagnini에 의해 1977년 최초 발명된 이후 오늘날까지 계속 진화하고 있습니다.
- 전세계 75개국에 약 3,000대 이상의 시스템을 공급했습니다.
- 살바니니는 가장 다양한 종류의 자동 절곡기를 제조 및 공급하고 있습니다.
- 살바니니는 4차 산업혁명의 흐름에 맞춰 전세계에서 가장 큰 자동 절곡기 공장을 보유하고 있습니다.
| CHECKLIST | |
| 유연성: |
0.4mm에서 3.2mm 두께까지 다양한 제품 생산 |
| 생산성: | 가공 공정 중 셋업으로 기종 교체 시간 제로화 |
| 스마트: | MAC 2.0 실시간 보정 기술로 균일하고 정확한 가공 품질, 제로 스크랩 |
| 편리성: | 직관적이고 쉬운 프로그래밍 소프트웨어 |
| 확장성: | Factory 4.0 환경에 맞춘 확장 모듈형 |
| 다재 다능: | 절단 프로파일 또는 연결 파트의 절곡을 위한 고객 맞춤 솔루션도 가능 |
| 다양성: | 가장 다양한 종류의 모델 보유 |
| 모델 | P4lean-2116 | P4lean-2120 | P4lean-2516 | |
| 기술 제원 | ||||
| 최대 공급 자재 길이 (mm) | 2495 | 2495 | 2795 | |
| 최대 공급 자재 폭 (mm) | 1524 | 1524 | 1524 | |
| 최대 회전 대각 길이 (mm) | 2500 | 2500 | 2800 | |
| 최대 절곡 가압력 (kN) | 330 | 330 | 660 | |
| 최대클램핑가압력 (kN) | 530 | 530 | 1060 | |
| 최대 절곡 길이 (mm) | 2180 | 2180 | 2500 | |
| 최대 절곡 높이 (mm) | 165 | 203 | 165 | |
| 최소 절곡 두께 (mm) | 0.4 | 0.4 | 0.5 | |
|
최대 절곡 두께 및 각도 – 연강, UTS 410 N/mm2 (mm) |
3.2 (±90°) 2.5 (±120°) 2.1 (±135°) |
3.2 (±90°) 2.5 (±130°) 2.1 (±135°) |
3.2 (±90°) 2.5 (±130°) 2.1 (±135°) |
|
| 최대 절곡 두께 및 각도 – 스텐레스, UTS 660 N/mm2 (mm) | 2.5 (±90°) 2.1 (±120°) 1.6 (±130°) |
2.5 (±90°) 2.1 (±125°) 1.6 (±135°) |
2.5 (±90°) |
|
| 최대 절곡 두께 및 각도 – 알루미늄, UTS 265 N/mm2 (mm) | 4.0 (±120°) 3.5 (±130°) |
4.0 (±120°) 3.5 (±130°) |
4.0 (±120°) |
|
| 모델 | P4lean-2520 | P4lean-3216 | |
| 기술 제원 | |||
| 최대 공급 자재 길이 (mm) | 3050 | 3495 | |
| 최대 공급 자재 폭 (mm) | 1524 | 1524 | |
| 최대 회전 대각 길이 (mm) | 3200 | 3500 | |
| 최대 절곡 가압력 (kN) | 660 | 660 | |
| 최대클램핑가압력 (kN) | 1060 | 1060 | |
| 최대 절곡 길이 (mm) | 2500 | 3200 | |
| 최대 절곡 높이 (mm) | 203 | 165 | |
| 최소 절곡 두께 (mm) | 0.5 | 0.5 | |
| 최대 절곡 두께 및 각도 – 연강, UTS 410 N/mm2 (mm) |
3.2 (±90°) |
3.2 (±90°) |
|
| 최대 절곡 두께 및 각도 – 스텐레스, UTS 660 N/mm2 (mm) |
2.5 (±90°) |
2.5 (±90°) 2.1 (±125°) 1.6 (±135°) |
|
| 최대 절곡 두께 및 각도 – 알루미늄, UTS 265 N/mm2 (mm) |
4.0 (±120°) |
4.0 (±120°) |
|
| 모델 | P4lean-3220 | P4lean-3816 | |
| 기술 제원 | |||
| 최대 공급 자재 길이 (mm) | 3850 | 3990 | |
| 최대 공급 자재 폭 (mm) | 1524 | 1524 | |
| 최대 회전 대각 길이 (mm) | 4000 | 4000 | |
| 최대 절곡 가압력 (kN) | 660 | 660 | |
| 최대클램핑가압력 (kN) | 1060 | 1060 | |
| 최대 절곡 길이 (mm) | 3200 | 400-3200 | 3200-3850 |
| 최대 절곡 높이 (mm) | 203 | 165 | |
| 최소 절곡 두께 (mm) | 0.5 | 0.5 | |
| 최대 절곡 두께 및 각도 – 연강, UTS 410 N/mm2 (mm) |
3.2 (±90°) |
3.2 (±90°) |
2.5 (±125°) |
| 최대 절곡 두께 및 각도 – 스텐레스, UTS 660 N/mm2 (mm) |
2.5 (±90°) |
2.5 (±90°) 2.1 (±125°) 1.6 (±135°) |
2.5 (±90°) 2.1 (±120°) 1.6 (±135°) |
| 최대 절곡 두께 및 각도 – 알루미늄, UTS 265 N/mm2 (mm) |
4.0 (±120°) |
4.0 (±120°) |
4.0 (±120°) |
| 모델 | P4-2225 | P4-3125 |
| 기술 제원 | ||
| 최대 공급 자재 길이 (mm) | 2815 | 3495 |
| 최대 공급 자재 폭 (mm) | 1524 | 1524 |
| 최대 회전 대각 길이 (mm) | 2820 | 3500 |
| 최대 절곡 가압력 (kN) | 440 | 510 |
| 최대클램핑가압력 (kN) | 660 | 780 |
| 최대 절곡 길이 (mm) | 2200 | 3100 |
| 최대 절곡 높이 (mm) | 254 | 254 |
| 최소 절곡 두께 (mm) | 0.5 | 0.5 |
| 최대 절곡 두께 및 각도 – 연강, UTS 410 N/mm2 (mm) | 3.2 (± 90°) 2.3 (± 135°) |
3.2 (± 90°) 2.3 (± 135°) |
| 최대 절곡 두께 및 각도 – 스텐레스, UTS 660 N/mm2 (mm) | 2.0 (± 90°) 1.6 (± 130°) |
2.0 (± 90°) 1.6 (± 130°) |
| 최대 절곡 두께 및 각도 – 알루미늄, UTS 265 N/mm2 (mm) | 4.0 (± 90°) 2.3 (± 130°) |
4.0 (± 90°) 2.3 (± 130°) |
표준 장비 기준의 수치임. 사전 공지 없이 데이터 수정할 수도 있음.
