◆ 일반 열전대 특징 ◆
비교적 빠른 응답속도를 가지고 있다.
-200℃부터 1,200℃(1600℃)까지 측정할 수 있다.
열악한 분위기에서 사용이 가능하고, 비교적 측온 정밀도가 높다.
온도가 기전력에 의하여 감지되었을 때 측정, 증폭, 조절, 신호의 변환 등 데이터의 응용범위가 다양하다.
경제적이고 다른 온도 센서들에 비해 광범위하게 응용될 수 있다 .

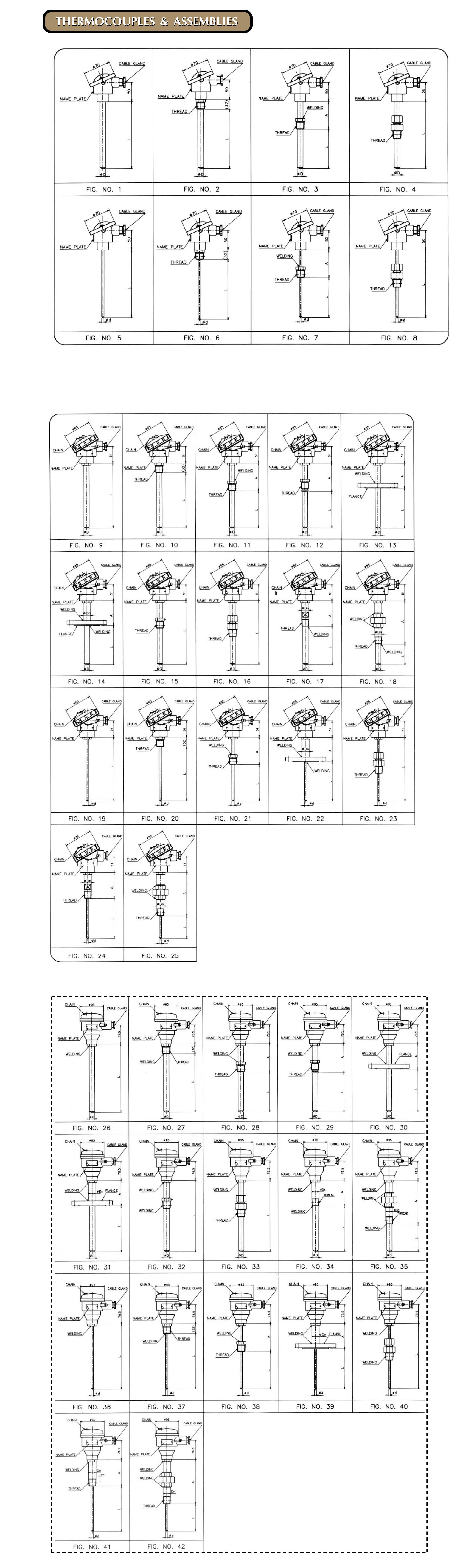

◆ 구성 요소 ◆
| 감지부 | 두개의 서로 다른 소선과 이 두선을 지탱해 주는 전기절연체, 그리고 측정 접점으로 이루어져 있다. |
| 보호관 | 보호관은 감지부를 부식, 산화 혹은 환원하는 분위기로부터 보호하기 위하여 사용되는데, 자기보호관이나 금속보호관이 사용된다. |
| Terminal | 감지부를 외부의 측정기기에 연결하기 위한 것으로 Terminal,Connector,Head등이 여러가지 형태로 제조되고 있다. |
| Process Connection |
열전대 본체를 측온하고자 하는 곳에 장착시키고, 유지보수를 편리하게 하기 위한 것으로 Flange, Fitting, Adaptor등이 있다. |
◆ 일반 열전대의 종류 ◆
귀금속 열전대(Noble Metal Thermocouple)
| Type | Combination of Element Wires | |
| Positive(+) Leg | Negative(-) Leg | |
| B |
70%Platinum, 30%Rhodium |
94%Platinum, 6%Rhodium |
| R |
87%Platinum, 13%Rhodium |
100%Platinum |
| S |
90%Platinum, 10%Rhodium |
100%Platinum |
비금속 열전대(Base Metal Thermocouple)
| Type | Combination of Element Wires | |
| Positive(+) Leg | Negative(-) Leg | |
| K |
Chromel(90%Ni, 10%Cr) |
Alumel(95%Ni, 2%Mn, 2%Al) |
| E |
Chromel(90%Ni, 10%Cr) |
Constantan(55%Cu, 45%Ni) |
| J |
99.5% Iron |
Constantan(55%Cu, 45%Ni) |
| T |
100% Copper |
Constantan(55%Cu, 45%Ni) |
| N |
Nicrosil(84% Ni, 14.2% Cr, 45% Si) |
Nisil(95%Ni, 4.4%Si, 0.15Mg) |
◆ Sheath 열전대 특징 ◆
감도가 대단히 예민하며 TIME LEG(HOT JUNCTION에서의 온도를 감지하는데 걸리는 시간)가 거의 없다.
수명이 길고 대단히 경제적이다.
유연성이 양호하여 굴곡이 많은 곳에 장치하기 좋으며 기계적 강도가 좋다.
내진성이 좋으며, 고온, 고압, 부식성의 분위기 등의 악조건에 최적이다.
측온 범위가 -200℃에서 +1200℃까지로 넓은 범위를 가진다.
| - Sheath 열전대
| Sheath 열전대 종류 | 금속Sheath 의 재질 | 금속Sheath의 외경 | 상용 한도 |
| K | A . B | 0.25~0.65 | ~500℃ |
| A . B | 1.0~2.0 | ~650℃ | |
| A . B | 3.0~3.2 | ~750 ℃ | |
| A | 4.5, 4.8 | ~800℃ | |
| B | 4.5, 4.8 | ~900℃ | |
| A | 6.0, 6.4 | ~800℃ | |
| B | 6.0, 6.4 | ~1000℃ | |
| A | 8.0 | ~900℃ | |
| B | 8.0 | ~1050℃ | |
| E | A . B | 1.0~2.0 | ~650℃ |
| A . B | 3.0~3.2 | ~750℃ | |
| A | 4.5, 4.8 | ~800℃ | |
| B | 4.5, 4.8 | ~900℃ | |
| A | 6.0, 6.4 | ~800℃ | |
| B | 6.0, 6.4 | ~900℃ | |
| A | 8.0 | ~800℃ | |
| B | 8.0 | ~900℃ | |
| J | A . B | 1.0~2.0 | ~450℃ |
| A . B | 3.0~3.2 | ~650℃ | |
| A . B | 4.5, 4. | ~750℃ | |
| A . B | 6.0, 6.4 | ~750℃ | |
| A . B | 8.0 | ~750℃ | |
| T | A . B | 1.0~2.0 | ~300℃ |
| A . B | 3.0~3.2 | ~350℃ | |
| A . B | 4.5, 4.8 | ~350℃ | |
| A . B | 6.0, 6.4 | ~350℃ | |
| A . B | 8.0 | ~350℃ |
* A : SUS316 / B : INCONEL 600
◆ RTD(측온저항체) 열전대 특징 ◆
온도변화에 민감하여 정밀한 측온이 가능하다.
안정성 뛰어나며 높은 정확성을 유지할 수 있다.
◆ 구성 요소 ◆
RTD는 RTD element(저항소자)와 lead Wire, Protection Tube, 그리고terminal로 구성된다.
◆ 측온 방법 ◆
2도선식(2-wire connection)
2도선식은 저항소자의 양끝에 각각 도선을 연결하여 사용한다. 다른 연결방식보다 경제적이지만,정밀한 측정에서는 적절 하지 않다.
3도선식(3-wire connection)
3도선식은 저항소자의 한 끝에 2개, 다른 끝 에 1개의 도선을 접속하고 도선저항의 영향을 제거할 수 있도록 설계된 방식이다. 가장 많이 사용되는 방식이다.
4도선식(4-wire connection)
4도선식은 저항소자의 양끝에 각각 2개의 도선을 접속하고, 도선 저항의 영향을 제거할 수 있도록 한 형식으로 한다. 다른 방식보다 가격이 높은 편이나 정밀한 측정이 가능하다.
Mica Type Platinum RTD Element
이 저항소자는 고순도 백금선으로 감겨진 mica plate로 구성되며 이 저항소자를 절연을 위하여
두 개의 micaplate로 감싸고 다시 두개의 Stainless Steel판으로 감싼다음 Stainless선으로 단단히 감아서처리한다. 다루기가 용이하고 안정적인 구조로 되어있어 가장 널리 쓰이는 방식이다.
Glass-sealed Platinum RTD Element
0℃에서의 저항성이 일반적인 범위 안에 들어가는 특별한 유리를 고순도 백금선이 감싸고 있는
형태이며 이 방식은 절연성이 우수하고 전압과 진동에 잘 견디며, 습기가 많거나 화학적으로
열악한 분위기에 강한장점이 있다.
Ceramic Type Platinum RTD Element
코일처리된 고순도 백금선을 Ceramic Body의 구멍안에 삽입한 형태로서 안정성이 뛰어나고 재활용이 용이하다.
