1 주문방법에 대한 설명
(1) 주문순서 : 형명(치수) , 계급 , 이중바늘 , 입력 , 최대지시치 , Over Scale
(2) 용어정리
◎ 형명 : 제품명
◎ 치수 : 가로 X 세로 X 판넬치수
◎ 계급 : 정도계급을 표시하는 숫자
예) 1.5급 = 최대지시치(F.S)에 대한 ±1.5%
◎ 이중바늘 : 전면부에 좌,우로 이동하여 설정할 수 있는 지침이 부착되어 있는 제품으로 ,
정상적인 운정상태를 누구나 쉽게 확인할 수가 있음.
참조> 이중지침 사진 첨부
◎ 입력 : 지침이 최대지시치(최대눈금)를 지시하는 전류 최대입력값을 의미함.
◎ 최대지시치 : 지시전기 계기 눈금의 최대값.(계기의 최대값 입력시 표시되는 눈금수)
◎ Over Scale : 순간 기동시 전류가 정격전류의 2~2배의 전류가 발생합니다. 위와 같은 경우에
사용되지 제품구매시 선택.(예 : 200%-- 순간 기동전류가 2배 발생시 사용)

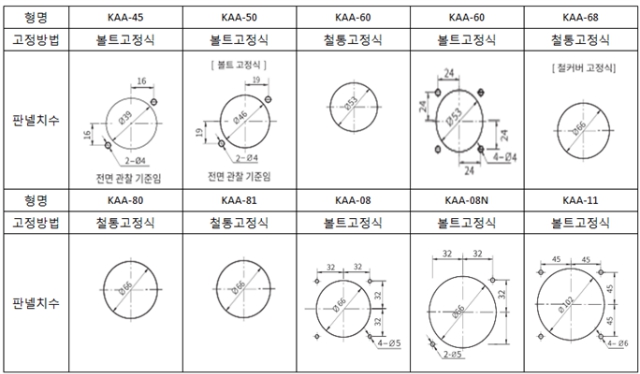

2. 형명별 판넬가공 치수 및 고정방식
※ 형명별 고정방식
(1) 볼트고정식 : KAA-45 , KAA-50 , KAA-60 , KAA-08 , KAA-08N , KAA-11
(2) 철통고정식 : KAA-60 , KAA-68 , KAA-80 , KAA-81
3. 기타
(1) KAA-45TY : 외부변환기와 같이 사용함.
(2) 입력(0.1A~ 1A미만) : KAA-45 , KAA-08 , KAA-08N , KAA-11제품에선 제작이 안됨.
(3) 계급 :
1.5급 : KAA-08 , KAA-08N , KAA-11
2.5급 : KAA-45 , KAA-50 , KAA-60 , KAA-68 , KAA-80 , KAA-81
