상세설명
| ■ 특징 | ||||||||||||||||||||||||||||
| 1. 버켓이 하향식으로된 구조이며, 기수분리가 확실하므로 Air 장애나 증기의 누설이 없는 에너지 절약형으로 설계 제작되었습니다. 2.작동압력에 따라 SEAT는 4종류로 구분되어 제작되므로 차압(ㅿp)에 알맞는 최대배출량을 갖도록 되었으며 저압에서 고압에 이르기까지 그 범위가 큽니다. 3.주요부품의 재질이 Stainless steel이고, DISC는 열처리되어 수명이 깁니다. 4.몸체의 재질이 구상흑연주철로 되어 있어 혹한기에 증기시스템의 가동중지로 인한 동파의 염려가 없습니다. |
||||||||||||||||||||||||||||
| ■ 사양 | ||||||||||||||||||||||||||||
| 1.적용압력: 0.35~ 4.0kgf/cm2 {0.035~0.4MPa} 4.0~ 8.0 kgf/cm2 {0.4~0.8MPa} 8.0~12.0kgf/cm2 {0.8~1.2MPa} 12.0~16.0kgf/cm2 {1.2~1.6MPa} 2.적용온도: MAX. 220℃ 3.접속방식: KS PT SCREWED 4.재 질: 몸체- 구상흑연주철 주요부- 스텐레스강 5.내압시험: 적용압력의 1.5배 |
||||||||||||||||||||||||||||

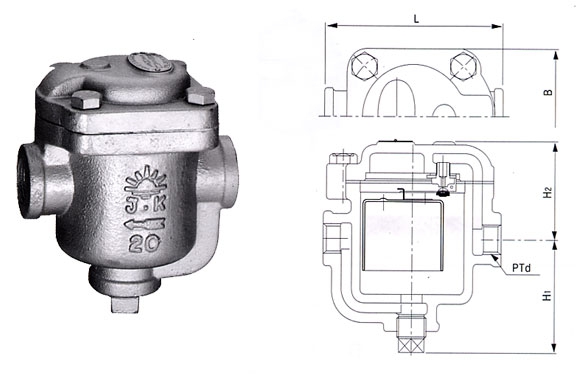

| ■ 치수 (Unit:mm) | ||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||
| ■ 호칭경 선정시 주의 사항 | ||||||||||||||||||||||||||||
| 1.호칭경을 선정할 때는 안전율을 감안하여 계획 배출량의 3배 이상의 용량을 선정하십시요. 2.트랩 출구측에 배압이 있을 때는 입구측과 출구측의 압력차에 의해 선정하여 주십시요. |
