■ 특징

직동형 감압 밸브로서 건축설비에 있어서 급수압력제어 펌프 직결에 의한 급수압력 제어, 보일러급수 등, 공장설비에 있어서 연료유, 윤활융, 공기 등의 압력제어에 광범위하게 사용되고 있습니다.
1. 소형으로 취급이 용이하고 구조가 간단하여 내구성이 우수합니다.
2. 중고층 빌딩의 고가 수조로부터 각층의 급수압력 제어에 특히 우수한 기능을 발휘합니다.
3. 압력조정이 간편하고 흐름의 상태를 안정하게 유지합니다.
4. 상부측의 분해 만으로 내부점검을 할 수 있도록 설계 제작되어 보수점검이 용이합니다.

■ 재질

NO	PART NAME	JRV-SF14
1	Body	CAST IRON
2	Bonnet	CAST IRON
3	Disc	SYNTHETIC RUBBER
4	Seat	CAST BRONZE
5	Stem	STAINLESS STEEL
6	Stem Guide	CAST BRONZE
7	Diaphragm	SYNTHETIC RUBBER
8	Spring	CARBON STEEL
9	O-Ring	SYNTHETIC RUBBER
10	Adjust Screw	BRASS
11	Cap	CAST IRON
12	Plug	CAST BRONZE
1.INLET PRESSURE		MAX 10 kgf/㎠{1.0MPa}
2.OUTLET PRESSURE		0.5~4.0, 4.0~8.0 kgf/㎠{0.05~0.4,0.4~0.8MPa}
3.MAX REDUCING RATIO		10 : 1
4.WORKING TEMP		80 ℃
5.WORKING FLUID		A.W.NL
6.CONNECION		10K RF Flange

Fluid symbol
1. A: AIR
2. W: WATER
3.NL : Noncorrosive Liquid
*주
1. 밸브전후의 최소차압: 0.5kgf/㎠{0.05MPa}
2. 최소 조정가능 유량 : 물 2~5ℓ/min, 공기 5~10N㎡/h
3. 몸체내압시험 15kg
4. 액체시 유체점도 800cSt 이하

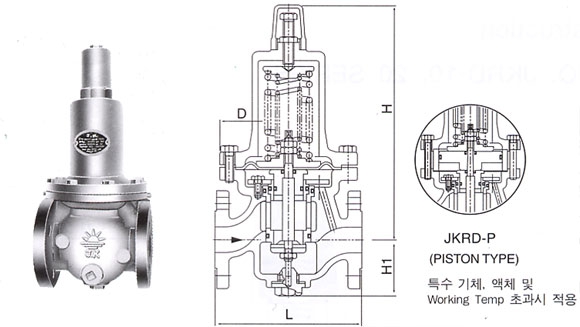

■ 치수 (Unit:mm)

SIZE	20A	25A	32A	40A	50A	65A	80A	100A	125A	150A
L	160	160	180	180	190	230	250	300	370	400
H1	62	62	70	70	75	100	100	125	150	160
H	255	266	335	335	345	405	420	475	585	615
D	142	142	174	174	174	218	218	250	340	340

*주문에 따라 플랜지는 ANSI규격으로도 제작할 수 있습니다.
