■ 특 징 (Unit:mm)

1. 특수 합성고무제 다이어프램을 사용하였으므로 밸브 개도량을 크게하여 대유량에서 안정된 작동을 합니다.
2. 최대 감압비가 큽니다.
3. 밸브 전후의 최소차압이 작습니다.
4. 2차측 압력을 최저압으로 사용 가능합니다.
5. 밸브의 구조가 간단하고 밸브의 작동시 작동부위가 작으므로 불순물에 의한 작동 불량을 줄일 수 있으며, 유지관리가 용이합니다.
6. 나사식으로 되어있어 설비시에 배관이 용이합니다.

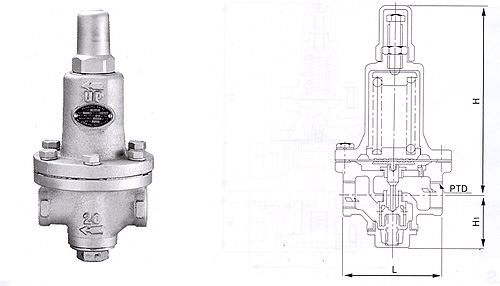

■ 치수 (Unit:mm)

SIZE	d	L	H₁	H	A	(kg)
15	½"	110	57	207	124	5.0
20	¾"	110	57	207	124	5.0
25	1	120	63	223	140	6.5
32	1¼"	150	78	278	166	12.0
40	1-½"	150	78	278	166	12.0

■ 사양

호칭경	15, 20, 25, 32, 40
적용유체	증기
유체온도	MAX 184℃
1차측 적용압력	MAX 10 kgf/㎠{1.0MPa}
2차측 조정압력 범위	0.2~2, 1.5~4 kgf/㎠{0.02~0.2,0.15~0.4MPa}
최대감압비	20 : 1
밸브전후의 최소차압	0.2 kgf/㎠{0.02MPa}
체절승압	MAX 0.2 kgf/㎠{002MPa}
OFFSET	0.2~ 2kgf/㎠ {0.02~0.2MPa}스프링 0.45kgf/㎠{0.045MPa}이내 (단, 설정압력 0.8 K 이하는 설정압력×0.5이내) 1.5~4kgf/㎠ 스프링 0.6kgf/㎠이내
최소조정가능유량	2~5kg/h
허용 누설량	정격 유량의 0.05%이하
접속 방법	PT SCREW
재질	몸통: 주철, 주요부: SUS, 다이어프램 : 합성고무
몸통내압시험	수압 20kgf/㎠{2.0MPa}

■ 용도

다용도용, 배관라인, 난방기기, 주방기기, 성형기기, 의료기기 등 증기설비의 감압에 최적
