■ 특징

건축설비 각종 공장설비 및 흡수식 냉동기등에 광범위 하게 사용되고 있습니다.

1. 파이롯트 작동식이므로 압축공기, 전기등의 보조동력이 필요하지 않고 직동식에 비해 용량이 많습니다.

2. 압력조정을 광범위하게 할 수 있으며 압력조정이 용이합니다.(JRV-SF11: 0.35~8kgf/㎠{0.035~0.8MPa}. JRV-SF21: 0.35~16kgf/㎠{0.035~1.6MPa})

3. JRV-SF11형은 실용신안 제 13137호 감압밸브의 여과장치의 내장으로 관내 스케일 및 불순물에 의한 작동장해를 사전에 예방하므로 우수한 성능을 발휘합니다.

■ 재질

NO	PART NAME	JRV-SF11	JRV-SF21
1	Body	CAST IRON	CAST CARBON STEEL
2	Top Cover	CAST IRON	CAST CARBON STEEL
3	Main Valve	STAINLESS STEEL	STAINLESS STEEL
4	Main Valve Seat	STAINLESS STEEL	STAINLESS STEEL
5	Piston	CAST BRONZE	CAST BRONZE or CAST IRON
6	Cylinder	CAST BRONZE	CAST ST.ST
7	Pilot Valve	STAINLESS STEEL	STAINLESS STEEL
8	Pilot Valve Seat	STAINLESS STEEL	STAINLESS STEEL
9	Diaphragm	STAINLESS STEEL	STAINLESS STEEL
10	Adjust Screw	BRASS	BRASS
11	Adjust Spring	CARBON STEEL	CARBON STEEL
12	Spring Case	CAST IRON	CAST IRON
1.INLET PRESSURE		2~10 kgf/㎠{0.2~1.0MPa}	2~20 kgf/㎠{0.2~2.0MPa}
2.OUTLET PRESSURE		0.35~1.0, 1.0~8.0 kgf/㎠ {0.035~0.1,0.1~0.8MPa}	1.0~16.0 kgf/㎠ {0.1~1.6MPa}
3.MAX REDUCING RATIO		10 : 1	10 : 1
4.WORKING TEMP		Max 220 ℃	Max 300 ℃
5.WORKING FLUID		S	S
6.CONNECION		10KFF Flanged	20KRF Flanged

Fluid symbol
1. S : Steam
*주
1. 2차측 조절압력은 1차측 압력의 80%이하가 되도록 조정하십시오
2. 밸브전후의 최소차압: 0.7kgf/㎠ {0.07MPa}
3. 디스크 시트 허용 누설량 : 정격 유량의 0.05%이하
4. 몸체내압시험 JRV-SF11: 15kgf/㎠{1.5MPa}, JRV-SF21:30kgf/㎠ {3.0MPa}

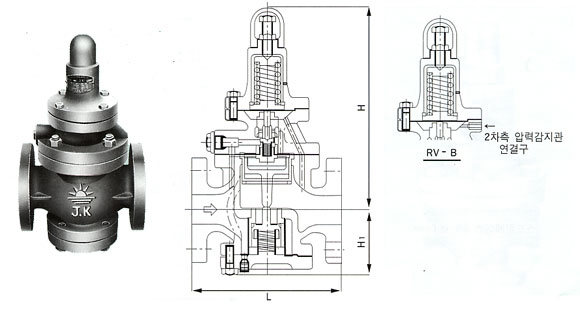

■ 치수 (Unit:mm)

MODEL	PART	15A	20A	25A	32A	40A	50A	65A	80A	100A	125A	150A	200A
JRV-SF11	L	165	165	170	185	200	220	250	290	340	390	420	550
	H1	75	75	75	85	85	92	110	130	155	180	195	250
	H	270	270	270	275	275	283	310	350	370	500	535	615
JRV-SF21	L	200	200	200	225	230	250	280	310	320	350	395	560
	H1	83	83	83	108	108	113	123	137	140	148	181	250
	H	292	292	292	307	301	325	366	445	445	459	466	620

*주문에 따라 플랜지는 ANSI규격으로도 제작할 수 있습니다.

상기제품들은 예고 없이 변경 될수 있습니다.
