■ 특 징

1. KS B 6276 "증기용 및 가스용 안전밸브" 규격에 준하여 설계 제품입니다.
2. 바란스 구조의 벨로우즈를 채용하여 배압의 영향을 받지않는 구조되어 있습니 다
3. 분출한 유체가 안전밸브 몸통 외부로 유출되지 않는 구조이므로 독성가스나 가연성 가스용으로 사용합니다.
4. 전량식 구조이므로 양정식 안전밸브에 비해 큰 분출량을 얻을 수있습니다.
5. 내부의 주요 재질이 STS 316으로 되어 있어 내식성이 우수합니다.

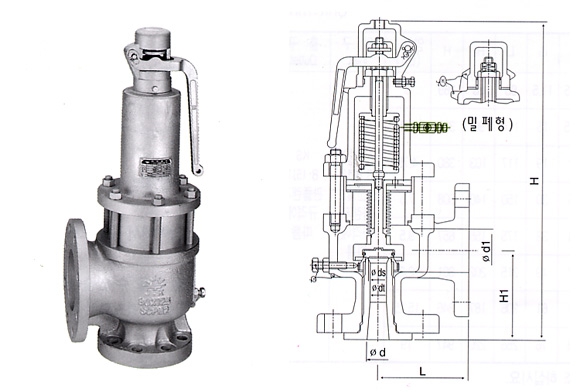

■ 치수표 (Unit:mm)

규격	d	d₁	d_S	dt	L	H₁	H	양정ℓ(Lift)	입구	출구
20A×40A	20	40	17.5	15	100	100	333	3.75	KS B 6216 안전밸브 플랜지 규격에 따름	KS B 1511관 플랜지 규격에 따름
25A×40A	25	40	22	19	100	104	372	4.75
25A×50A	25	50	22	19	100	104	372	4.75
40A×65A	40	65	35	30	115	119	476	7.5
50A×80A	50	80	44	38	128	130	544	9.5
65A×100A	65	100	57	49	144	150	635	12.25
80A×125A	80	125	71	61	162	168	701	15.25
100A×500A	100	150	88	76	190	203	825	19

■ 사양

형식	적용유체	적용압력 (kgf/㎠) {MPa}	최고온도(℃)	재질		접속	몸통수압 시 험
				본체	주요부
바란스 벨로우즈 (레바식)	기체(GAS)	0.7~1.0 {0.07~0.1} 1.0~3.0 {0.1~0.3} 3.0~6.0 {0.3~0.6} 6.0~12.0 {0.6~1.2} 12.0~22.0 {1.2~2.2}	400	CAST STEEL	STAINLESS STEEL	입구 : KS B 6216 안전밸브 플랜지 규격에 따름 출구 : KS B 1511 10kgf/㎠ 관 플랜지 규격에 따름	66kgf/㎠ {6.6MPa}
	액체

* 주문에 따라 입출구 플랜지를 관플랜지, ANSI규격으로도 제작할 수 있습니다.
