제품명 [JSV-FF41]형 전량식 안전밸브
구모델명 SSRF-HP
규격 15A~100A
간략소개 주로 대용량의 증기보일러, 각종 압력용기, 계장기기 등의 SAFETY VALVE, 펌프의 RELIEF VALVE 등에 사용되고 있습니다.
1. KS B 6216증기용 및 가스용 스프링 안전밸브 규격에 준하여 설계 제작된 제품입 니다.
2. 레바 부착형은 배출압력의 75% 이상 압력에서 수동으로 배출 검사를 할 수 있습니다.
3. 저양정식, 고양정식에 비해 큰 분출량을 얻을 수 있습니다.
4. 주요부는 특히 우수한 재질로 정밀가공을 하였으므로 우수한 성능을 발휘합니다.
5. 한국산업안전공단에 검정을 필한 제품입니다.
|

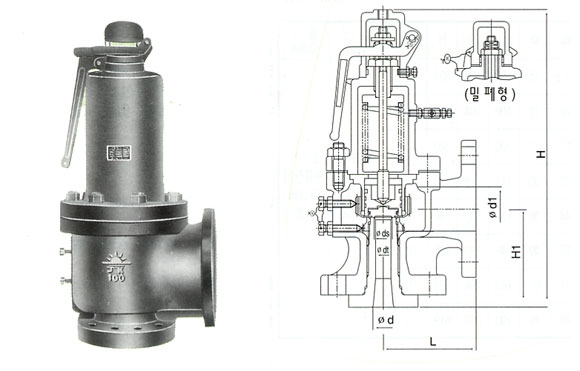

■ 치수표 (Unit:mm)
|
|
규격
|
d
|
d₁
|
dS
|
dt
|
L
|
H₁
|
H
|
양정ℓ(Lift)
|
입구
|
출구
|
|
15A×25A
|
15
|
25
|
13.5
|
11.5
|
96
|
90
|
285
|
3
|
KS B 6216 안전밸브 플랜지 규격에 따름
|
KS B 1511관 플랜지 규격에 따름
|
|
20A×40A
|
20
|
40
|
16.5
|
14
|
115
|
90
|
345
|
3.75
|
|
25A×50A
|
25
|
50
|
19
|
16
|
117
|
103
|
385
|
4.75
|
|
40A×80A
|
40
|
80
|
36
|
30
|
150
|
140
|
615
|
7.5
|
|
50A×100A
|
50
|
100
|
44
|
38
|
175
|
155
|
670
|
9.5
|
|
65A×150A
|
65
|
150
|
58
|
48
|
215
|
202
|
820
|
12.25
|
|
80A×150A
|
80
|
150
|
71
|
61
|
206
|
187
|
870
|
15.25
|
|
100A×200A
|
100
|
200
|
90
|
76
|
255
|
228
|
960
|
19.0
|
|
| ■ 사양 |
|
형식
|
적용유체
|
적용압력(kgf/㎠)
{MPa}
|
최고온도(℃)
|
재질
|
접속
|
몸통수압 시 험
|
|
본체
|
주요부
|
|
레바형
|
증기, 공기
|
22~33
{2.2~3.3}
|
400
|
CAST CARBON STEEL
|
STAINLESS STEEL
|
입구 : KS B 6216 안전밸브 플랜지 규격에 따름
출구 : KS B 1511 10kgf/㎠ 관 플랜지 규격에 따름
|
66kgf/㎠
{6.6MPa}
|
|
밀폐형
|
액체, 물(온수)
|
* 적용압력이 33kgf/㎠~49.5kgf/㎠용은 주문에 의해 제작합니다.(MODEL :JSV-FF51(SSRF-HP45) 주문에 따라 입출구 플랜지를 관플랜지, ANSI규격으로도 제작할 수 있습니다. |
