제조사 : TIME판매처 : (주)유유계기교역상사구입상담문의 : 02-2672-5572
◆ 제품 특징 ◆
가장 큰 ISO 인증 시험 장비 제조업체 중 하나 인 Time Group Inc.는 가장 혁신적인 휴대형 휴대용 표면 거칠기 게이지 및 프로파일 미터 중 하나 인 TIME3221 모델을 자랑스럽게 소개합니다.
TIME3221은 매우 넓은 측정 범위와 높은 정확도를 가지고 있습니다.
매우 미세한 표면부터 매우 거친 표면까지 측정 할 수 있습니다.
별도의 드라이버 유닛과 스타일러스는 쉽게 여유 공간을 확보 할 수 있습니다.
실시간 프로파일은 표면 상태에 대한 명확한 시각적 세부 사항을 제공합니다.
터치 스크린 또는 측면의 버튼으로 조작 할 수 있습니다.
사용자는 매뉴얼의 지침에 따라 테스터를 교정 할 수 있습니다.
편리한 마그네틱 플랫폼이 모든 유닛에 제공됩니다.
스타일러스 용 옵션 확장은 튜브 나 다른 좁은 공간에 접근해야하는 경우 사용할 수 있습니다.
TIME3221은 의심 할 여지없이 표면 조도 측정의 다양성을 확장합니다.
◆ 제품 기능 ◆
▶ 조도 표준 준수 : ISO1997, ANSI, DIN 및 JIS2001.
▶ 조도 파라미터 : Ra, Rp, Rv, Rt, Rz, Rq, Rsk, Rku, Rc, RPc, RSm, Rmr (c), tp, Rmr, Rpm, Rz1max, RzJIS, Rmax, Htp, Rδc, RΔq, Rδa, Pk, Pm, Pmr, Pm1, Mr2, A1, A2)에 대응하는 Pv, Pp, Pv, Pt, Pz, Pq, Psk, Pku, Pc, PSm, Pmr (c)
▶ 외부 픽업 / 스타일러스 : 고정밀 인덕턴스 픽업.
▶ 43 "길이의 유연한 케이블로 본체와 연결된 소형 픽업은 측정을 위해 좁거나 좁은 공간에 들어갈 수 있습니다.
▶ 넓은 측정 범위 : 400 μm (15748 μinch).
▶ 보다 부드러운 (smooth) 거친 설정에서부터 거친 설정까지 커트 길이를 더 크게 (4) 선택.
▶ 고해상도 TFT LCD 디스플레이 매개 변수 및 프로파일.
▶ 조작이 쉬운 터치 스크린. 유연한 자기 플랫폼은 이상한 모양의 부품 측정을 위해 운전자 / 픽업을 수용 할 수 있습니다.
▶ 매개 변수 판독 값 및 프로파일을 인쇄하는 선택적 소형 프린터.
▶ 내장형 RS232 인터페이스 및 USB 인터페이스.
▶ 자동 또는 수동으로 종료.
◆ 제품 사양 ◆
▶ 센서, 스타일러스 : 고정밀 인덕턴스 타입.
▶ 넓은 측정 범위 : 400μm.
▶ 스타일러스 팁 반경 : 5μm.
▶ 스타일러스 팁 재질 : 다이아몬드.
▶ 드라이버 / 픽업 길이 : 드라이버 본체 118mm 스타일러스는 연장없이 30mm 연장됩니다.
▶ 측정 력 : 4mN.
▶ 스타일러스 팁 각도 : 90 °.
▶ 스키드 곡률의 반경 : 45mm.
▶ 최대 구동 범위 : 19mm / 0.748inch.
▶ 횡단 속도 : 절단 길이 = 0.08mm Vt = 0.25mm / s, 절단 길이 = 0.25mm Vt = 0.25mm / s.
절단 길이 = 0.8mm Vt = 0.5mm / s, 절단 길이 = 2.5mm Vt = 1mm / s, 되돌림 V = 1mm / s.
▶ 정확도 : ≤ ± 10 %.
▶ 반복성 : ≤6 %.
▶ 컷오프 길이 : 0.08mm, 0.25mm, 0.8mm, 2.5mm 선택 가능.
▶ 평가 길이 : (1 - 5) L 선택 가능.
▶ 측정 범위 및 해상도 : 자동 (범위), 0.001μm, 0.008μm (분해능).
▶ ± 50μm (범위), 0.001μm (분해능)
▶ ± 200μm (범위), 0.008μm (분해능).
▶ 드라이버 연결 케이블 : 1m (3.3ft).
▶ 힘 : 붙박이 Li 건전지.
▶ 전원 어댑터 : 입력 : 100V-240VAC, 50 / 60Hz, 출력 : 9V, 3A.
▶ 작업 환경 : 온도 : 32℉ ~ 104℉ (0 ℃~ 40℃), 습도 : <90 % RH.
▶ 본체 크기 : 155.4 × 75 × 53mm (본체), 120.5 × 25.5 × 28.5mm (드라이버).
▶ 무게 : App. 580g (본체), 165g (드라이버)
◆ 표준 악세사리 ◆
▶ TIME3221 본체
▶ TIMES201 픽업
▶ 픽업 용 드라이버
▶ 케이블 연결 드라이버 & 유닛 (43 ")
▶ 시험판 Ra (시편, 표준품)
▶ 마그네틱 플랫폼 및 액세서리
▶ 충전기
▶ 드라이버 사용 설명서
▶ 휴대용 케이스

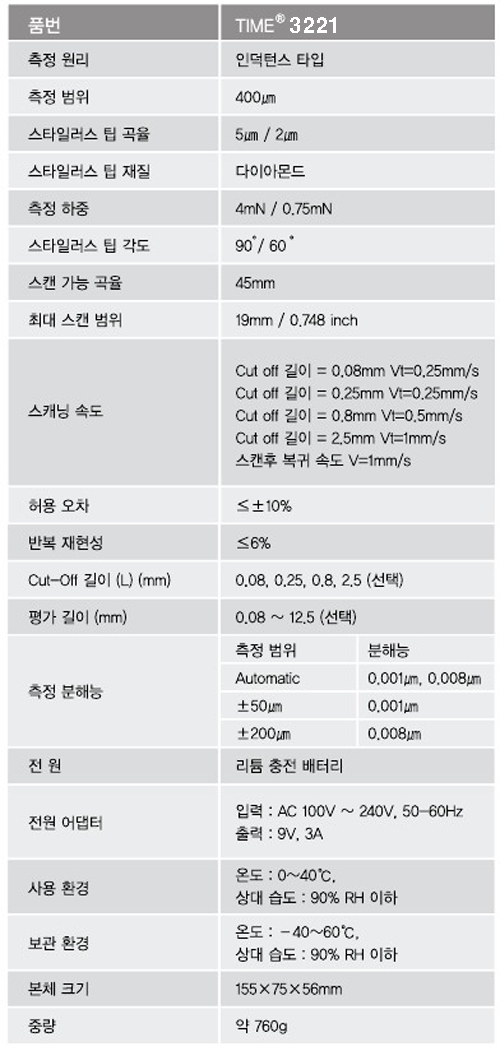

◆ 기기 사양 ◆
