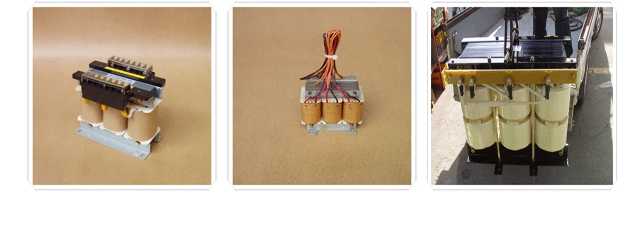

삼상 단권식-단자대 타입
이제품은 삼상 트랜스포머 단권식-단자대 타입 입니다
이제품은 전압을 다운또는승압 시키는 용으로 많이 사용하고 있으며.
규소강판 과 절연물의 발달로 소용량부터 대용량 까지 다양하게 제작되고 있다.
습기가 많이 발생하는 장소에 설치시에는 몰드변압기로 제작하거나 에폭시로 함침 하기도 합니다.
■ 사양
상수(Number of phase) : 3phase
주파수(Rated frequency) : 50~60Hz
정격용량(Rated capacity) : 60VA~400KVA
입력전압(input voltage) :200~600V ( 380V,440V )
출력전압(output voltage) :200~600V ( 220V )
절연등급(Insulation Class); "B" Class ("F" "H")
냉각방식(Cooling method) : Dry type
| 삼상 단권식-단자대 타입 |
입력전압 Input Voltage 380V,440V
출력전압 Output Voltage 220V(3상3선식) |
|
모델번호
Model No.
|
용 량
Capacity
|
dimension(치수m/m)
|
중량
Weight
|
비고
|
|
W
|
W1
|
D
|
D1
|
H
|
Ø1
|
|
TR-3P50VA-60-S
|
3Ø 50 VA 60Hz
|
100
|
65
|
80
|
45
|
95
|
5x10
|
1.2 kg
|
그림1
|
|
TR-3P200VA-60-S
|
3Ø 200 VA 60Hz
|
136
|
102
|
75
|
49
|
135
|
5x10
|
2.6 kg
|
|
TR-3P500VA-60-S
|
3Ø 500 VA 60Hz
|
156
|
138
|
110
|
80
|
155
|
6x10
|
6 kg
|
|
TR-3P1KVA-60-S
|
3Ø 1 KVA 60Hz
|
192
|
172
|
125
|
92
|
185
|
8x12
|
8 kg
|
|
TR-3P1.5KVA-60-S
|
3Ø 1.5KVA 60Hz
|
192
|
172
|
135
|
100
|
185
|
8x12
|
13 kg
|
|
TR-3P2KVA-60-S
|
3Ø 2 KVA 60Hz
|
235
|
134
|
170
|
128
|
210
|
8x20
|
19 kg
|
|
TR-3P3KVA-60-S
|
Ø 3 KVA 60Hz
|
235
|
134
|
170
|
128
|
210
|
8x20
|
20 kg
|
|
TR-3P5KVA-60-S
|
3Ø 5 KVA 60Hz
|
275
|
240
|
200
|
120
|
240
|
8
|
28 kg
|
|
TR-3P6KVA-60-S
|
3Ø 6 KVA 60Hz
|
275
|
240
|
215
|
135
|
240
|
8
|
34 kg
|
|
TR-3P10KVA-60-S
|
3Ø 10 KVA 60Hz
|
300
|
280
|
210
|
150
|
255
|
8
|
45 kg
|
그림2
|
|
TR-3P15KVA-60-S
|
3Ø 15 KVA 60Hz
|
360
|
330
|
240
|
160
|
315
|
10
|
65 kg
|
|
TR-3P20KVA-60-S
|
3Ø 20 KVA 60Hz
|
360
|
330
|
260
|
160
|
300
|
10
|
76 kg
|
|
TR-3P25KVA-60-S
|
3Ø 25 KVA 60Hz
|
390
|
360
|
270
|
180
|
330
|
10
|
90 kg
|
|
TR-3P30KVA-60-S
|
3Ø 30 KVA 60Hz
|
390
|
360
|
290
|
200
|
330
|
10
|
110 kg
|
|
TR-3P40KVA-60-S
|
3Ø 40 KVA 60Hz
|
450
|
420
|
310
|
215
|
400
|
10
|
130 kg
|
|
TR-3P50KVA-60-S
|
3Ø 50 KVA 60Hz
|
450
|
420
|
320
|
225
|
400
|
10
|
140 kg
|
|
TR-3P80KVA-60-S
|
3Ø 80 KVA 60Hz
|
480
|
450
|
350
|
230
|
460
|
13
|
220 kg
|
|
TR-3P100KVA-60-S
|
3Ø 100 KVA 60Hz
|
480
|
450
|
360
|
240
|
460
|
13
|
230 kg
|
|
TR-3P150KVA-60-S
|
3Ø 150 KVA 60Hz
|
540
|
490
|
350
|
250
|
485
|
13
|
250 kg
|
|
TR-3P200KVA-60-S
|
3Ø 200 KVA 60Hz
|
600
|
550
|
370
|
250
|
560
|
13
|
305 kg
|
|
TR-3P250KVA-60-S
|
3Ø 250 KVA 60Hz
|
600
|
550
|
410
|
280
|
590
|
13
|
400 kg
|
|
TR-3P300KVA-60-S
|
3Ø 300 KVA 60Hz
|
720
|
660
|
420
|
260
|
660
|
13
|
470 kg
|
|
TR-3P400KVA-60-S
|
3Ø 400 KVA 60Hz
|
780
|
700
|
550
|
290
|
700
|
13
|
585 kg
|
|
| ※ 위 기재 된 규격은 제작과정 및 자재선정에 따라 변경될수 있습니다. |
