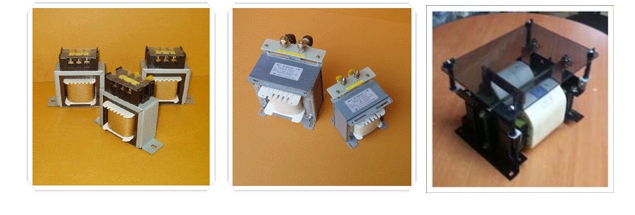

인버터용 DC 리액터 (범용)
DCL Reactor
이제품은 전류형 인버터에 DC Link 양단에 평활용 콘덴서 대신에 리액터를 장착하며
전류를 일정하게 제어하고 정류된 DC 회로에 역률 개선은 물론 고주파를 억제 하거나
Ripple를 제거하는 목적으로 사용합니다.
■ 사양
상수 (Number of phase) : 1phase
주파수 (Rated frequency) :
정격용량(Rated capacity) : 2.2~280KW
인덕턴스 (inductance) : 0.03~ 3.5mH
정격전류 (Rated current) : 5~700A
정격전압 (Rated voltage) : 0 ~600V
냉각방식 (Cooling method) : Dry type
| 인버터용 DC 리액터 (범용) |
| DCL Reactor 1P 200V급 |
| |
|

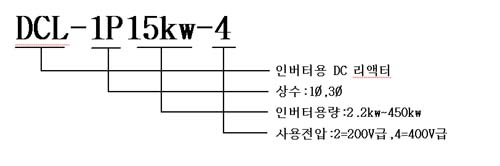

모델 번호
Model No.
|
전류
A
|
inductance
mH
|

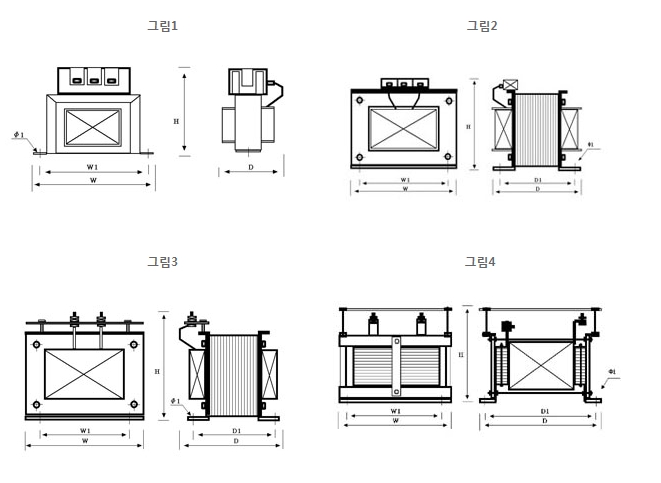

dimension (치수mm)
|
중량
Weight
|
비고
|
|
W
|
W1
|
D
|
D1
|
H
|
Ø1
|
|
DCL-1P0.4kw-2
|
1.8 A
|
9.58mH
|
71
|
61
|
50
|
0
|
67
|
4x6
|
0.4kg
|
그림1
|
|
DCL-1P0.75kw-2
|
3.4A
|
5.07mH
|
83
|
72
|
60
|
0
|
80
|
4x6
|
0.5kg
|
|
DCL-1P1.5kw-2
|
6.8A
|
2.53mH
|
97
|
84
|
60
|
0
|
85
|
4x7
|
0.9kg
|
|
DCL-1P2.2kw-2
|
10 A
|
1.75 mH
|
80
|
65
|
85
|
56
|
92
|
5x9
|
1.8kg
|
그림2
|
|
DCL-1P3.7kw-2
|
16.8A
|
1.04 mH
|
90
|
72
|
105
|
65
|
110
|
5x9
|
2.4kg
|
|
DCL-1P5.5kw-2
|
25 A
|
0.70 mH
|
100
|
80
|
110
|
64
|
110
|
5x10
|
2.5kg
|
|
DCL-1P7.5kw-2
|
34 A
|
0.51 mH
|
100
|
80
|
110
|
64
|
110
|
5x10
|
3.0kg
|
그림3
|
|
DCL-1P11kw-2
|
50 A
|
0.35 mH
|
120
|
103
|
127
|
82
|
140
|
5x10
|
4.6kg
|
|
DCL-1P15kw-2
|
68 A
|
0.25 mH
|
137
|
120
|
136
|
85
|
170
|
5x12
|
6.0kg
|
|
DCL-1P18.5kw-2
|
84 A
|
0.20 mH
|
137
|
120
|
136
|
85
|
170
|
5x12
|
6.5kg
|
|
DCL-1P22kw-2
|
100 A
|
0.17 mH
|
137
|
120
|
136
|
85
|
170
|
5x12
|
7.0kg
|
|
DCL-1P30kw-2
|
136 A
|
0.12 mH
|
156
|
136
|
170
|
91
|
185
|
6x13
|
10kg
|
그림4
|
|
DCL-1P37kw-2
|
168 A
|
0.10 mH
|
156
|
136
|
170
|
91
|
185
|
6x13
|
12kg
|
|
DCL-1P45kw-2
|
204 A
|
0.08 mH
|
195
|
171
|
210
|
186
|
260
|
8x10
|
19kg
|
|
DCL-1P55kw-2
|
250 A
|
0.07 mH
|
195
|
171
|
210
|
186
|
260
|
8x10
|
20kg
|
|
DCL-1P75kw-2
|
340 A
|
0.05 mH
|
190
|
90
|
230
|
185
|
250
|
10
|
25kg
|
|
| |
| 인버터용 DC 리액터 (범용) |
| DCL Reactor 1P 400V급 |
|
모델 번호
Model No.
|
전류
A
|
inductance
mH
|
dimension (치수mm)
|
중량
Weight
|
비고
|
|
W
|
W1
|
D
|
D1
|
H
|
Ø1
|
|
DCL-1P0.4kw-4
|
0.9A
|
38.6mH
|
71
|
61
|
50
|
0
|
67
|
4x6
|
0.4kg
|
그림1
|
|
DCL-1P0.75kw-4
|
1.7A
|
20.4mH
|
83
|
72
|
60
|
0
|
80
|
4x6
|
0.5kg
|
|
DCL-1P1.5kw-4
|
3.4A
|
10.2mH
|
97
|
84
|
60
|
0
|
85
|
4x7
|
0.9kg
|
|
DCL-1P2.2kw-4
|
5 A
|
7.00mH
|
80
|
65
|
80
|
55
|
85
|
5x9
|
1.2kg
|
그림2
|
|
DCL-1P3.7kw-4
|
8.4A
|
4.17mH
|
90
|
72
|
85
|
65
|
100
|
5x10
|
2.5kg
|
|
DCL-1P5.5kw-4
|
12.5A
|
2.80mH
|
100
|
80
|
100
|
64
|
110
|
5x10
|
3.0kg
|
|
DCL-1P7.5kw-4
|
17A
|
2.06mH
|
110
|
94
|
105
|
60
|
115
|
5x13
|
4.0kg
|
|
DCL-1P11kw-4
|
25A
|
1.40mH
|
110
|
94
|
105
|
60
|
115
|
5x10
|
4.0kg
|
|
DCL-1P15kw-4
|
34A
|
1.03mH
|
120
|
103
|
127
|
82
|
140
|
5x10
|
4.0kg
|
그림3
|
|
DCL-1P18.5kw-4
|
42A
|
0.83mH
|
135
|
119
|
140
|
85
|
170
|
5x13
|
6.0kg
|
|
DCL-1P22kw-4
|
50A
|
0.70mH
|
135
|
119
|
140
|
85
|
170
|
5x13
|
6.0kg
|
|
DCL-1P30kw-4
|
68A
|
0.51mH
|
135
|
119
|
145
|
85
|
170
|
5x13
|
6.0kg
|
|
DCL-1P37kw-4
|
84A
|
0.42mH
|
135
|
119
|
145
|
85
|
170
|
5x13
|
6.0kg
|
|
DCL-1P45kw-4
|
102A
|
0.34mH
|
190
|
160
|
160
|
103
|
230
|
6x12
|
15kg
|
|
DCL-1P55kw-4
|
125A
|
0.28mH
|
190
|
160
|
160
|
103
|
230
|
6x12
|
15kg
|
|
DCL-1P75kw-4
|
170A
|
0.20mH
|
180
|
90
|
230
|
185
|
250
|
10
|
20kg
|
그림4
|
|
DCL-1P90kw-4
|
200A
|
0.17mH
|
180
|
90
|
230
|
185
|
250
|
10
|
20kg
|
|
DCL-1P110kw-4
|
250A
|
0.14mH
|
200
|
170
|
305
|
265
|
245
|
10x15
|
25kg
|
|
DCL-1P132kw-4
|
300A
|
0.11mH
|
200
|
170
|
305
|
265
|
245
|
10x15
|
25kg
|
|
DCL-1P160kw-4
|
360A
|
0.09mH
|
210
|
105
|
250
|
210
|
290
|
10
|
30kg
|
|
DCL-1P200kw-4
|
450A
|
0.07mH
|
220
|
110
|
270
|
225
|
300
|
10
|
35kg
|
|
DCL-1P220kw-4
|
500A
|
0.07mH
|
220
|
110
|
270
|
225
|
300
|
10
|
35kg
|
|
DCL-1P280kw-4
|
630A
|
0.05mH
|
250
|
120
|
280
|
225
|
320
|
10
|
40kg
|
|
DCL-1P315kw-4
|
715A
|
0.04mH
|
250
|
120
|
280
|
225
|
320
|
10
|
40kg
|
|
| ※ 위 기재 된 규격은 제작과정 및 자재선정에 따라 변경될수 있습니다 |
