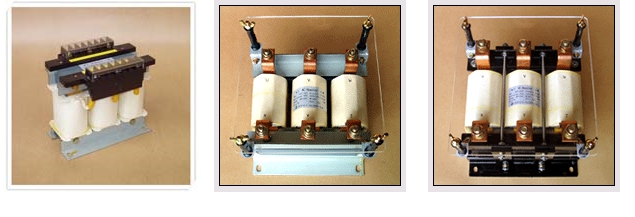

LS iS7 전용 출력 리액터
NR Ractor (imp2%)
|
|
|
|
이제품은 인버터 출력에 장착하며 인버터를 구동하면 독특한 소음과 진동이 크게 되므로 교류 리액터를 인버터와 모터간에 장착함으로써 모터의 음질을 매끄럽게 하고 소음과 토크맥동을 작게합니다.
|
■ 사양
상수 (Number of phase) : 3phase
주파수 (Rated frequency) : 0~60Hz
정격용량(Rated capacity) : 2.2~375KW
인덕턴스 (inductance) : 0.0001~ 10mH
정격전류 (Rated current) : 10~1000A
정격전압 (Rated voltage) : 100~600V
냉각방식 (Cooling method) : Dry type
|
LS iS7 전용 출력 리액터
|
|
NR 3P 200V급(imp2%)
|
|
용량 및 모델

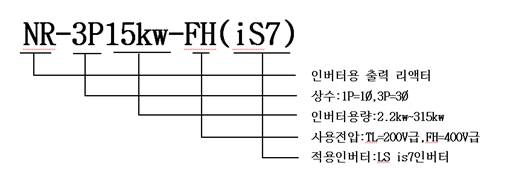

Model No.
|
전류
A
|
inductance
mH
|
dimension (치수m/m)
|
중량
Weight
|
비고
|
|
W
|
W1
|
D
|
D1
|
H
|
Ø1
|
|
NR-3P0.75kw-TL(is7)
|
10A
|
0.66mH
|
135
|
116
|
130
|
64
|
140
|
6x10
|
3.2kg
|

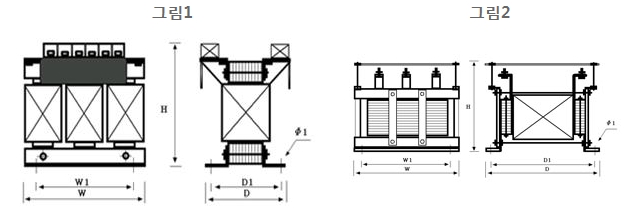

그림1
|
|
NR-3P1.5kw-TL(is7)
|
14A
|
0.47mH
|
135
|
116
|
130
|
64
|
140
|
6x10
|
3.2kg
|
|
NR-3P2.2kw-TL(is7)
|
20A
|
0.33mH
|
135
|
116
|
130
|
64
|
140
|
6x10
|
3.2kg
|
|
NR-3P3.7kw-TL(is7)
|
30A
|
0.22mH
|
155
|
138
|
150
|
71
|
160
|
6x10
|
5.5kg
|
|
NR-3P5.5kw-TL(is7)
|
40A
|
0.16mH
|
155
|
138
|
150
|
71
|
160
|
6x10
|
6.5kg
|
|
NR-3P7.5kw-TL(is7)
|
59A
|
0.11mH
|
192
|
171
|
205
|
180
|
195
|
8x12
|
10kg
|
그림2
|
|
NR-3P11kw-TL(is7)
|
75A
|
0.08mH
|
192
|
171
|
205
|
180
|
195
|
8x12
|
10kg
|
|
NR-3P15kw-TL(is7)
|
96A
|
0.06mH
|
192
|
171
|
205
|
180
|
195
|
8x12
|
12kg
|
|
NR-3P18.5kw-TL(is7)
|
112A
|
0.05mH
|
215
|
186
|
235
|
205
|
210
|
8x12
|
20kg
|
|
NR-3P22kw-TL(is7)
|
160A
|
0.04mH
|
215
|
186
|
235
|
205
|
210
|
8x12
|
20kg
|
|
NR-3P30kw-TL(is7)
|
200A
|
0.03mH
|
240
|
210
|
255
|
223
|
240
|
10x14
|
22kg
|
|
NR-3P37kw-TL(is7)
|
240A
|
0.02mH
|
240
|
210
|
255
|
223
|
245
|
10x14
|
25kg
|
|
NR-3P45kw-TL(is7)
|
280A
|
0.02mH
|
240
|
210
|
255
|
223
|
240
|
10x14
|
25kg
|
|
NR-3P55kw-TL(is7)
|
360A
|
0.018mH
|
240
|
210
|
255
|
223
|
250
|
10x14
|
25kg
|
|
NR-3P75kw-TL(is7)
|
500A
|
0.013mH
|
300
|
270
|
310
|
265
|
280
|
10x15
|
40kg
|
|
|
|
|
LS iS7 전용 출력 리액터
|
|
NR 3P 400V급(imp2%)
|
|
용량 및 모델
Model No.
|
전류
A
|
inductance
mH
|
dimension (치수m/m)
|
중량
Weight
|
비고
|
|
W
|
W1
|
D
|
D1
|
H
|
Ø1
|
|
NR-3P0.75kw-FH(is7)
|
4.8A
|
2.1mH
|
96
|
65
|
80
|
45
|
100
|
5x10
|
1.2kg
|
그림1
|
|
NR-3P1.5kw-FH(is7)
|
7.5A
|
1.3mH
|
135
|
116
|
130
|
64
|
140
|
6x10
|
3.2kg
|
|
NR-3P2.2kw-FH(is7)
|
10A
|
1.0mH
|
135
|
116
|
130
|
64
|
140
|
6x10
|
3.2kg
|
|
NR-3P3.7kw-FH(is7)
|
15A
|
0.67mH
|
135
|
116
|
130
|
64
|
140
|
6x10
|
3.2kg
|
|
NR-3P5.5kw-FH(is7)
|
20A
|
0.50mH
|
155
|
138
|
140
|
73
|
145
|
6x10
|
5.0kg
|
|
NR-3P7.5kw-FH(is7)
|
30A
|
0.33mH
|
155
|
138
|
140
|
73
|
145
|
6x10
|
5.0kg
|
|
NR-3P11kw-FH(is7)
|
38A
|
0.26mH
|
195
|
172
|
150
|
86
|
185
|
8x12
|
8.0kg
|
|
NR-3P15kw-FH(is7)
|
50A
|
0.20mH
|
195
|
172
|
150
|
86
|
185
|
8x12
|
8.0kg
|
|
NR-3P18.5kw-FH(is7)
|
58A
|
0.17mH
|
195
|
172
|
150
|
86
|
185
|
8x12
|
8.0kg
|
|
NR-3P22kw-FH(is7)
|
80A
|
0.12mH
|
215
|
186
|
235
|
205
|
215
|
8x12
|
15kg
|
그림2
|
|
NR-3P30kw-FH(is7)
|
98A
|
0.10mH
|
215
|
186
|
235
|
205
|
210
|
8x12
|
15kg
|
|
NR-3P37kw-FH(is7)
|
118A
|
0.08mH
|
215
|
186
|
235
|
205
|
215
|
8x12
|
15kg
|
|
NR-3P45kw-FH(is7)
|
142A
|
0.07mH
|
215
|
186
|
235
|
205
|
215
|
8x12
|
15kg
|
|
NR-3P55kw-FH(is7)
|
196A
|
0.05mH
|
240
|
210
|
255
|
223
|
250
|
10x14
|
25kg
|
|
NR-3P75kw-FH(is7)
|
237A
|
0.04mH
|
240
|
210
|
272
|
243
|
250
|
10x14
|
30kg
|
|
NR-3P90kw-FH(is7)
|
298A
|
0.03mH
|
270
|
240
|
280
|
253
|
290
|
10x14
|
35kg
|
|
NR-3P110kw-FH(is7)
|
341A
|
0.029mH
|
300
|
270
|
310
|
265
|
280
|
10x14
|
40kg
|
|
NR-3P132kw-FH(is7)
|
420A
|
0.024mH
|
300
|
270
|
310
|
265
|
280
|
10x14
|
42kg
|
|
NR-3P160kw-FH(is7)
|
558A
|
0.018mH
|
300
|
270
|
330
|
295
|
280
|
10x14
|
45kg
|
|
NR-3P185kw-FH(is7)
|
558A
|
0.018mH
|
300
|
270
|
330
|
295
|
280
|
10x14
|
45kg
|
|
NR-3P220kw-FH(is7)
|
799A
|
0.012mH
|
330
|
300
|
350
|
320
|
320
|
12x20
|
60kg
|
|
NR-3P280kw-FH(is7)
|
799A
|
0.012mH
|
330
|
300
|
350
|
320
|
320
|
12x20
|
60kg
|
|
NR-3P315kw-FH(is7)
|
952A
|
0.010mH
|
330
|
345
|
370
|
340
|
320
|
14
|
70kg
|
|
NR-3P375kw-FH(is7)
|
952A
|
0.010mH
|
360
|
345
|
370
|
340
|
320
|
14
|
70kg
|
|
|
※ 위 기재 된 규격은 제작과정 및 자재선정에 따라 변경될수 있습니다.
|
|
