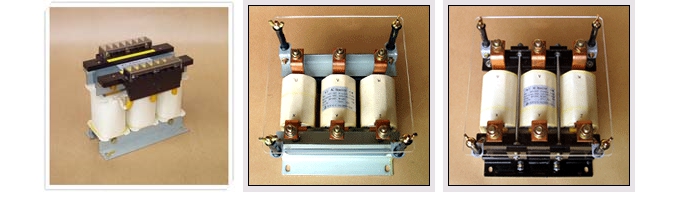

LS iP5A 전용 입력 리액터
이제품은 인버터 입력에 장착하는 전원협조용 교류 리액터 입니다.
전류를 일정하게 평활 하고 노이즈 또는 고주파 억제 대책으로 사용 합니다.
■ 사양
상수 (Number of phase) : 3phase
주파수 (Rated frequency) : 50~60Hz
정격용량(Rated capacity) : 5.55~450KW
인덕턴스 (inductance) : 0.01~ 5.0mH
정격전류 (Rated current) : 10~1000A
정격전압 (Rated voltage) : 200~480V
냉각방식 (Cooling method) : Dry type
| LS iP5A 전용 입력 리액터 |
| AC Reactor 3P 200~260V용 |
|

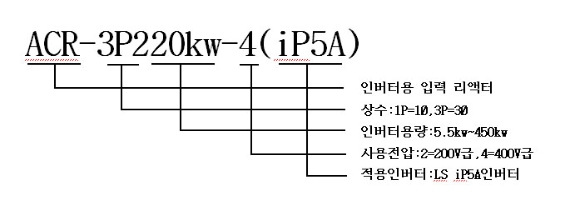

모델 번호
Model No.
|
A/mH
|
dimension (치수mm)
|
중량
Weight
|
비고
|
|
W
|
W1
|
D
|
D1
|
H
|
Ø1
|
|
ACR-3P5.5kw-2(iP5A)
|
30A/0.39mH
|
155
|
138
|
155
|
77
|
160
|
6x10
|
6.0kg
|

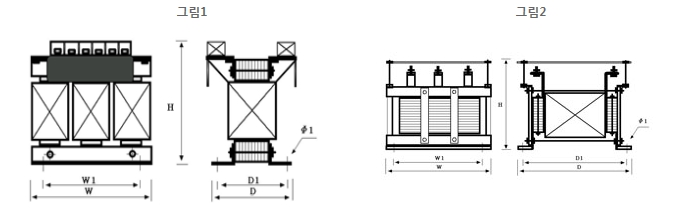

그림1 |
|
ACR-3P7.5kw-2(iP5A)
|
40A/0.28mH
|
195
|
170
|
130
|
75
|
175
|
7x12
|
6.5kg
|
|
ACR-3P11kw-2(iP5A)
|
59A/0.2mH
|
195
|
170
|
130
|
75
|
175
|
8x12
|
6.5kg
|
|
ACR-3P15kw-2(iP5A)
|
75A/0.15mH
|
195
|
172
|
205
|
180
|
185
|
8x12
|
9.0kg
|
그림2
|
|
ACR-3P18.5kw-2(iP5A)
|
96A/0.12mH
|
195
|
172
|
205
|
180
|
185
|
8x12
|
9.0kg
|
|
ACR-3P22kw-2(iP5A)
|
112A/0.1mH
|
215
|
186
|
235
|
205
|
215
|
8x12
|
15kg
|
|
ACR-3P30kw-2(iP5A)
|
160A/0.07mH
|
240
|
210
|
260
|
223
|
240
|
10x14
|
25kg
|
|
| |
| LS iP5A 전용 입력 리액터 |
| AC Reactor 3P 380~440V용 |
|
모델 번호
Model No.
|
A/mH
|
dimension (치수mm)
|
중량
Weight
|
비고
|
|
W
|
W1
|
D
|
D1
|
H
|
Ø1
|
|
ACR-3P5.5kw-4(iP5A)
|
15A/1.22mH
|
135
|
116
|
135
|
67
|
140
|
6x10
|
3.5kg
|
그림1
|
|
ACR-3P7.5kw-4(iP5A)
|
20A/1.14mH
|
155
|
138
|
140
|
71
|
160
|
6x10
|
4.5kg
|
|
ACR-3P11kw-4(iP5A)
|
30A/0.81mH
|
195
|
170
|
130
|
75
|
175
|
7x12
|
7.5kg
|
|
ACR-3P15kw-4(iP5A)
|
38A/0.61mH
|
195
|
170
|
145
|
87
|
195
|
8x12
|
11kg
|
|
ACR-3P18.5kw-4(iP5A)
|
50A/0.45mH
|
195
|
170
|
145
|
87
|
195
|
8x12
|
11kg
|
|
ACR-3P22kw-4(iP5A)
|
58A/0.39mH
|
195
|
170
|
145
|
87
|
195
|
8x12
|
13kg
|
그림2
|
|
ACR-3P30kw-4(iP5A)
|
80A/0.287mH
|
215
|
186
|
235
|
205
|
215
|
8x12
|
16kg
|
|
ACR-3P37kw-4(iP5A)
|
98A/0.232mH
|
240
|
210
|
270
|
238
|
220
|
10x14
|
22kg
|
|
ACR-3P45kw-4(iP5A)
|
118A/0.195mH
|
240
|
210
|
270
|
238
|
220
|
10x14
|
22kg
|
|
ACR-3P55kw-4(iP5A)
|
142A/0.157mH
|
270
|
240
|
280
|
253
|
240
|
10x14
|
30kg
|
|
ACR-3P75kw-4(iP5A)
|
196A/0.122mH
|
270 |
240
|
290
|
253
|
240
|
10x14
|
30kg
|
|
ACR-3P90kw-4(iP5A)
|
237A/0.096mH
|
300
|
270
|
305
|
265
|
245
|
10x15
|
45kg
|
|
ACR-3P110kw-4(iP5A)
|
289A/0.081mH
|
300
|
270
|
305
|
265
|
245
|
10x15
|
45kg
|
|
ACR-3P132kw-4(iP5A)
|
341A/0.069mH
|
300
|
270
|
305
|
265
|
245
|
10x15
|
45kg
|
|
ACR-3P160kw-4(iP5A)
|
420A/0.057mH
|
330
|
300
|
360
|
330
|
320
|
14
|
50kg
|
|
ACR-3P220kw-4(iP5A)
|
558A/0.042mH
|
360
|
345
|
370
|
340
|
320
|
14
|
75kg
|
|
ACR-3P280kw-4(iP5A)
|
799A/0.029mH
|
420
|
380
|
450
|
410
|
350
|
14
|
95kg
|
|
ACR-3P315kw-4(iP5A)
|
799A/0.029mH
|
420
|
380
|
450
|
410
|
350
|
14
|
95kg
|
|
ACR-3P375kw-4(iP5A)
|
952A/0.024mH
|
420
|
380
|
450
|
410
|
350
|
14
|
100kg
|
|
ACR-3P450kw-4(iP5A)
|
952A/0.024mH
|
420
|
380
|
450
|
410
|
350
|
14
|
100kg
|
|
