가격 가격협의

모델명 LS iP5A 전용 DC 리액터

제품분류 리액터

업체명 현대전기

전화번호 0504-0667-4607

등록일 20.02.03

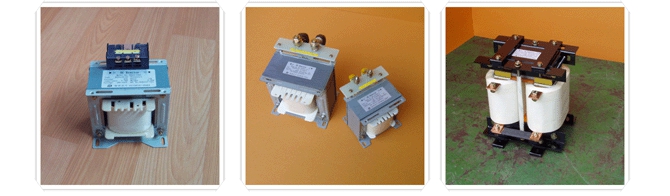

LS iP5A 전용 DC 리액터

DCL Reactor

이제품은 전류형 인버터에 DC Link 양단에 평활용 콘덴서 대신에 리액터를 장착하며
전류를 일정하게 제어하고 정류된 DC 회로에 역률 개선은 물론 고주파를 억제 하거나
Ripple를 제거하는 목적으로 사용합니다.

LS iP5A 전용 DC 리액터

DCL Reactor 1P 200V급

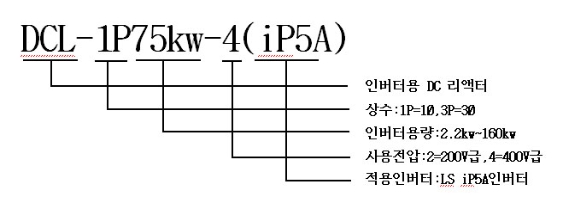

모델 번호 Model No.	A/mH	dimension (치수mm)						중량 Weight	비고
모델 번호 Model No.	A/mH	W	W1	D	D1	H	Ø1	중량 Weight	비고

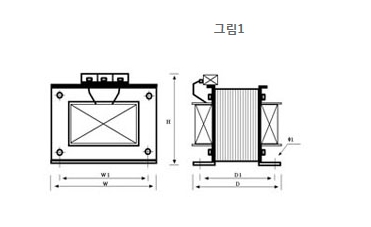

DCL-1P5.5kw-2(iP5A)	30A/0.57mH	110	93	115	63	120	5x10	3.5kg	그림1
DCL-1P7.5kw-2(iP5A))	38A/0.43mH	120	103	127	82	140	5x10	4.6kg
DCL-1P11kw-2(iP5A))	56A/0.29mH	137	120	136	85	170	5x12	6.0kg
DCL-1P15kw-2(iP5A))	71A/0.21mH	137	120	136	85	170	5x12	6.5kg	그림2
DCL-1P18.5kw-2(iP5A))	91A0.17mH	137	120	136	85	170	5x12	7.0kg
DCL-1P22kw-2(iP5A))	107A/0.15mH	156	136	170	91	185	6x13	10kg
DCL-1P30kw-2(iP5A))	152A/0.10mH	156	136	170	91	185	6x13	12kg

LS iP5A 전용 DC 리액터

DCL Reactor 1P 400V급

모델 번호 Model No.	A/mH	dimension (치수mm)						중량 Weight	비고
모델 번호 Model No.	A/mH	W	W1	D	D1	H	Ø1	중량 Weight	비고
DCL-1P5.5kw-4(iP5A)	14A/2.48mH	110	94	105	60	135	5x13	4.0kg	그림1
DCL-1P7.5kw-4(iP5A)	19A/1.92mH	120	103	127	82	140	5x10	4.0kg
DCL-1P11kw-4(iP5A)	29A/1.19mH	120	103	127	82	140	5x10	4.0kg
DCL-1P15kw-4(iP5A)	36A/0.965mH	135	119	140	85	170	5x13	6.0kg
DCL-1P18kw-4(iP5A)	48A0.724mH	135	119	140	85	170	5x13	6.0kg
DCL-1P22kw-4(iP5A)	55A/0.632mH	156	136	170	91	185	6x13	10kg
DCL-1P30kw-4(iP5A)	76A/0.457mH	156	136	170	91	185	6x13	10kg
DCL-1P37kw-4(iP5A)	93A/0.373mH	190	160	160	103	230	6x12	15kg
DCL-1P45kw-4(iP5A)	112A/0.310mH	190	160	160	103	230	6x12	15kg
DCL-1P55kw-4(iP5A)	135A/0.257mH	180	90	230	185	250	10	20kg	그림2
DCL-1P75kw-4(iP5A)	187A/0.185mH	180	90	230	185	250	10	20kg
DCL-1P90kw-4(iP5A)	225A/0.154mH	200	100	260	210	260	10	28kg
DCL-1P110kw-4(iP5A)	275A/0.126mH	200	100	260	210	290	10	30kg
DCL-1P132kw-4(iP5A)	324A/0.107mH	200	100	260	210	290	10	30kg
DCL-1P160kw-4(iP5A)	400A/0.086mH	220	110	270	225	300	10	35kg
DCL-1P220kw-4(iP5A)	530A/0.065mH	220	110	270	225	300	10	35kg
DCL-1P280kw-4(iP5A)	759A/0.045mH	220	110	270	225	300	10	35kg
DCL-1P315kw-4(iP5A)	759A/0.045mH	250	110	270	225	300	10	35kg
DCL-1P375kw-4(iP5A)	904A/0.038mH	250	120	280	225	320	10	40kg
DCL-1P450kw-4(iP5A)	904A/0.038mH	250	120	280	225	320	10	40kg

※ 위 기재 된 규격은 제작과정 및 자재선정에 따라 변경될수 있습니다

현 대 전 기 www.hdtr.co.kr Tel:02-2616-6093 , 02-2617-2883 Fax:02-2619-5691
