단상 철심 리액터 (ACL-2P A-mH 타입)
ACL Reactor 1A~100A용
|
|
단상 철심 리액터는 직류 또는 교류 (AC, DC )회로에 적용할 수 있으며.
철심에 “동”권선 한 것을 말하며 이 제품은 정류기, 인버터, 압출기, AVR, UPS, AC Drive등
회로에 적용할 수 있습니다.
|
■ 사양
상수 (Number of phase) : 2phase
주파수 (Rated frequency) : ~60Hz
정격용량(Rated capacity) : 0.2~10KW
인덕턴스 (inductance) : 0.1~ 50mH
정격전류 (Rated current) : 2~100A
정격전압 (Rated voltage) : ~600V
냉각방식 (Cooling method) : Dry type
단상 철심 리액터 (HDL-2P A-mH 타입)
HDL Reactor 2A~50A용 |
|

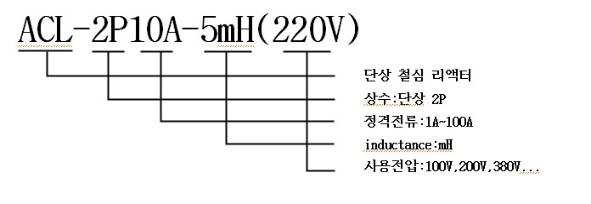

모델 번호
Model No.
|
전류
A
|
inductance
mH
|
dimension (치수mm)
|
중량
Weight
|
비고
|
|
W
|
W1
|
D
|
D1
|
H
|
Ø1
|
|
ACL-2P2A-15mH
|
2.0A
|
15mH
|
65
|
|
60
|
45
|
90
|
4x12
|
0.6kg
|

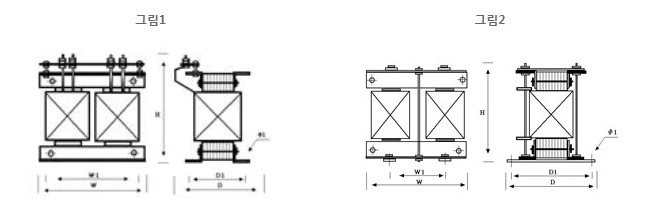

그림1
|
|
ACL-2P2A-20mH
|
2.0A
|
20mH
|
65
|
|
60
|
45
|
90
|
4x12
|
0.6kg
|
|
ACL-2P3A-6mH
|
3.0A
|
6mH
|
65
|
|
60
|
45
|
90
|
4x12
|
0.6kg
|
|
ACL-2P3A-10mH
|
3.0A
|
10mH
|
65
|
|
60
|
45
|
90
|
4x12
|
0.6kg
|
|
ACL-2P3A-10mH
|
3.0A
|
10mH
|
65
|
|
60
|
45
|
90
|
4x12
|
0.6kg
|
|
ACL-2P5A-5.0mH
|
5.0A
|
5.0mH
|
65
|
|
60
|
45
|
90
|
4x12
|
0.6kg
|
|
ACL-2P6A-10mH
|
6.0A
|
10mH
|
65
|
|
60
|
45
|
90
|
4x12
|
0.6kg
|
|
ACL-2P6A-14mH
|
6.0A
|
14mH
|
65
|
|
60
|
45
|
90
|
4x12
|
0.6kg
|
|
ACL-2P8A-10mH
|
8.0A
|
10mH
|
90
|
71
|
95
|
62
|
142
|
6x10
|
3.0kg
|
|
ACL-2P8A-15mH
|
8.0A
|
15mH
|
120
|
93
|
127
|
82
|
170
|
6x13
|
5.0kg
|
|
ACL-2P10A-2.0mH
|
10A
|
2.0mH
|
65
|
|
60
|
45
|
90
|
4x12
|
0.6kg
|
|
ACL-2P10A-6.0mH
|
10A
|
6.0mH
|
90
|
71
|
95
|
62
|
142
|
6x10
|
0.6kg
|
|
ACL-2P10A-10mH
|
10A
|
10mH
|
65
|
|
60
|
45
|
90
|
4x12
|
0.6kg
|
|
ACL-2P15A-6.0mH
|
15A
|
6.0mH
|
90
|
71
|
95
|
62
|
142
|
6x10
|
3.0kg
|
|
ACL-2P20A-1.0mH
|
20A
|
1.0mH
|
65
|
|
60
|
45
|
90
|
4x12
|
0.6kg
|
|
ACL-2P20A-3.0mH
|
20A
|
3.0mH
|
65
|
|
60
|
45
|
90
|
4x12
|
0.6kg
|
|
ACL-2P20A-6.0mH
|
20A
|
6.0mH
|
65
|
|
60
|
45
|
90
|
4x12
|
0.6kg
|
|
ACL-2P25A-2.4mH
|
25A
|
2.4mH
|
110
|
|
105
|
60
|
135
|
5x13
|
4.0kg
|
|
ACL-2P25A-5.0mH
|
25A
|
5.0mH
|
120
|
|
127
|
82
|
140
|
5x10
|
4.0kg
|
|
ACL-2P30A-1.0mH
|
30A
|
1.0mH
|
120
|
|
127
|
82
|
140
|
5x10
|
4.0kg
|
|
ACL-2P30A-0.8mH
|
30A
|
0.8mH
|
135
|
|
140
|
85
|
170
|
5x13
|
6.0kg
|
|
ACL-2P30A-1.8mH
|
30A
|
1.8mH
|
135
|
|
140
|
85
|
170
|
5x13
|
6.0kg
|
|
ACL-2P30A-2.5mH
|
30A
|
2.5mH
|
135
|
|
140
|
85
|
170
|
5x13
|
6.0kg
|
|
ACL-2P30A-5.0mH
|
30A
|
5.0mH
|
135
|
|
140
|
85
|
170
|
5x13
|
6.0kg
|
|
ACL-2P45A-1.3mH
|
45A
|
1.3mH
|
135
|
|
140
|
85
|
170
|
5x13
|
6.0kg
|
|
ACL-2P45A-1.5mH
|
45A
|
1.5mH
|
135
|
|
140
|
85
|
170
|
5x13
|
6.0kg
|
그림1
|
|
ACL-2P50A-1.2mH
|
50A
|
1.2mH
|
135
|
|
140
|
85
|
170
|
5x13
|
6.0kg
|
|
ACL-2P50A-2.0mH
|
50A
|
2.0mH
|
135
|
|
140
|
85
|
170
|
5x13
|
6.0kg
|
|
ACL-2P60A-1.0mH
|
60A
|
1.0mH
|
135
|
|
140
|
85
|
170
|
5x13
|
6.0kg
|
|
ACL-2P60A-2.0mH
|
60A
|
0.2mH
|
135
|
|
140
|
85
|
170
|
5x13
|
6.0kg
|
|
ACL-2P70A-0.7mH
|
70A
|
0.7mH
|
135
|
|
140
|
85
|
170
|
5x13
|
6.0kg
|
|
ACL-2P70A-0.9mH
|
70A
|
0.9mH
|
135
|
|
140
|
85
|
170
|
5x13
|
6.0kg
|
|
ACL-2P80A-0.8mH
|
80A
|
0.8mH
|
135
|
|
140
|
85
|
170
|
5x13
|
6.0kg
|
|
ACL-2P80A-1.8mH
|
80A
|
1.8mH
|
135
|
|
140
|
85
|
170
|
5x13
|
6.0kg
|
|
ACL-2P100A-0.6mH
|
100A
|
0.6mH
|
135
|
|
140
|
85
|
170
|
5x13
|
6.0kg
|
|
ACL-2P100A-0.8mH
|
100A
|
0.8mH
|
135
|
|
140
|
85
|
170
|
5x13
|
6.0kg
|
|
| ※ 위 기재 된 규격은 제작과정 및 자재선정에 따라 변경될수 있습니다. |
