상세설명
제품 개요
1. 모터 특성
| Ø25mm 모터 | ||||
|---|---|---|---|---|
| 권선 형태 | 바이폴라 | |||
| 모터 방식 | Captive, Non-Captive, External 타입 | |||
| 스텝 각도 | 5° | 15° | ||
| 전압 | 5V | 12V | 5V | 12V |
| 전류/상 | 380mA | 160mA | 380mA | 160mA |
| 저항/상 | 12.5Ω | 70Ω | 12.5Ω | 70Ω |
| 인덕턴스/상 | 10.5mH | 60mH | 8.1mH | 50mH |
| 용량 | 3.8W | |||
| Rotator Inertia | 1.05gcm² | |||
| 절연 등급 | B 클래스 | |||
| 절연 저항 | 20MΩ | |||
| 중량 | 48g | |||
2. 스텝 길이 형태
- 고객 맞춤 사양에 대해서는 본사에 문의하여 주시기 바랍니다
| 스텝 각도 | 스텝 길이 | 리드 코드 | |
|---|---|---|---|
| mm | inch | ||
| 7.5° | 0.00625 | 0.00025 | AF |
| 0.0127 | 0.0005 | AA | |
| 0.0254 | 0.001 | B | |
| 0.0417 | 0.0016 | G | |
| 0.0833 | 0.0033 | M | |
| 0.1667 | 0.0066 | T | |
| 15° | 0.0125 | 0.0005 | AF |
| 0.0254 | 0.001 | AA | |
| 0.0508 | 0.002 | B | |
| 0.0833 | 0.0033 | G | |
| 0.1667 | 0.0066 | M | |
| 0.3333 | 0.0131 | T | |
모터 치수 및 예시

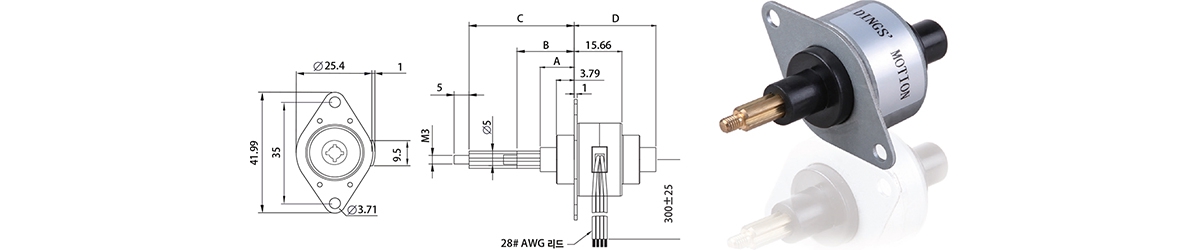

1. Captive 리니어 액츄에이터
