하이브리드 스텝 모터 리니어 액츄에이터
- NEMA 34 사이즈 하이브리드 정밀 리니어 액츄에이터는 최대 500lbsF(2,225N)의 연속 추력을 제공할 수 있습니다. 볼 스크류 옵션 역시 제공 가능합니다.
1. 모터 특성
- 고객 맞춤 사양에 대해서는 본사에 문의하여 주시기 바랍니다
| Model | Voltage(V) | Current(A) | Resistance(Ω) | Inductance(mH) | Lead Wire No. | Motor Length(mm) |
|---|---|---|---|---|---|---|
| 34-2113 | 12 | 1.3 | 9.2 | 71 | 4 | 76 |
| 34-2130 | 5.1 | 3 | 1.7 | 15 | 4 | 76 |
| 34-2155 | 2.85 | 5.5 | 0.52 | 4.5 | 4 | 76 |
2. 적용 가능 리드 스크류들 및 스텝별 이동 거리
- 고객 맞춤 사양에 대해서는 본사에 문의하여 주시기 바랍니다.
| Screw Dia.(in.) | Screw Dia.(mm) | Lead(in.) | Lead(mm) | Lead Code | Travel Per Step@ 1.8 deg(mm)* | Travel Per Step@ 0.9 deg(mm)* |
|---|---|---|---|---|---|---|
| 0.625 | 15.875 | 0.1 | 2.54 | K | 0.012 | 0.0051 |
| 0.625 | 15.875 | 0.125 | 3.175 | L | 0.015 | 0.0064 |
| 0.625 | 15.875 | 0.2 | 5.08 | R | 0.025 | 0.0102 |
| 0.625 | 15.875 | 0.25 | 6.35 | S | 0.031 | 0.0127 |
| 0.625 | 15.875 | 0.5 | 12.7 | Y | 0.0635 | 0.03175 |
| 0.625 | 15.875 | 1 | 25.4 | Z | 0.127 | 0.0508 |
- * : 끝자리 절삭
3. NEMA 23 사이즈에서 적용 가능한 고객 주문 사양 리드 스크류 DIA
- 0.625” DIA 샤프트가 External 타입 제품에서 적용 가능합니다.

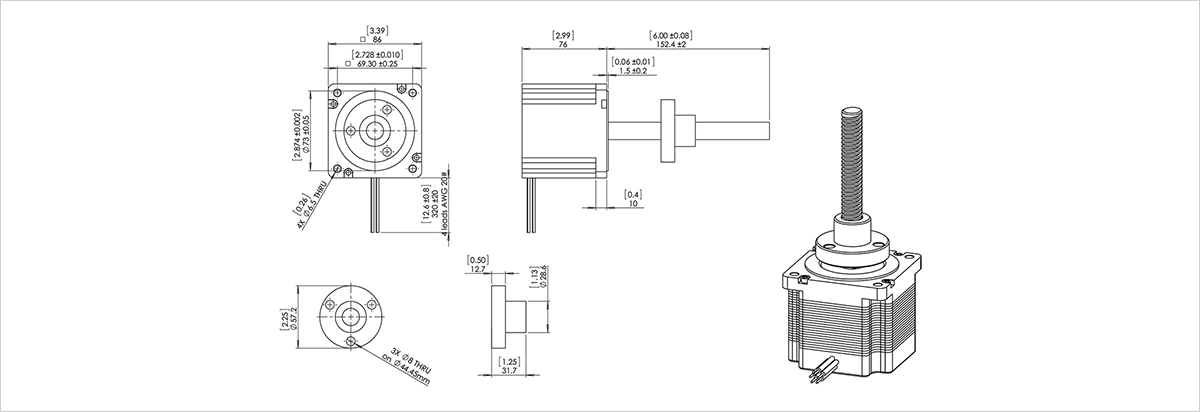

치수 도면
NEMA Size 34 EXTERNAL Linear Actuator
