NEMA SIZE 23(57mm)
하이브리드 스텝 모터 리니어 액츄에이터
- NEMA 23 사이즈 하이브리드 정밀 리니어 액츄에이터는 최대 200lbsF(890N)의 연속 추력을 제공할 수 있습니다. Captive 버전도 이 사이즈에는 가능하며, 볼 스크류 옵션 역시 제공 가능합니다.
1. 모터 특성
- 고객 맞춤 사양에 대해서는 본사에 문의하여 주시기 바랍니다
| Model | Voltage(V) | Current(A) | Resistance(Ω) | Inductance(mH) | Lead Wire No. | Motor Length(mm) |
|---|---|---|---|---|---|---|
| 23-2110 | 6.4 | 1 | 6.4 | 16.4 | 4 | 45 |
| 23-2120 | 3.2 | 2 | 1.6 | 4.1 | 4 | 45 |
| 23-2130 | 2.1 | 3 | 0.7 | 1.7 | 4 | 45 |
| 23-2210 | 10.8 | 1 | 10.8 | 32 | 4 | 65 |
| 23-2225 | 4.2 | 2.5 | 1.7 | 5.2 | 4 | 65 |
| 23-2240 | 2.4 | 4 | 0.65 | 2 | 4 | 65 |
2. 적용 가능 리드 스크류들 및 스텝별 이동 거리
- 고객 맞춤 사양에 대해서는 본사에 문의하여 주시기 바랍니다.
| Screw Dia.(in.) | Screw Dia.(mm) | Lead(in.) | Lead(mm) | Lead Code | Travel Per Step@ 1.8 deg(mm)* | Travel Per Step@ 0.9 deg(mm)* |
|---|---|---|---|---|---|---|
| 0.374 | 9.525 | 0.025 | 0.635 | A | 0.003 | 0.0016 |
| 0.374 | 9.525 | 0.05 | 1.27 | D | 0.006 | 0.0032 |
| 0.374 | 9.525 | 0.0625 | 1.5875 | F | 0.0079375 | 0.0039688 |
| 0.374 | 9.525 | 0.083 | 2.1082 | H | 0.01 | 0.0053 |
| 0.374 | 9.525 | 0.1 | 2.54 | K | 0.012 | 0.0064 |
| 0.374 | 9.525 | 0.0125 | 3.175 | L | 0.015 | 0.0079 |
| 0.374 | 9.525 | 0.167 | 4.2418 | P | 0.021 | 0.0106 |
| 0.374 | 9.525 | 0.2 | 5.08 | R | 0.025 | 0.0127 |
| 0.374 | 9.525 | 0.25 | 6.35 | S | 0.031 | 0.0159 |
| 0.374 | 9.525 | 0.375 | 9.525 | V | 0.047 | 0.0238 |
| 0.374 | 9.525 | 0.384 | 9.7536 | W | 0.048 | 0.0244 |
| 0.374 | 9.525 | 0.5 | 12.7 | Y | 0.063 | 0.0318 |
| 0.374 | 9.525 | 1 | 25.4 | Z | 0.127 | 0.0635 |
- * : 끝자리 절삭
3. NEMA 23 사이즈에서 적용 가능한 고객 주문 사양 리드 스크류 DIA
- 0.625” DIA 샤프트가 External 타입 제품에서 적용 가능합니다.

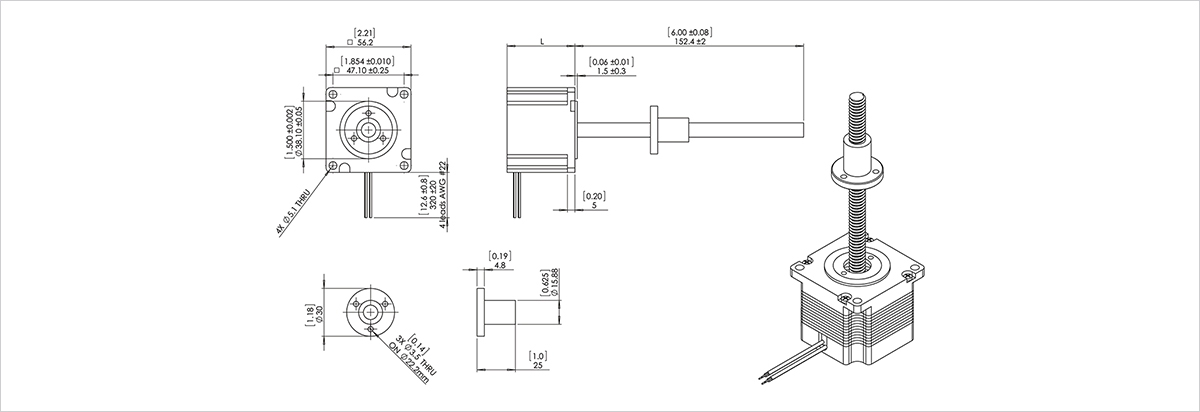

치수 도면
NEMA Size 23 EXTERNAL Linear Actuator
