하이브리드 스텝 모터 리니어 액츄에이터
- NEMA 17 사이즈 하이브리드 정밀 리니어 액츄에이터는 최대 60lbs(266N)의 연속 추력을 제공할 수 있습니다. Captive 버전도 이 사이즈에는 가능하며, 볼 스크류 옵션 역시 제공 가능합니다.
1. 모터 특성
- 고객 맞춤 사양에 대해서는 본사에 문의하여 주시기 바랍니다
| Model | Voltage(V) | Current(A) | Resistance(Ω) | Inductance(mH) | Lead Wire No. | Motor Length(mm) |
|---|---|---|---|---|---|---|
| 17-2105 | 7.2 | 0.5 | 14.4 | 19.8 | 4 | 34 |
| 17.2110 | 3.6 | 1 | 3.6 | 5 | 4 | 34 |
| 17-2115 | 2.4 | 1.5 | 1.6 | 2.2 | 4 | 34 |
| 17-2205 | 11 | 0.5 | 22 | 46 | 4 | 48 |
| 17-2212 | 4.5 | 1.2 | 3.8 | 8 | 4 | 48 |
| 17-2225 | 2.2 | 2.5 | 0.87 | 1.8 | 4 | 48 |
2. 적용 가능 리드 스크류들 및 스텝별 이동 거리
- 고객 맞춤 사양에 대해서는 본사에 문의하여 주시기 바랍니다.
| Screw Dia.(in.) | Screw Dia.(mm) | Lead(in.) | Lead(mm) | Lead Code | Travel Per Step@ 1.8 deg(mm)* | Travel Per Step@ 0.9 deg(mm)* |
|---|---|---|---|---|---|---|
| 0.25 | 6.35 | 0.024 | 0.6096 | AA | 0.003 | 0.0015 |
| 0.25 | 6.35 | 0.048 | 1.2192 | B | 0.006 | 0.003 |
| 0.25 | 6.35 | 0.05 | 1.27 | D | 0.006 | 0.0032 |
| 0.25 | 6.35 | 0.0625 | 1.5875 | F | 0.0079375 | 0.0039688 |
| 0.25 | 6.35 | 0.096 | 2.4384 | J | 0.012 | 0.0061 |
| 0.25 | 6.35 | 0.1 | 2.54 | K | 0.012 | 0.0064 |
| 0.25 | 6.35 | 0.192 | 4.8768 | Q | 0.024 | 0.0122 |
| 0.25 | 6.35 | 0.25 | 6.35 | S | 0.031 | 0.0159 |
| 0.25 | 6.35 | 0.33 | 8.382 | U | 0.041 | 0.021 |
| 0.25 | 6.35 | 0.384 | 9.7536 | W | 0.048 | 0.0244 |
| 0.25 | 6.35 | 0.5 | 12.7 | Y | 0.0635 | 0.03175 |
- * : 끝자리 절삭
3. NEMA 17사이즈에서 적용 가능한 고객 주문 사양 리드 스크류 DIA
- 0.375” DIA 샤프트가 External 타입 제품에서 적용 가능합니다.
치수 도면

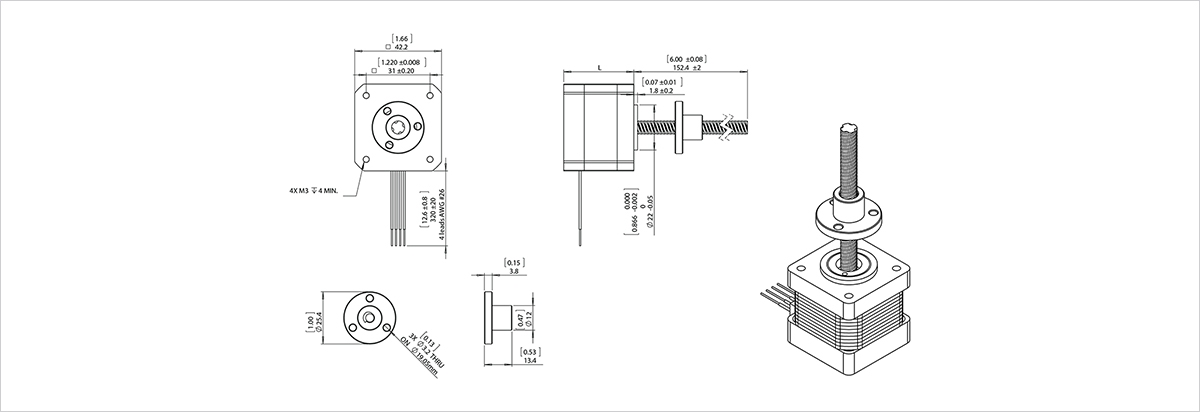

NEMA Size 17 EXTERNAL Linear Actuator
