상세설명
NEMA SIZE 11(28mm)
하이브리드 스텝 모터 리니어 액츄에이터
- NEMA 11 사이즈는 1 in² 보다 조금 더 큰 취부 공간을 가지면서도 정밀한 리니어 위치 정도를 보장하며 33lbsF(150N)의 연속 추력을 제공할 수 있습니다. 이는 NEMA 8사이즈보다 3배 이상입니다. 볼 스크류 옵션 역시 제공 가능합니다.
1. 모터 특성
- 고객 맞춤 사양에 대해서는 본사에 문의하여 주시기 바랍니다
| Model | Voltage(V) | Current(A) | Resistance(Ω) | Inductance(mH) | Lead Wire No. | Motor Length(mm) |
|---|---|---|---|---|---|---|
| 11-2105 | 4.5 | 0.5 | 9.1 | 6 | 4 | 34 |
| 11-2110 | 2.2 | 1 | 2.2 | 1.5 | 4 | 34 |
| 11-2209 | 3.9 | 0.95 | 4.1 | 4 | 4 | 45 |
| 11-2216 | 2.25 | 1.6 | 1.45 | 1.1 | 4 | 45 |
2. 적용 가능 리드 스크류들 및 스텝별 이동 거리
- 고객 맞춤 사양에 대해서는 본사에 문의하여 주시기 바랍니다.
| Screw Dia.(in.) | Screw Dia.(mm) | Lead(in.) | Lead(mm) | Lead Code | Travel Per Step@ 1.8 deg(mm)* |
|---|---|---|---|---|---|
| 0.188 | 4.7752 | 0.025 | 0.635 | A | 0.0032 |
| 0.188 | 4.7752 | 0.05 | 1.27 | D | 0.0063 |
| 0.188 | 4.7752 | 0.1 | 2.54 | K | 0.0127 |
| 0.188 | 4.7752 | 0.2 | 5.08 | R | 0.0254 |
| 0.188 | 4.7752 | 0.4 | 10.16 | X | 0.0508 |
- * : 끝자리 절삭

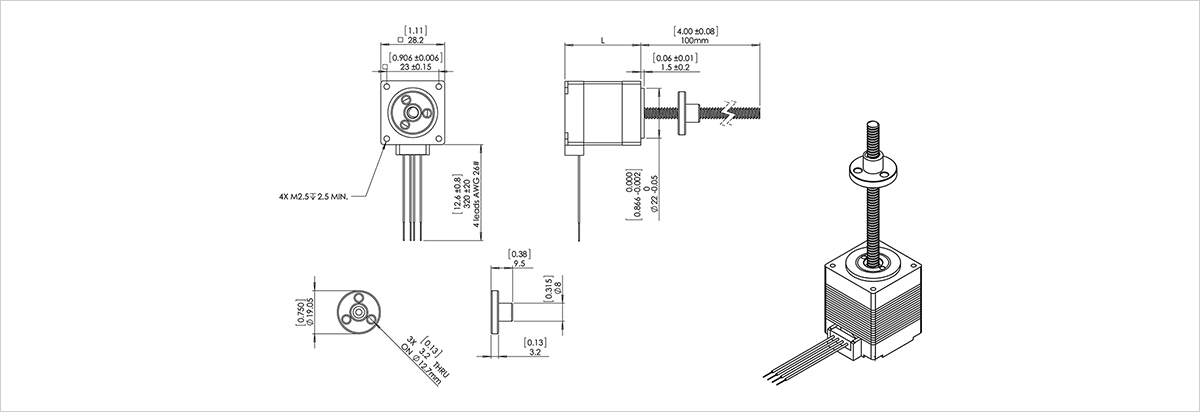

NEMA Size 11 EXTERNAL Linear Actuator
