상세설명
NEMA SIZE 8(20mm)
하이브리드 스텝 모터 리니어 액츄에이터
- NEMA 8 사이즈는 당사가 보유한 제품 중 가장 소형의 하이브리드 리니어 액츄에이터입니다. 이 컴팩트한 유닛은 1 in² 보다 작은 취부 공간을 가지면서도 정밀한 리니어 위치 정도를 보장하며 10 lbsF(44.5N)의 연속 추력을 제공할 수 있습니다. 볼 스크류 옵션 역시 제공 가능합니다.
1. 모터 특성
- 고객 맞춤 사양에 대해서는 본사에 문의하여 주시기 바랍니다
| Model | Voltage(V) | Current(A) | Resistance(Ω) | Inductance(mH) | Lead Wire No. | Motor Length(mm) |
|---|---|---|---|---|---|---|
| 8-2105 | 2.5 | 0.5 | 5.0 | 1.2 | 4 | 27 |
| 8-2205 | 4.4 | 0.5 | 8.8 | 2.7 | 4 | 38 |
2. 적용 가능 리드 스크류들 및 스텝별 이동 거리
- 고객 맞춤 사양에 대해서는 본사에 문의하여 주시기 바랍니다.
| Screw Dia.(in.) | Screw Dia.(mm) | Lead(in.) | Lead(mm) | Lead Code | Travel Per Step@ 1.8 deg(mm)* |
|---|---|---|---|---|---|
| 0.138 | 3.5052 | 0.012 | 0.30 | AF | 0.0015 |
| 0.138 | 3.5052 | 0.024 | 0.6096 | AA | 0.003 |
| 0.138 | 3.5052 | 0.048 | 1.2192 | B | 0.0061 |
| 0.138 | 3.5052 | 0.079 | 2.0 | G | 0.01 |
| 0.138 | 3.5052 | 0.158 | 4.0 | M | 0.02 |
| 0.138 | 3.5052 | 0.315 | 8.0 | T | 0.04 |
- * : 끝자리 절삭

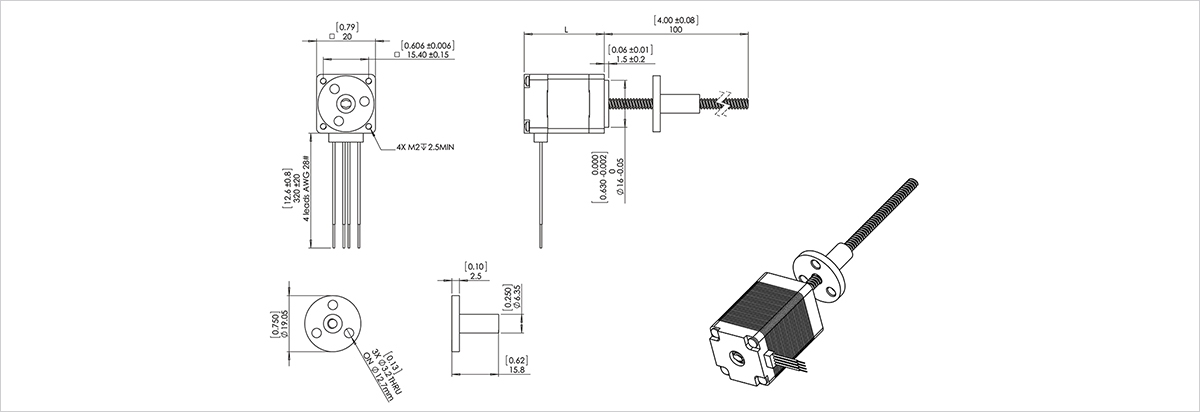

NEMA Size 8 EXTERNAL Linear Actuator
