자동 감도 전류 원격TEST 기능 내장 (자동화 LINE 적용가능)
LOW / HIGH 감도전류 설정 기능 (양/부 판단 가능)
수동감도전류 TEST 기능
Time 설정전류 위치에서 TIME TEST 설정 가능
용량성 전류 / 저항성 전류 설정 가능
Close-Open 동작시간 측정가능

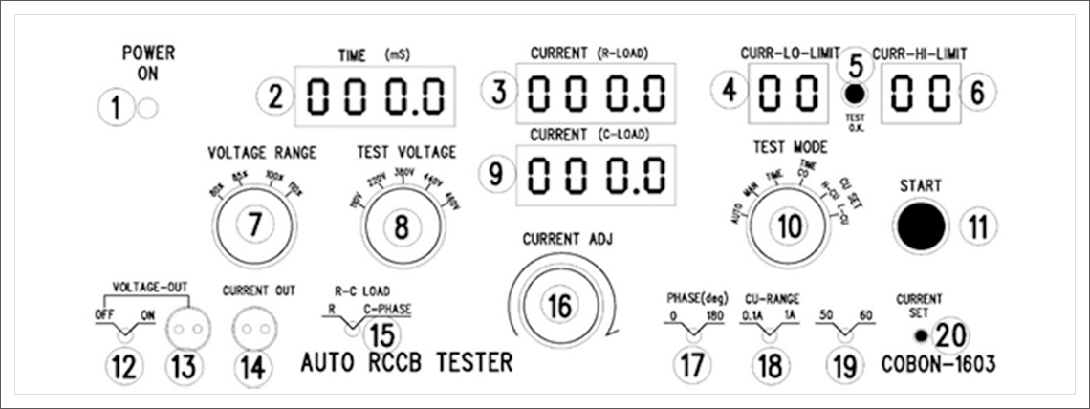

1. POWER ON/OFF 스위치 : 상 측 위 시 POWER-ON
2. BREAKER OFF 동작 시간 표시 (mS)
3 . BREAKER R-LOAD OFF 전류 표시(mA)
4 . BREAKER OFF 전류 하 한치 표시
5 . TEST O.K. LED: BREAKER OFF 전류 하 한치>BREAKER 측정치>상 한치 조건 만족 시 점등 (0.5초 ON/OFF)
6 .BREAKER OFF 전류 상 한치 표시
7 . BREAKER TEST VOLTAGE RANGE 선택 스위치(선택 된 TEST VOLTAGE 의 80%-110% 가변)
8. BREAKER TEST VOLTAGE 선택 스위치: 110V-460V
9 . BREAKER C-LOAD (PHASE SHIFT) 전류표시
10 . TEST MODE 선택 스위치
10-1 . AUTO : BREAKER OFF 자동 TEST(전류 AUTO SCAN)
10-2 . MAN : BREAKER OFF 전류 수동 SCAN
10-3 . TIME : BREAKER OFF 전류인가 시점 기준 동작 시간 측정
10-4 . TIME-CO : BREAKER 전류 대기 후 BREAKER 수동 접속 ON/OFF 동작 시간 측정
10-5 . H-CU : BREAKER 전류 상 한치 설정
10-6 . L-CU : BREAKER 전류 하 한치 설정
11 . START BUTTON
11-1 . BREAKER 전류 자동 측정(AUTO MODE) 시 사용
11-2 . BREAKER 작동 시간 측정(TIME MODE) 시 사용
12 . TEST VOLTAGE ON/OFF 스위치
13 . TEST VOLTAGE 출력단자
14 . BREAKER TEST 전류 출력단자
15 . R-C LOAD(C-PHASE) 선택 스위치 : C-PHASE MODE 선택 시 90도 위상 변이 됨
16 . BREAKER 전류 조정 VOLUME : BREAKER 전류 수동조정/TIME TEST 시 전류설정/BREAKER 하 한치/상 한치 전류 설정 시 사용
17 . 위상 변이 선택 스위치 (0/180도 위상 변이)
18 . BREAKER TEST 전류 RANGE 선택 스위치
19 . BREAKER TSET 주파수 선택 스위치 (50 Hz/60 Hz)
20 . BREAKER 하 한치/상 한치 저장 BUTTON (H-CU/L-CU MODE 위치 에서 작동)

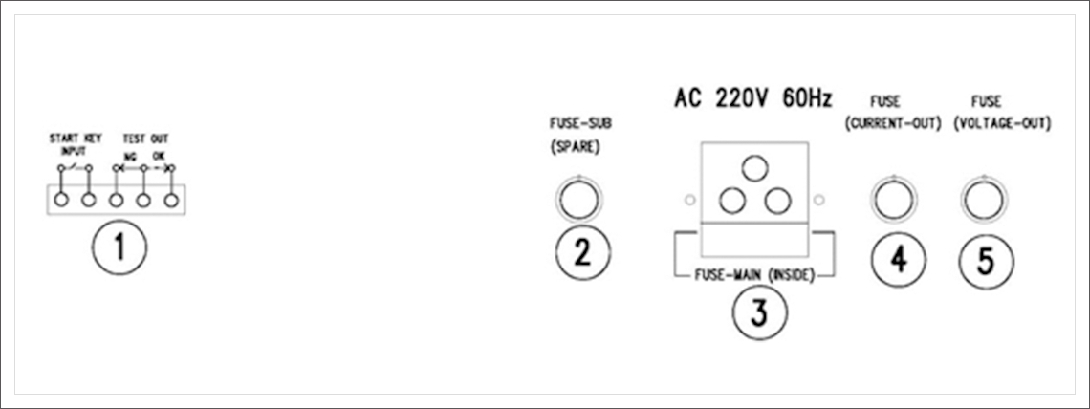

후면 기능 표시도

1. TEST REMOTE CONTROL 단자
1-1 . START KEY 입력 : 전면 기능의 “START” KEY와 동일 기능
1-2 . BREAKER 전류 측정 결과 하 한치/상 한치 범위 내 적합 시 0.5초 ON/OFF (RELAY 스위치 접점 출력)
2 . 예비용 FUSE CAP (사용자 필요 시 배선)
3 . AC 220V FUSE 내장 접속 소켓
4 . BREAKER TEST 과 전류 보호 FUSE CAP
5 . BREAKER TEST 과 전류 보호 FUSE CAP

측정방법 및 TEST 조건 설정 방법

BREAKER 전류 자동 측정

TEST 준비 사항

1. BREAKER LINE 입력 단자에 “VOLTAGE OUT”(그림1-13번) 연결코드(TEST PROBE) 접속
2. BREAKER 스위치 (양단 스위치 중 어느 한쪽 스위치)에 “CURRENT OUT” (그림1-14번)연결코드(TEST PROBE) 접속
3. POWER-ON(그림1-1번): 스위치 위로 올림

CURRENT 상 한치 설정

1. TEST MODE(그림1-10번) 스위치 위치 : “H-CU”로 전환

2. CURRENT ADJ VOLUME(그림1-16번)을 조정하여 CURRENT(R-LOAD: 그림1-3번) 표시 창에 30 (m-A,임의 설정 예시 값) 되도록 설정

3. CURRENT SET BUTTON(그림1-20번)을 눌러 CURR-HI-LIMIT(그림1-5번) 표시 창에 “30”설정표시 값 확인

CURRENT 하 한치 설정

1. TEST MODE(그림1-10번) 스위치 위치 : “L-CU”로 전환

2. CURRENT ADJ VOLUME(그림1-16번)을 조정하여 CURRENT(R-LOAD: 그림1-3번) 표시 창에 30 (m-A,임의 설정 예시 값) 되도록 설정

3. CURRENT SET BUTTON(그림1-20번)을 눌러 CURR-HI-LIMIT(그림1-4번) 표시 창에 “20”설정표시 값 확인

주의 : CURR-LO-LIMT 값이 CURR-HI-LIMIT 값 보다 큰 경우 CURRENT LIMIT 값 이 설정 안됨(오 동작 ERROR BEEP 경고 음 발생)

BREAKER OFF CURRENT 자동 측정

1. TEST MODE 스위치(그림1-10번) : “AUTO” MODE

2. BREAKER 스위치 ON 으로 전환

3. START KEY(그림1-11번 또는 그림2-1번 단자 순간접속 ON/OFF) 눌러 BREAKER OFF 전류 측정

4. BREAKER 스위치가 OFF 되면 그림1-15번 R-C LOAD 스위치 “R”상태 위치 시 CURRENT(R-LOAD) 표시 창(그림1-3번)에, 그림1-15번 R-C LOAD 스위치 “C-PHASE”상태 위치 시 CURRENT(C-LOAD) 표시 창(그림1-9번) BREAKER OFF 전류 값이 표시 되고 설정된 전류 하 한치/상 한치 조건에 적합 하면 LED(그림1-5번) 0.5초 ON/OFF 하고 그림2-1번 TEST OUT RELAY 스위치 0.5초 ON/OFF 신호 출력됨(설정된 전류 하 한치/상 한치 조건에 부적합 하면 경고음 만 발생)

BREAKER OFF CURRENT 수동 측정

1. TEST MODE 스위치(그림1-10번) : “MAN” MODE

2. CURRENT ADJ VOLUME 위치를 최소 로 전환(시계 반대 방향 끝 지점)

3. BREAKER 스위치 ON 상태로 전환

4. CURRENT ADJ VOLUME 시계방향으로 점진적 돌림 VOLUME 조정 전류 증가 어느 시점에 BREAKER 스위치가 OFF 되면 R-C LOAD 스위치 지정 연관 표시 창에 (예 스위치“R”위치 시 CURRENT (R-LOAD) 표시 창에 BREAKER OFF 전류 값이 표시 되고 설정된 전류 하 한치/상 한치 조건 판정 안 함

BREAKER OFF 동작 TIME 측정

1. TEST MODE 스위치(그림1-10번) : “TIME” MODE

2. CURRENT ADJ VOLUME을 조정하여 예측 된 BREAKER OFF 전류 값 보다 높은 값 설정(예 통상 BREAKER OFF 전류 25 m-A 일 경우 35m-A을 설정) (R-C LOAD MODE 스위치에 연관 된 CURRENT(R-LOAD) 혹은 CURRENT(C-LOAD) 표시 창에 조정 된 전류 값 표시)

3. BREAKER 스위치 ON 상태로 전환

4. START KEY 누름

1-22. BREAKER ON/FF 동작 경과 시간을 TIME 표시 창(그림1-2번)에 표시 함(m-S)

BREAKER OFF 동작 TIME/CO 측정

1. TEST MODE 스위치(그림1-10번) : “TIME-CO” MODE

2. BREAKER 스위치 ON 상태로 전환

3. BREAKER 스위치 (양단 스위치 중 어느 한쪽 스위치)에 “CURRENT OUT” (그림1-14번)연결코드(TEST PROBE) 접속

1-22. BREAKER ON/FF 동작 경과 시간을 TIME 표시 창(그림1-2번)에 표시 함(m-S)
