MOVIDS

MOVIDS는 데이터를 취득할 수 있는 본체, 취득된 데이터의 신호 처리 및 데이터베이스 기반의 정보 관리 그리고 원격 진단 방법을 포함하는 소프트웨어, 소프트웨어를 구동하기 위한 노트북 컴퓨터로 구성되어 있습니다.

노트북 컴퓨터와 본체는 고속 통신인 ethernet 기반으로 연결되어 고속의 데이터 수집이 가능합니다. 또한 본체는 소프트웨어를 통하여 모든 기능을 제어할 수 있으므로 사용이 간편합니다. 그리고 기본 측정 신호인 전류 신호 3개, 전압 신호 3개 이외에 동시에 힘, 변위, 압력과 같은 신호들을 측정하기 위한 예비 채널 등 총 17개 채널을 보유하고 있습니다.

프로그램은 한글 지원을 기본으로 크게 모터구동밸브 관리, 시험, 데이터 관리, 계산, 성능 분석의 5가지로 구성됩니다. 시험 영역은 장비의 설정 및 시험 수행과 관련된 기능을, 계산은 모터 토크, 스템 쓰러스트 및 스템 토크 계산을, 성능 분석은 효율 분석, 주파수 분석, 경향 분석 등의 기능을 포함하고 있습니다. 사용자의 편리한 분석을 돕기 위하여 강력한 신호처리 기능과 모터구동밸브의 성능 저하를 한 눈에 볼 수 있는 trend plot 기능 등 다양한 편의 기능도 내장하고 있습니다.

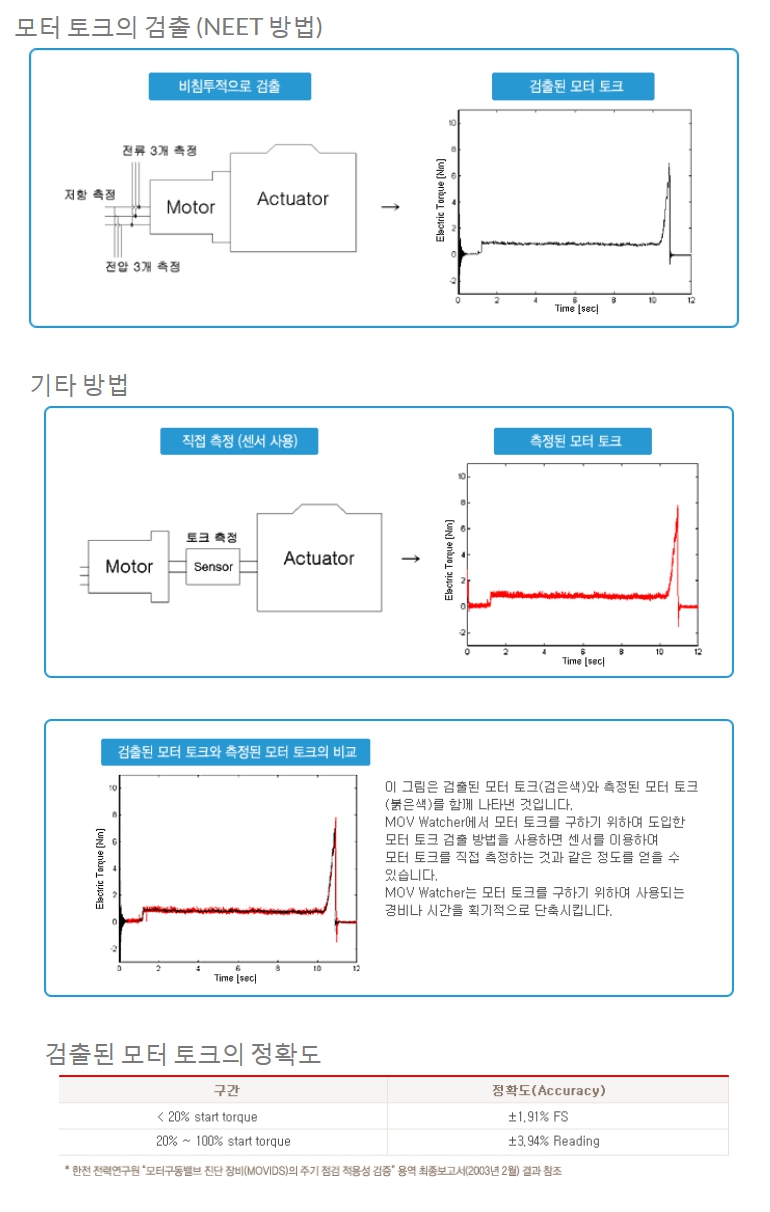

MOVIDS에서 제공되는 원격 진단 방법인 NEET 방법과 NEST 방법은 각기 모터 토크와 스템 쓰러스트 또는 스템 토크를 구하는 방법으로 현장 시험을 대치할 수 있는 수준의 정확도를 가지고 있습니다. 또한 적용성도 매우 넓어 국내에 설치된 대부분의 모터구동밸브에 적용이 가능합니다. 이와 같은 방법들은 모터구동밸브의 안전성을 확인하는데 소용되는 경비와 시간을 획기적으로 단축시킬 수 있습니다.

기본사양

트리거

전압 채널

전류 채널

코일 전류 채널

엔코더 채널

스트레인 게이지 채널

엔코더 채널

스위치 채널

* MOVIDS Hardware 의 모델명임
